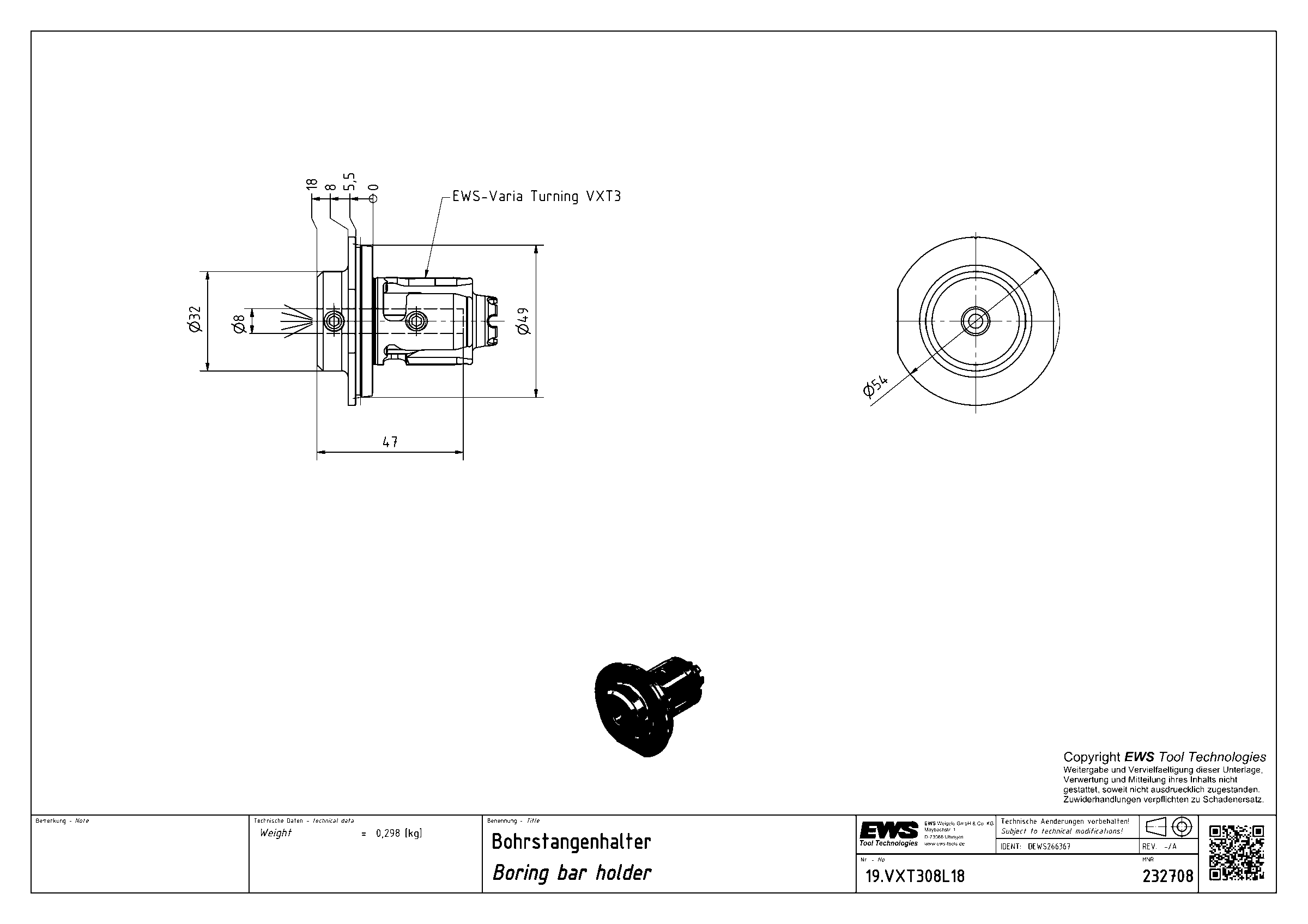

EWS · Державки для расточных борштанг EWS системы EWS Varia · арт. 19.VXT308L18

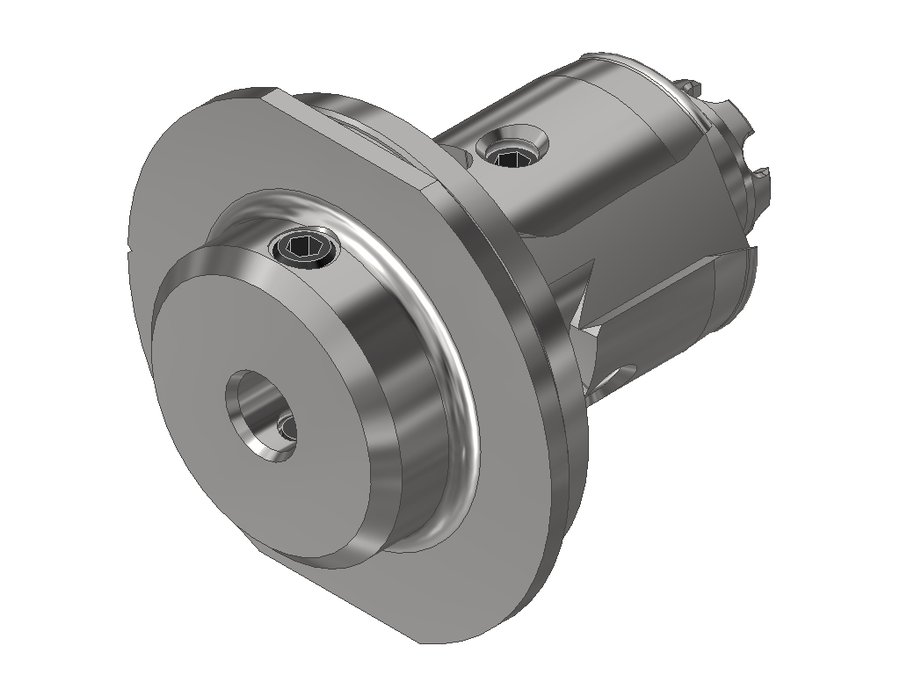

Державка для расточных борштанг EWS 19.VXT308L18, EWS - Varia VXT3 - адаптер, отверстие Ø8 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 32 мм |
| Код интерфейса станка | EWC00300395 |
| Код интерфейса инструмента | ZYL00802215 |
| Диаметр буртика | 54 мм |
| Диаметр хвостовика | 28 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Ø 8.0 (boring bar) |
| Функциональная длина | -29 мм |
| Вылет LPR | 18 мм |
| Масса | 0,298 кг |
| Общая длина | 57,85 мм |
| Заказной номер EWS | 232708 |
| Система EWS Varia | EWS Varia VXT3 |
Другие типоразмеры серии
Державки для расточных борштанг EWS системы EWS Varia — 39 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Исполнение | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.VX3PG15L29.5 | — | — | powRgrip PG15 | — | — | — | |
| 19.VXT3B105L28L | 28 | левое | — | — | — | — | |
| 19.VXT3B105L28R | 28 | правое | — | — | — | — | |
| 19.VXT306.35L18 | 28 | нейтральное | Boring bar Ø 1/4" | -29 | 18 | 57,85 | |
| 19.VXT306L18 | 28 | нейтральное | Ø 6.0 (boring bar) | -29 | 18 | 57,85 | |
| 19.VXT308L18 | 28 | нейтральное | Ø 8.0 (boring bar) | -29 | 18 | 57,85 | Текущая |
| 19.VXT309.53L20 | 28 | нейтральное | Boring bar Ø 3/4" | -30 | 20 | 59,85 | |
| 19.VXT310L20 | 28 | нейтральное | Ø 10.0 (boring bar) | -30 | 20 | 59,85 | |
| 19.VXT312.7L20 | 28 | нейтральное | Boring bar Ø 1/2" | -30 | 20 | 59,85 | |
| 19.VXT312L20 | 28 | нейтральное | Ø 12.0 (boring bar) | -30 | 20 | 59,85 | |
| 19.VXT315.88L20 | 28 | нейтральное | Boring bar Ø 5/8" | -30 | 20 | 59,85 | |
| 19.VXT316L20 | 28 | нейтральное | Ø 16.0 (boring bar) | -30 | 20 | 59,85 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.VXT308L18.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MB-VX3Устройство предварительной настройки EWS MB-VX3, EWS - Varia VX3 - адаптер
- MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
- TC-100 VX3-20 table stand with Varia VX3/V3 trayСтойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
- UMB100Приспособление монтажное EWS UMB100, UMB100
Запчасти к инструменту1
- PT.VX3Крышка защитная EWS PT.VX3, EWS - Varia VX3 - адаптер
