EWS · Державки токарные продольные EWS для BMT · арт. 4.BMTC4BMT55Z76X40

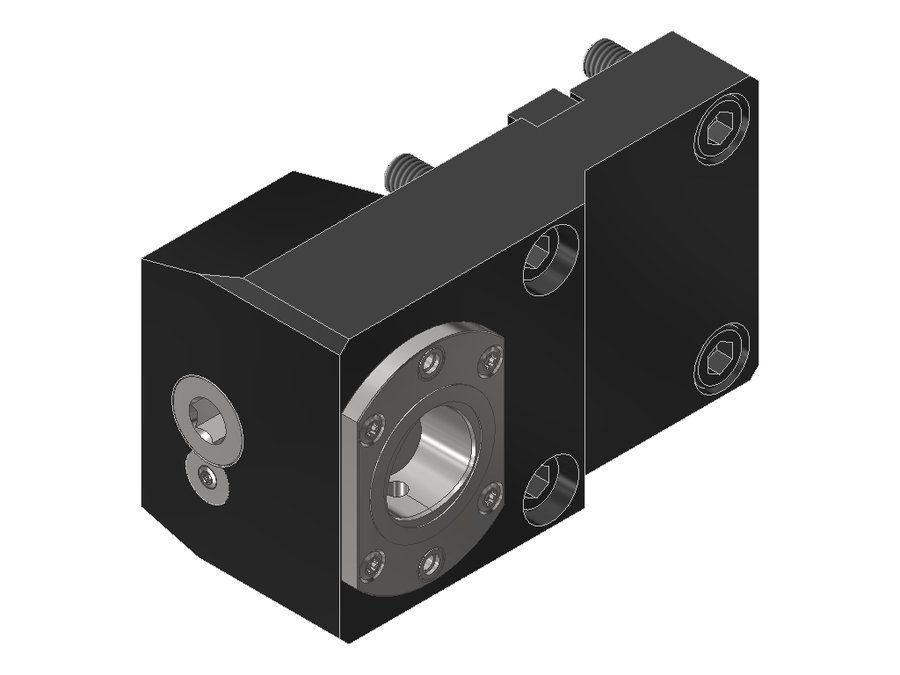

Державка токарная продольная EWS 4.BMTC4BMT55Z76X40, BMT, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | CCS04000195 |
| Исполнение | левое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 40 мм |
| Вылет LPR | 40 мм |
| Масса | 3,618 кг |
| Высота | 85 мм |
| Общая длина | 70 мм |
| Ширина | 144 мм |
| Заказной номер EWS | 220992 |
| Радиальная высота | 42,5 мм |
| Радиальная ширина | 44 мм |
| Функциональная ширина | 76 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMTC3BMT45Z45X60 | PSC 32 | 60 | BMT45 | 60 | 75 | 64,6 | |
| 4.BMTC4ABX64 | PSC 40 | 70 | BMT54 Miyano | 70 | 92 | 76,5 | |
| 4.BMTC4BIGX65 | PSC 40 | 65 | BMT55 Biglia | 65 | 84 | 70 | |
| 4.BMTC4BMT55ÜKZ38X70 | PSC 40 | 70 | BMT55 | 70 | 85 | 74,6 | |
| 4.BMTC4BMT55ÜKZ76X40 | PSC 40 | 40 | BMT55 | 40 | 85 | 70 | |
| 4.BMTC4BMT55Z38X70 | PSC 40 | 70 | BMT55 | 70 | 85 | 74,6 | |
| 4.BMTC4BMT55Z76X40 | PSC 40 | 40 | BMT55 | 40 | 85 | 70 | Текущая |
| 4.BMTC4BMT65ÜKX60 | PSC 40 | 60 | BMT65 | 60 | 95 | 70 | |
| 4.BMTC4BMT65X60 | PSC 40 | 60 | BMT65 | 60 | 95 | 70 | |
| 4.BMTC4DYBMT55 | PSC 40 | 70 | BMT55 | 70 | 103 | 74,6 | |
| 4.BMTC4DYBMT55ÜK | PSC 40 | 70 | BMT55 | 70 | 103 | 74,6 | |
| 4.BMTC4DYBMT65 | PSC 40 | 70 | BMT65 | 70 | 110 | 74,9 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMTC4BMT55Z76X40.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100, UMB100
