EWS · Державки токарные продольные EWS для BMT · арт. 4.BMTC4DYBMT55

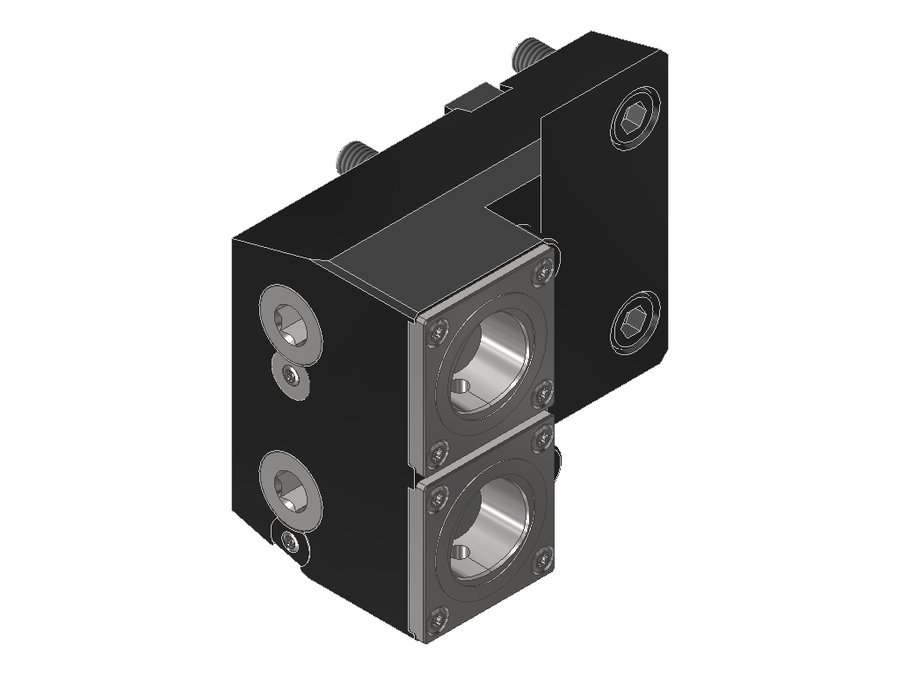

Державка токарная продольная EWS 4.BMTC4DYBMT55, BMT, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | CCS04000195 |
| Исполнение | левое |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 70 мм |
| Вылет LPR | 70 мм |
| Масса | 3,703 кг |
| Высота | 103 мм |
| Общая длина | 74,6 мм |
| Ширина | 133 мм |
| Заказной номер EWS | 176560 |
| Радиальная высота | 51,5 мм |
| Радиальная ширина | 89 мм |
| Функциональная ширина | 65 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMTC4BMT55ÜKZ38X70 | PSC 40 | 70 | BMT55 | 70 | 85 | 74,6 | |
| 4.BMTC4BMT55ÜKZ76X40 | PSC 40 | 40 | BMT55 | 40 | 85 | 70 | |
| 4.BMTC4BMT55Z38X70 | PSC 40 | 70 | BMT55 | 70 | 85 | 74,6 | |
| 4.BMTC4BMT55Z76X40 | PSC 40 | 40 | BMT55 | 40 | 85 | 70 | |
| 4.BMTC4BMT65ÜKX60 | PSC 40 | 60 | BMT65 | 60 | 95 | 70 | |
| 4.BMTC4BMT65X60 | PSC 40 | 60 | BMT65 | 60 | 95 | 70 | |
| 4.BMTC4DYBMT55 | PSC 40 | 70 | BMT55 | 70 | 103 | 74,6 | Текущая |
| 4.BMTC4DYBMT55ÜK | PSC 40 | 70 | BMT55 | 70 | 103 | 74,6 | |
| 4.BMTC4DYBMT65 | PSC 40 | 70 | BMT65 | 70 | 110 | 74,9 | |
| 4.BMTC4DYBMT65ÜK | PSC 40 | 70 | BMT65 | 70 | 110 | 74,9 | |
| 4.BMTC4DYNL | PSC 40 | 80 | BMT60 DMG Mori | 80 | 108 | 95 | |
| 4.BMTC4DYNLÜK | PSC 40 | 80 | BMT60 DMG Mori | 80 | 108 | 95 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMTC4DYBMT55.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100, UMB100
