EWS · Державки токарные продольные EWS для BMT · арт. 4.BMTC4DYNLÜK

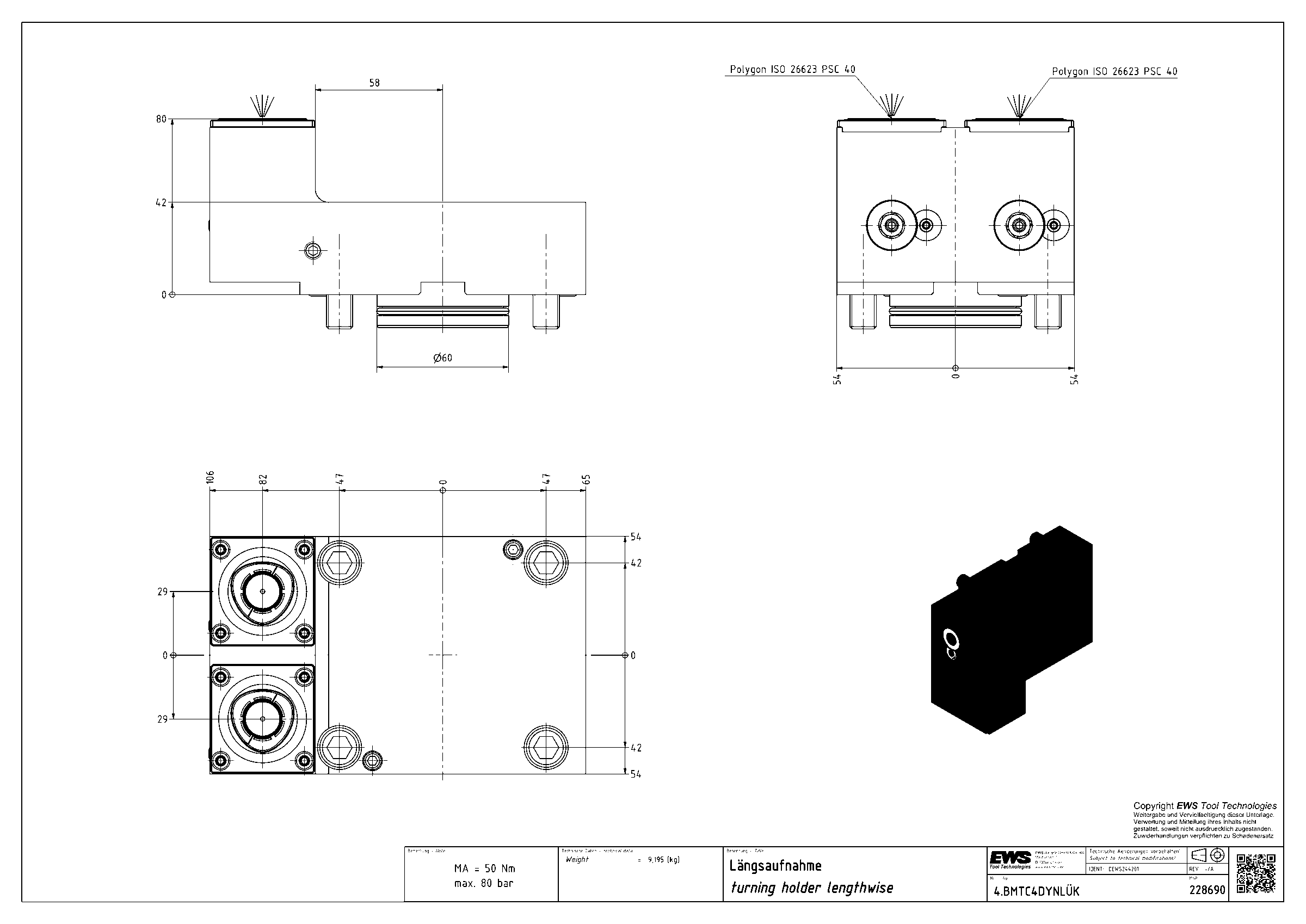

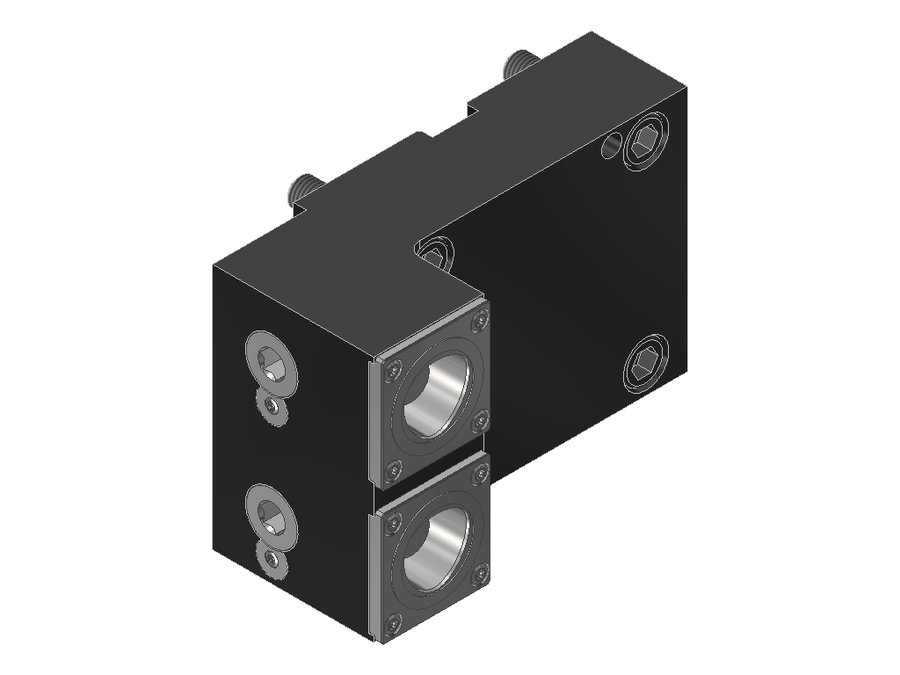

Державка токарная продольная EWS 4.BMTC4DYNLÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | CCS04000195 |
| Исполнение | левое |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 80 мм |
| Вылет LPR | 80 мм |
| Масса | 9,195 кг |
| Высота | 108 мм |
| Общая длина | 95 мм |
| Ширина | 171 мм |
| Заказной номер EWS | 228690 |
| Радиальная высота | 54 мм |
| Радиальная ширина | 106 мм |
| Функциональная ширина | 82 мм |
Другие типоразмеры серии
Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Присоединение к станку | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 4.BMTC4BMT65X60 | PSC 40 | 60 | BMT65 | 60 | 95 | 70 | |
| 4.BMTC4DYBMT55 | PSC 40 | 70 | BMT55 | 70 | 103 | 74,6 | |
| 4.BMTC4DYBMT55ÜK | PSC 40 | 70 | BMT55 | 70 | 103 | 74,6 | |
| 4.BMTC4DYBMT65 | PSC 40 | 70 | BMT65 | 70 | 110 | 74,9 | |
| 4.BMTC4DYBMT65ÜK | PSC 40 | 70 | BMT65 | 70 | 110 | 74,9 | |
| 4.BMTC4DYNL | PSC 40 | 80 | BMT60 DMG Mori | 80 | 108 | 95 | |
| 4.BMTC4DYNLÜK | PSC 40 | 80 | BMT60 DMG Mori | 80 | 108 | 95 | Текущая |
| 4.BMTC4DYNZ#01 | PSC 40 | 72 | BMT40 DMG Mori | 72 | 100 | 84,1 | |
| 4.BMTC4DYNZÜK#01 | PSC 40 | 72 | BMT40 DMG Mori | 72 | 100 | 84,1 | |
| 4.BMTC4LB15 | PSC 40 | 15 | BMT45x80 | 15 | 102 | 80 | |
| 4.BMTC4LB15ÜK | PSC 40 | 15 | BMT45x80 | 15 | 102 | 80 | |
| 4.BMTC4LB2000 | PSC 40 | 70 | BMT60B Okuma | 70 | 95 | 74,9 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 4.BMTC4DYNLÜK.
Документы по позиции
Для этой позиции документы пока не привязаны.
