Державка токарная продольная EWS 4.BMTC4DYNL, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Державки токарные продольные EWS, присоединение к станку BMT · арт. 4.BMTC4DYNL

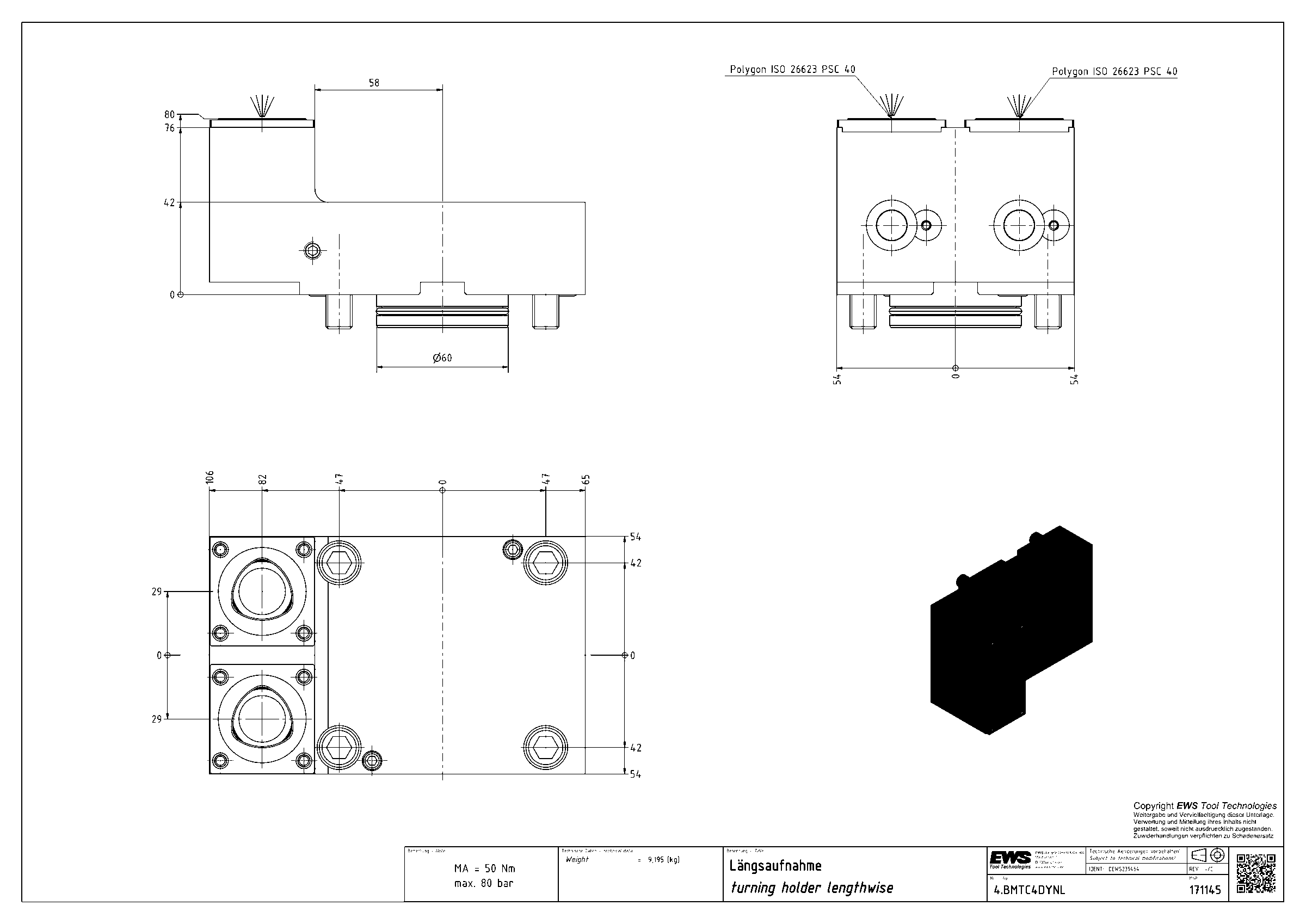

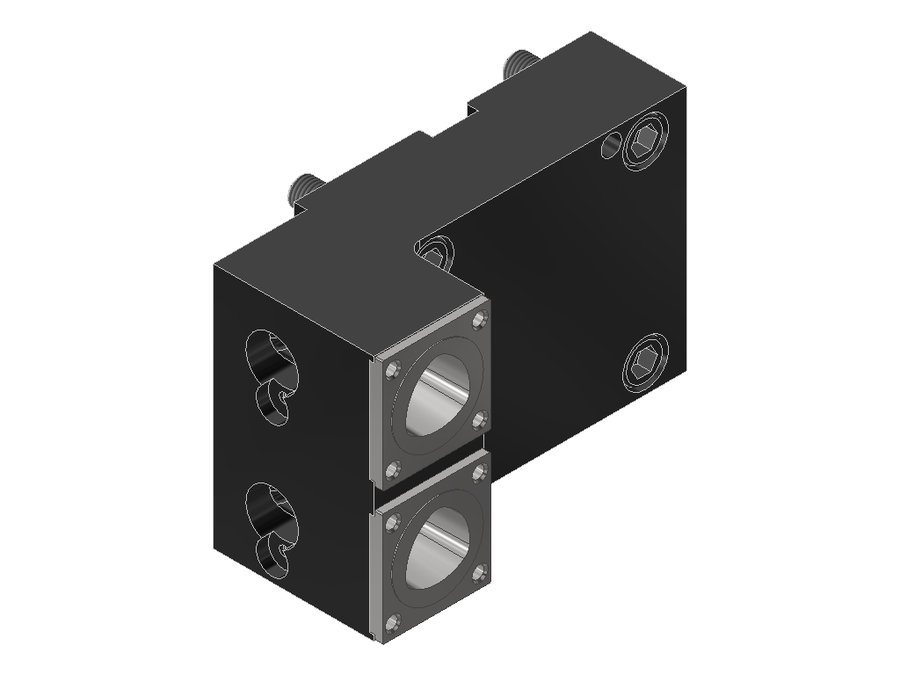

Державка токарная продольная EWS 4.BMTC4DYNL, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаPSC 40
Функциональная длина80 мм
Вылет LPR80 мм
Масса9,195 кг
Высота108 мм
Общая длина95 мм
Ширина171 мм
Заказной номер EWS171145
Радиальная высота54 мм
Радиальная ширина106 мм
Функциональная ширина82 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 4.BMTC4DYNL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная левая, перевёрнутая, форма C2

Токарная державка левого исполнения для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват
