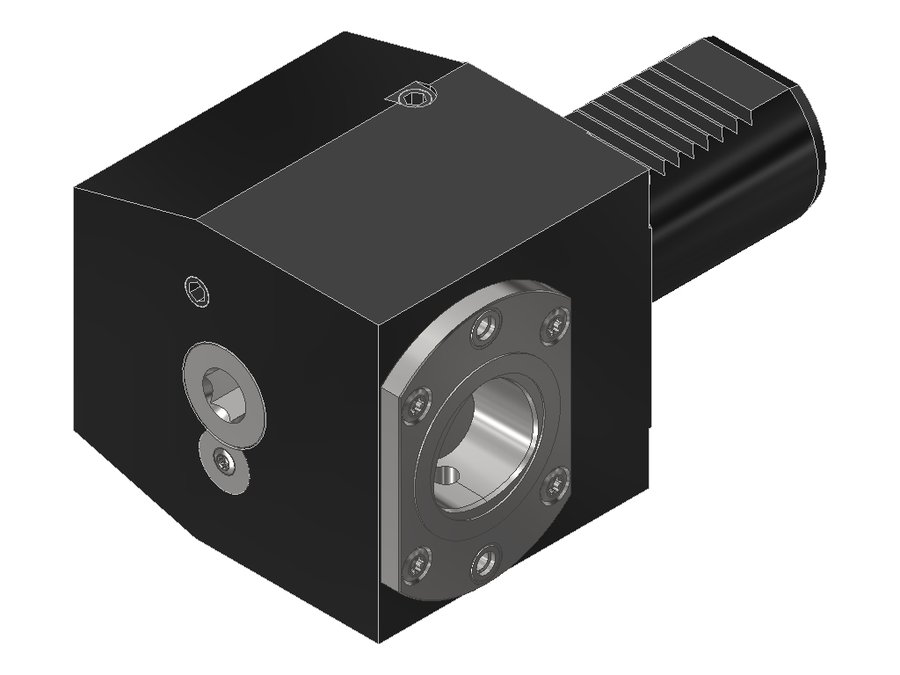

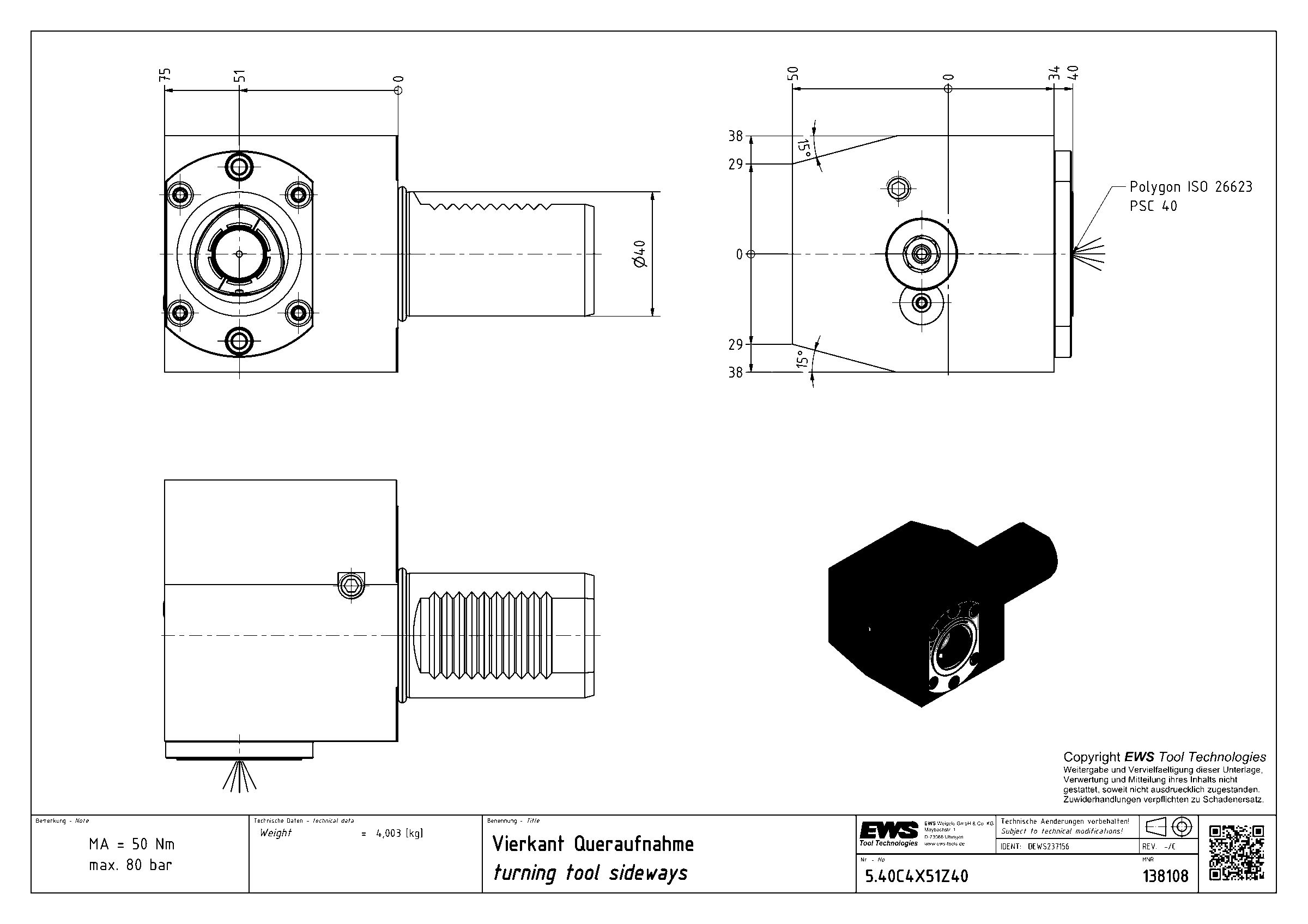

Державка токарная боковая EWS 5.40C4X51Z40, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Державки токарные боковые EWS, присоединение к станку VDI · арт. 5.40C4X51Z40

Державка токарная боковая EWS 5.40C4X51Z40, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)

Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаCCS04000195
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаPSC 40
Функциональная длина51 мм
Вылет LPR75 мм
Масса4,003 кг
Высота76 мм
Общая длина138 мм
Ширина90 мм
Заказной номер EWS138108
Радиальная ширина50 мм
Функциональная ширина40 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 5.40C4X51Z40 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, форма B1

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы
