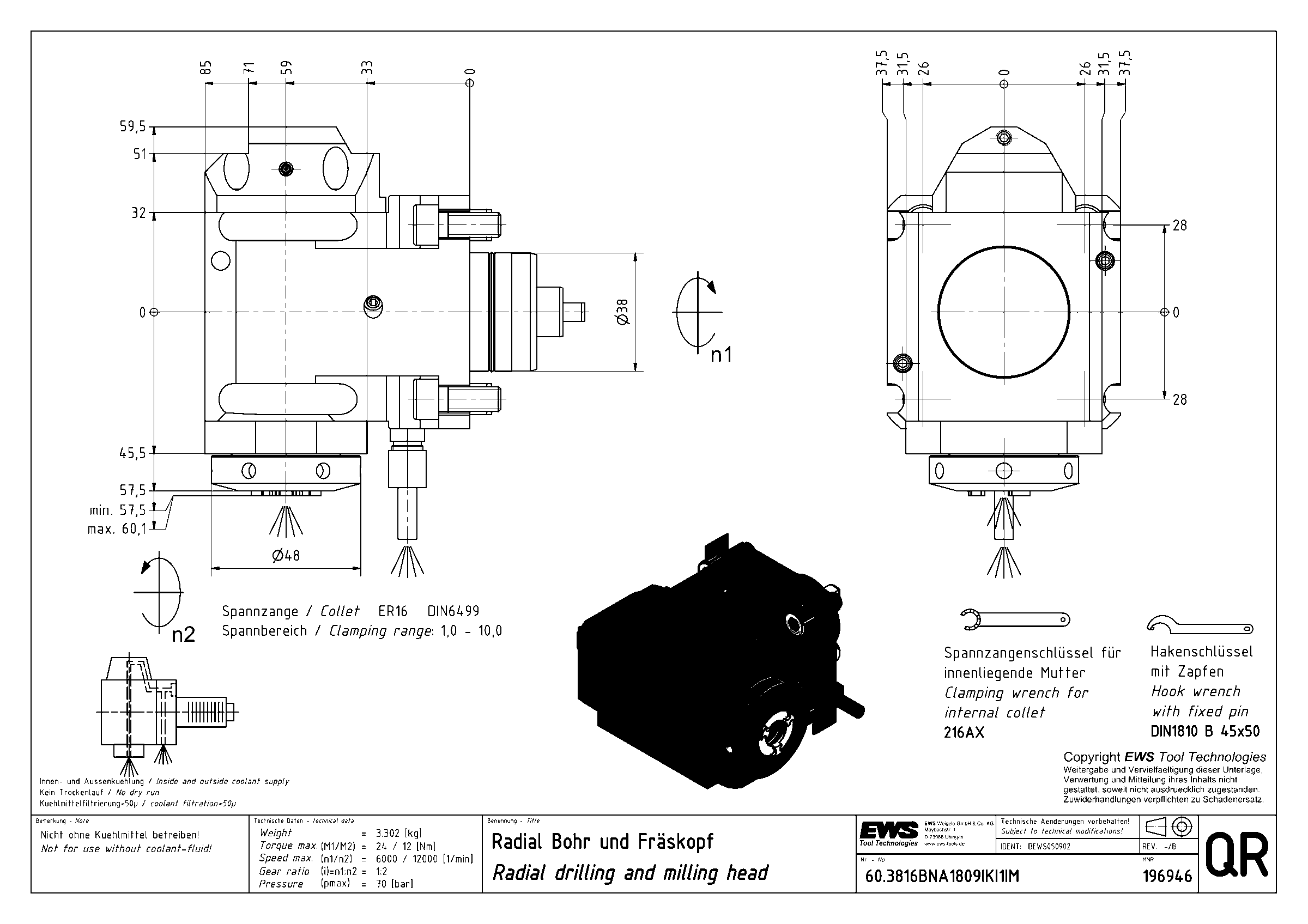

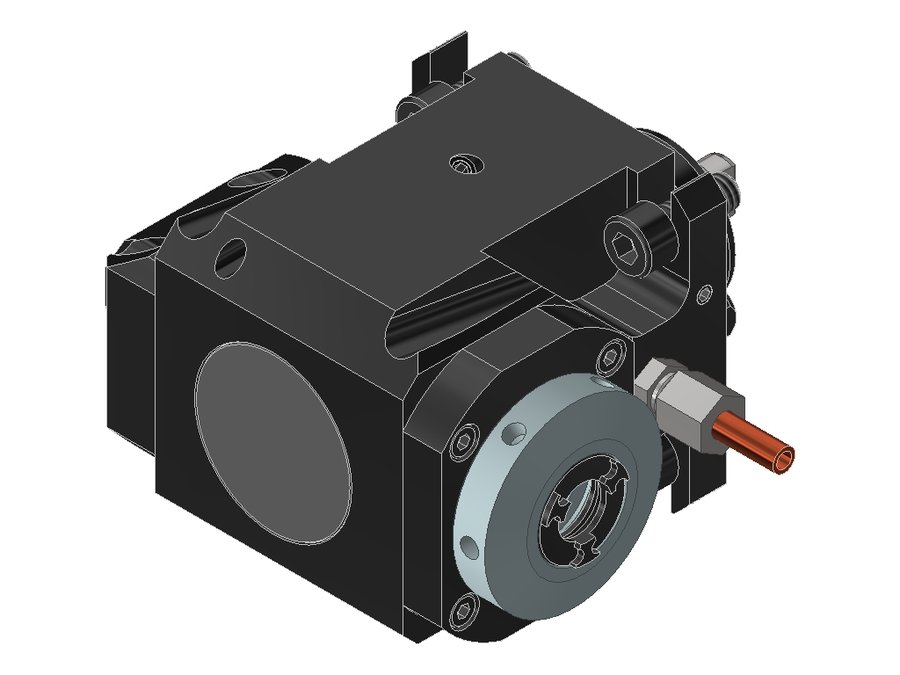

Головка приводная радиальная сверлильно-фрезерная EWS 60.3816BNA1809IKI1IM, хвостовик Ø38, под цанги ER16 (Ø1–10 мм), код 160 426E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB052A3815 |
| Код интерфейса инструмента | SZD01600295 |
| Размер цанги | ER16 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 38 мм |
| Исполнение | правое |
| Присоединение к станку | BMT38 Miyano |
| Присоединение инструмента | цанга ER16 |
| Функциональная длина | 59 мм |
| Вылет LPR | 85 мм |
| Масса | 3,302 кг |
| Высота | 75 мм |
| Общая длина | 122 мм |
| Ширина | 117 мм |
| Заказной номер EWS | 196946 |
| Радиальная ширина | 59,5 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 24 Н·м |
| Функциональная ширина | 57,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.3816BNA1809IKI1IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
Патрон цанговый ER16 DIN 6499
- Диапазон зажима Ø1–10 мм
- Для цанги 160 426E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 50 Н·м
Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.
- Максимальное давление СОЖ 70 бар
- Работа всухую не допускается
- Возможно переключение между наружным и внутренним подводом СОЖ
- СОЖ должна постоянно находиться в контакте с инструментом
Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.3232SL200BMTL | 32 | BMT32E | цанга ER32 | — | — | — | |
| 60.3232SL200BMTLIK | 32 | BMT32E | цанга ER32 | — | — | — | |
| 60.3232SL200BMTR | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232SL200BMTRI1 | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232SL200BMTRIK | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3232SL200BMTRIKI1 | 32 | BMT32E | цанга ER32 | 55 | 93 | 220 | |
| 60.3816BNA1809IKI1IM | 38 | BMT38 Miyano | цанга ER16 | 59 | 85 | 122 | Текущая |
| 60.3820BNA1809IKDIM | 38 | BMT38 Miyano | цанга ER20 | 59 | 85 | 122 | |
| 60.3820BNA1809IM#01 | 38 | BMT38 Miyano | цанга ER20 | 59 | 85 | 122 | |
| 60.3820DBNA1809IM | 38 | BMT38 Miyano | цанга ER20 | 59 | 85 | 122 | |
| 60.4020BIG1809IKIMX45 | 40 | BMT40 Biglia | цанга ER20 | 45 | 71 | 128,9 | |
| 60.4020BIG1809IKIMX70 | 40 | BMT40 Biglia | цанга ER20 | 70 | 96 | 153,9 |
Совместимость
Связанные позиции по данным производителя — 40 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.3816BNA1809IKI1IM.
Цанги38
- 160 426E UP-Ø 1Цанга ER16 EWS 160 426E UP-Ø 1, Ø1 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 1,5Цанга ER16 EWS 160 426E UP-Ø 1,5, Ø1,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 2Цанга ER16 EWS 160 426E UP-Ø 2, Ø2 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 2,5Цанга ER16 EWS 160 426E UP-Ø 2,5, Ø2,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 3Цанга ER16 EWS 160 426E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 3,5Цанга ER16 EWS 160 426E UP-Ø 3,5, Ø3,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 4Цанга ER16 EWS 160 426E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 4,5Цанга ER16 EWS 160 426E UP-Ø 4,5, Ø4,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 5Цанга ER16 EWS 160 426E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 5,5Цанга ER16 EWS 160 426E UP-Ø 5,5, Ø5,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 6Цанга ER16 EWS 160 426E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 6,5Цанга ER16 EWS 160 426E UP-Ø 6,5, Ø6,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 7Цанга ER16 EWS 160 426E UP-Ø 7, Ø7 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 7,5Цанга ER16 EWS 160 426E UP-Ø 7,5, Ø7,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 8Цанга ER16 EWS 160 426E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 8,5Цанга ER16 EWS 160 426E UP-Ø 8,5, Ø8,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 9Цанга ER16 EWS 160 426E UP-Ø 9, Ø9 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 9,5Цанга ER16 EWS 160 426E UP-Ø 9,5, Ø9,5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E UP-Ø 10Цанга ER16 EWS 160 426E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 160 426E-Ø 1Цанга ER16 EWS 160 426E-Ø 1, Ø1 мм
- 160 426E-Ø 1,5Цанга ER16 EWS 160 426E-Ø 1,5, Ø1,5 мм
- 160 426E-Ø 2Цанга ER16 EWS 160 426E-Ø 2, Ø2 мм
- 160 426E-Ø 2,5Цанга ER16 EWS 160 426E-Ø 2,5, Ø2,5 мм
- 160 426E-Ø 3Цанга ER16 EWS 160 426E-Ø 3, Ø3 мм
- 160 426E-Ø 3,5Цанга ER16 EWS 160 426E-Ø 3,5, Ø3,5 мм
- 160 426E-Ø 4Цанга ER16 EWS 160 426E-Ø 4, Ø4 мм
- 160 426E-Ø 4,5Цанга ER16 EWS 160 426E-Ø 4,5, Ø4,5 мм
- 160 426E-Ø 5Цанга ER16 EWS 160 426E-Ø 5, Ø5 мм
- 160 426E-Ø 5,5Цанга ER16 EWS 160 426E-Ø 5,5, Ø5,5 мм
- 160 426E-Ø 6Цанга ER16 EWS 160 426E-Ø 6, Ø6 мм
- 160 426E-Ø 6,5Цанга ER16 EWS 160 426E-Ø 6,5, Ø6,5 мм
- 160 426E-Ø 7Цанга ER16 EWS 160 426E-Ø 7, Ø7 мм
- 160 426E-Ø 7,5Цанга ER16 EWS 160 426E-Ø 7,5, Ø7,5 мм
- 160 426E-Ø 8Цанга ER16 EWS 160 426E-Ø 8, Ø8 мм
- 160 426E-Ø 8,5Цанга ER16 EWS 160 426E-Ø 8,5, Ø8,5 мм
- 160 426E-Ø 9Цанга ER16 EWS 160 426E-Ø 9, Ø9 мм
- 160 426E-Ø 9,5Цанга ER16 EWS 160 426E-Ø 9,5, Ø9,5 мм
- 160 426E-Ø10Цанга ER16 EWS 160 426E-Ø10, Ø10 мм
Ключи и отвёртки2
- 216AXКлюч для зажимной гайки EWS 216AX
- DIN1810 B - 45X50Ключ крючковый с носиком EWS DIN1810 B - 45X50, для гаек с радиальными отверстиями
Документы по позиции
Для этой позиции документы пока не привязаны.
