EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40C4CTXLIK

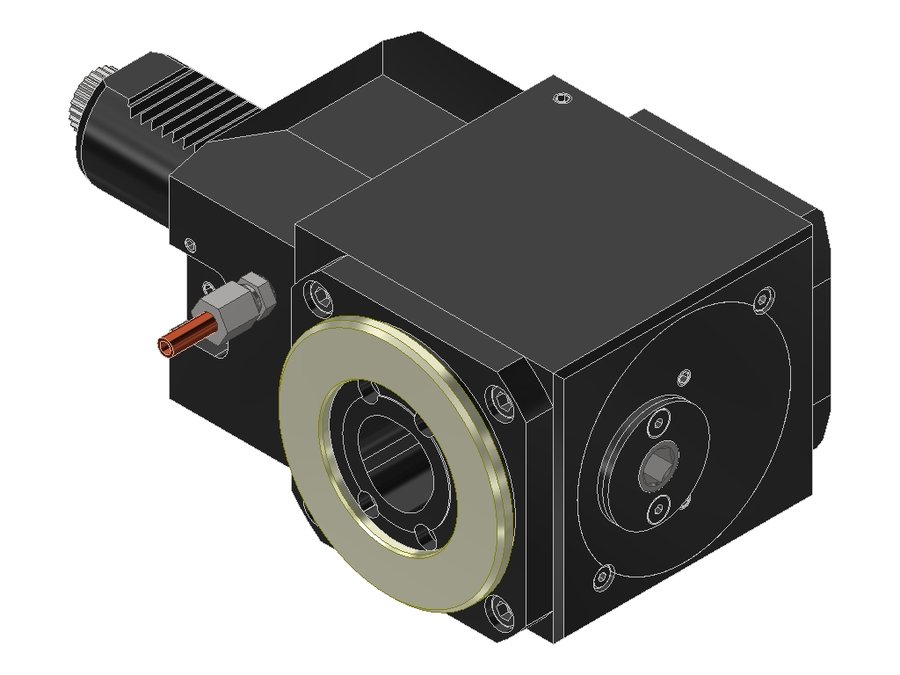

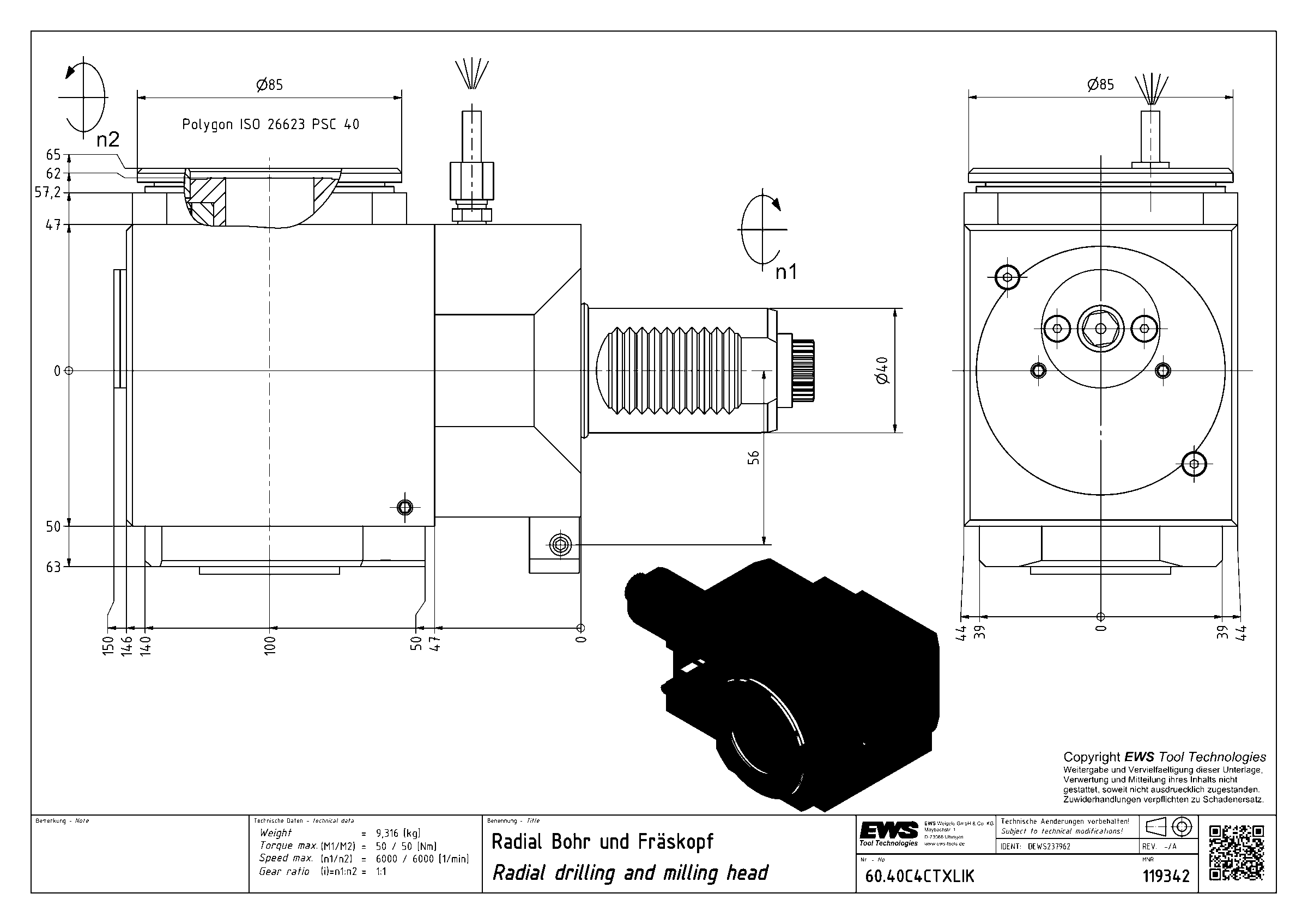

Головка приводная радиальная сверлильно-фрезерная EWS 60.40C4CTXLIK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | CCS04000195 |
| Подвод СОЖ | внутренний и наружный |
| Привод | DIN 5480 |
| Диаметр хвостовика | 40 мм |
| Исполнение | левое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 100 мм |
| Вылет LPR | 146 мм |
| Масса | 9,316 кг |
| Высота | 88 мм |
| Общая длина | 221 мм |
| Ширина | 127,5 мм |
| Заказной номер EWS | 119342 |
| Радиальная высота | 44 мм |
| Радиальная ширина | 65,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 62 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.30VX31809LPIN48X85 | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 181 | |
| 60.30VX31809LX85#01 | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 181 | |
| 60.30VX31809RIKDPIN48X85 | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 181 | |
| 60.30VX31809RIKDX85#01 | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 181 | |
| 60.30VX31809RPIN48X85 | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 181 | |
| 60.30VX31809RX85#01 | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 181 | |
| 60.40C4CTXLIK | 40 | VDI40 | PSC 40 | 100 | 146 | 221 | Текущая |
| 60.40C4CTXRIKTF | 40 | VDI40 | PSC 40 | 100 | 146 | 221 | |
| 60.40C4CTXRL | 40 | VDI40 | PSC 40 | 100 | 146 | 221 | |
| 60.40C4CTXRLIK | 40 | VDI40 | PSC 40 | 100 | 146 | 221 | |
| 60.40C4LCTXLIKTF | 40 | VDI40 | PSC 40 | 120 | 166 | 241 | |
| 60.40C4LCTXRLIK | 40 | VDI40 | PSC 40 | 120 | 166 | 241 |
