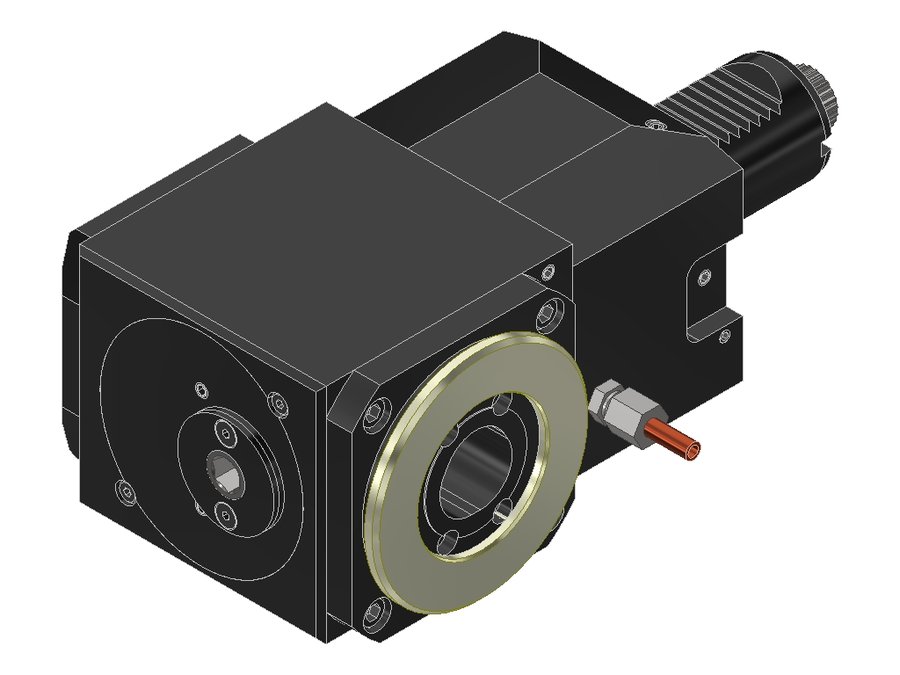

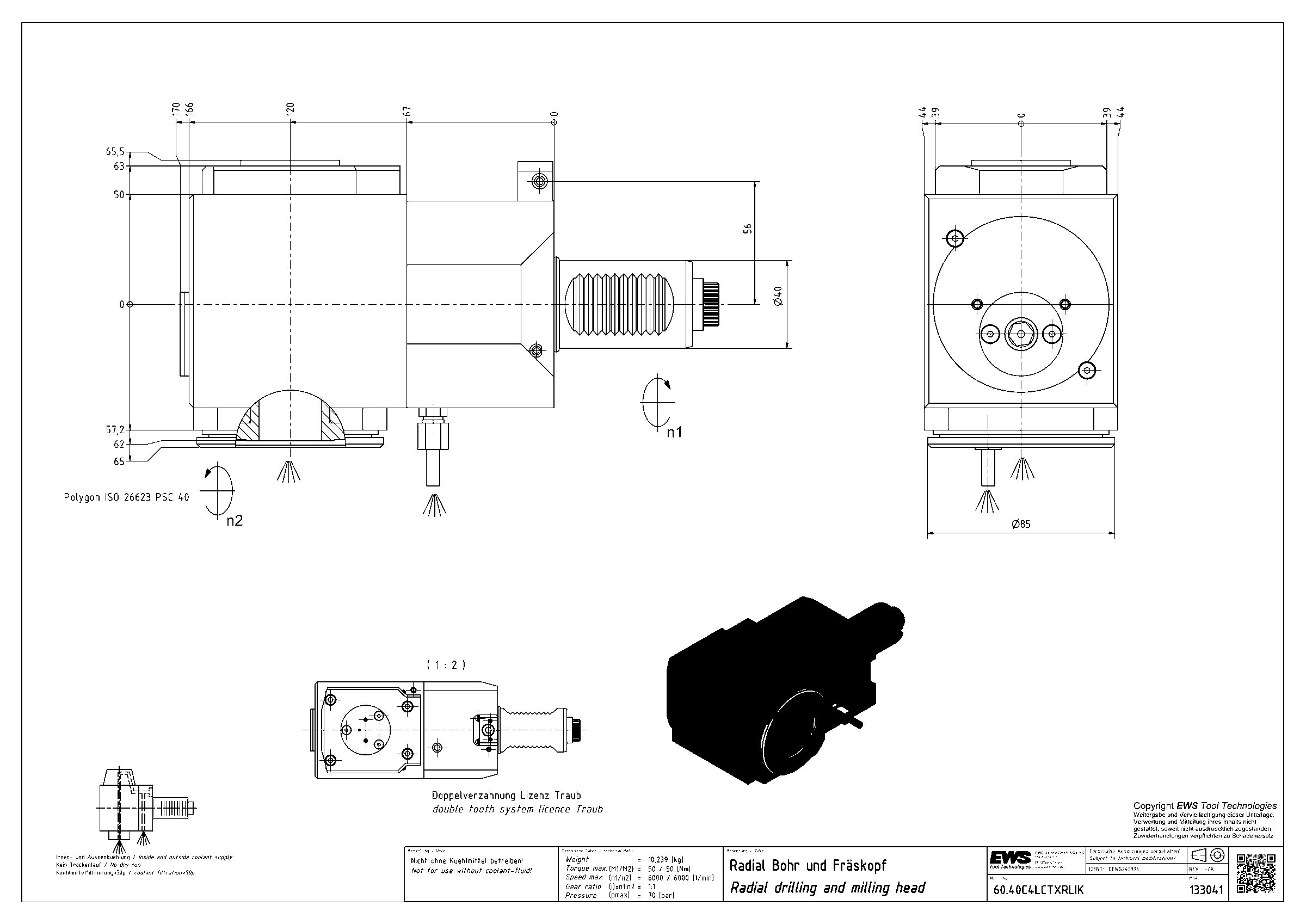

Головка приводная радиальная сверлильно-фрезерная EWS 60.40C4LCTXRLIK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | CCS04000195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 120 мм |
| Вылет LPR | 166 мм |
| Масса | 10,239 кг |
| Высота | 88 мм |
| Общая длина | 241 мм |
| Ширина | 127,5 мм |
| Заказной номер EWS | 133041 |
| Радиальная высота | 44 мм |
| Радиальная ширина | 65,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 62 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.40C4LCTXRLIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
PSC — стандартизованный интерфейс
- Типоразмер PSC 40:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 50 Н·м
- Усилие зажима 21 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.
- Максимальное давление СОЖ 70 бар
- Работа всухую не допускается
- Возможно переключение между наружным и внутренним подводом СОЖ
- СОЖ должна постоянно находиться в контакте с инструментом
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.30VX31809RX85#01 | 30 | VDI30 | EWS Varia VX3 | 85 | 119 | 181 | |
| 60.40C4CTXLIK | 40 | VDI40 | PSC 40 | 100 | 146 | 221 | |
| 60.40C4CTXRIKTF | 40 | VDI40 | PSC 40 | 100 | 146 | 221 | |
| 60.40C4CTXRL | 40 | VDI40 | PSC 40 | 100 | 146 | 221 | |
| 60.40C4CTXRLIK | 40 | VDI40 | PSC 40 | 100 | 146 | 221 | |
| 60.40C4LCTXLIKTF | 40 | VDI40 | PSC 40 | 120 | 166 | 241 | |
| 60.40C4LCTXRLIK | 40 | VDI40 | PSC 40 | 120 | 166 | 241 | Текущая |
| 60.40C4LCTXRLIKTFL | 40 | VDI40 | PSC 40 | 120 | 166 | 241 | |
| 60.40C4LT15RLIK | 40 | VDI40 | PSC 40 | 90 | 136 | 229 | |
| 60.40C4LT25R | 40 | VDI40 | PSC 40 | — | — | — | |
| 60.40C4LTOEMRLIKX120 | 40 | VDI40 | PSC 40 | — | — | — | |
| 60.40C4MP620LIK | 40 | VDI40 | PSC 40 | 130 | 176 | 254 |
Совместимость
Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.40C4LCTXRLIK.
