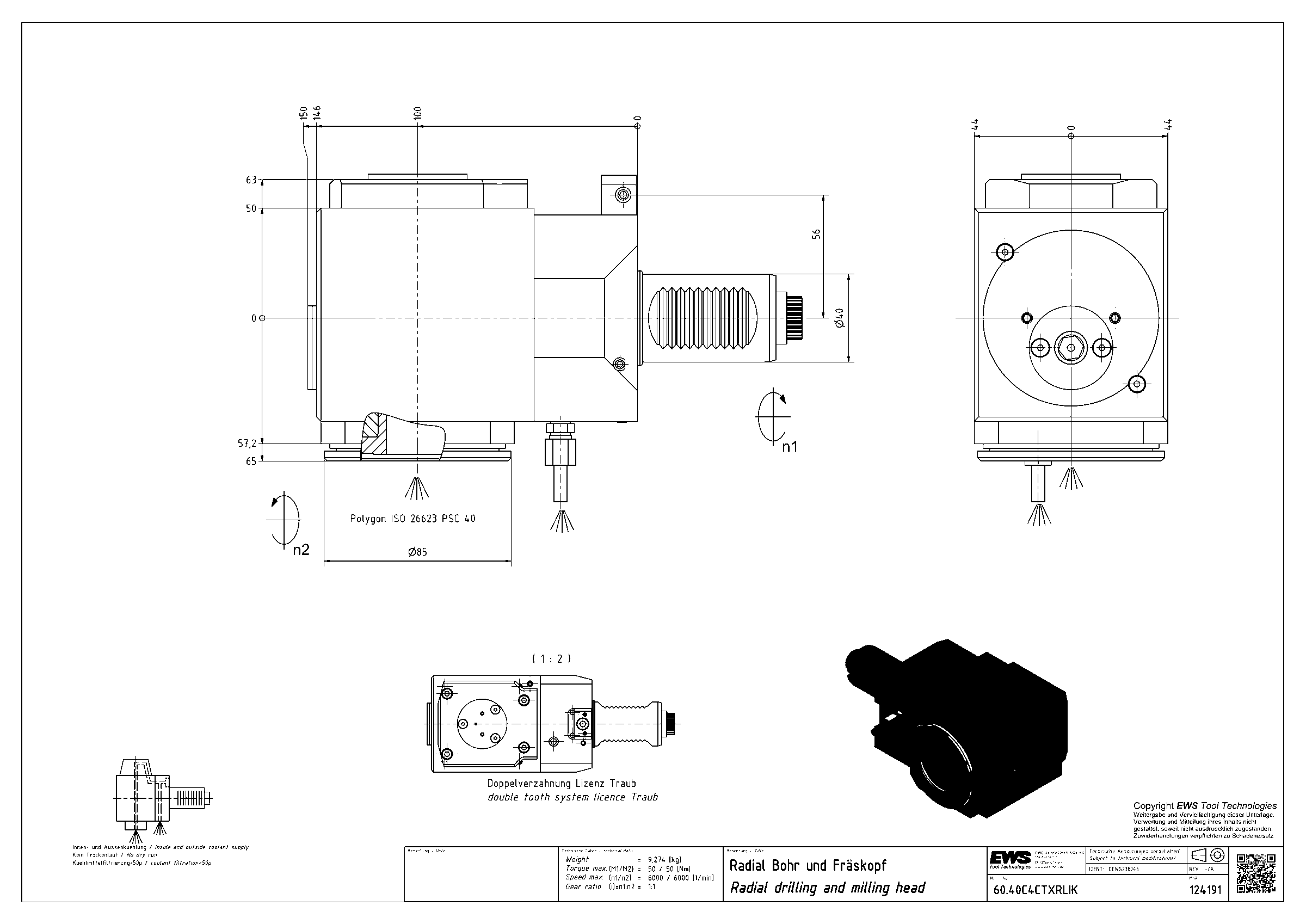

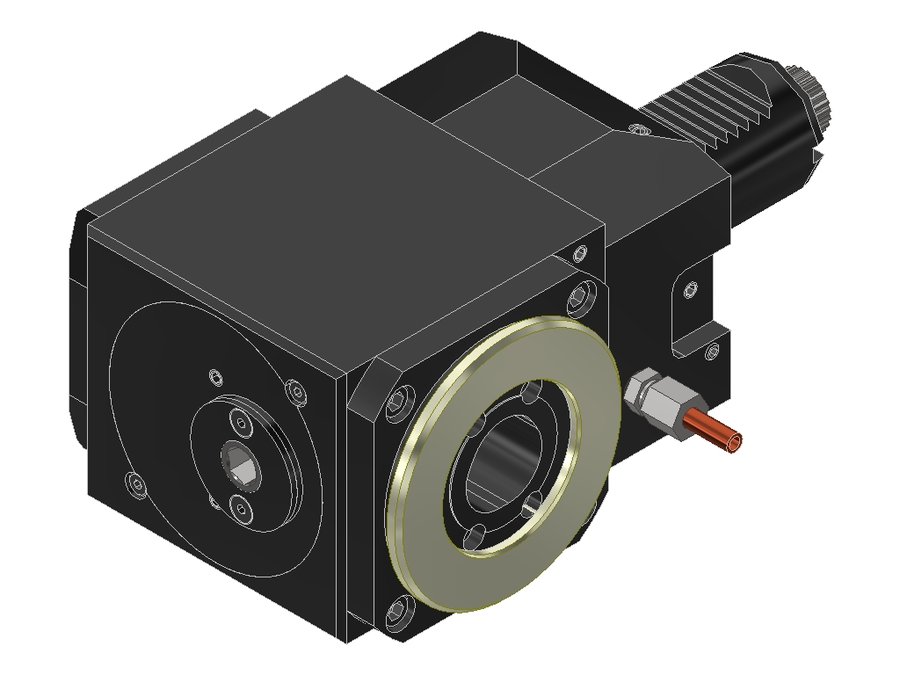

Головка приводная радиальная сверлильно-фрезерная EWS 60.40C4CTXRLIK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.40C4CTXRLIK

Головка приводная радиальная сверлильно-фрезерная EWS 60.40C4CTXRLIK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаCCS04000195
Подвод СОЖвнутренний и наружный
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаPSC 40
Функциональная длина100 мм
Вылет LPR146 мм
Масса9,274 кг
Высота88 мм
Общая длина221 мм
Ширина127,5 мм
Заказной номер EWS124191
Радиальная высота44 мм
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина62 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.40C4CTXRLIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
