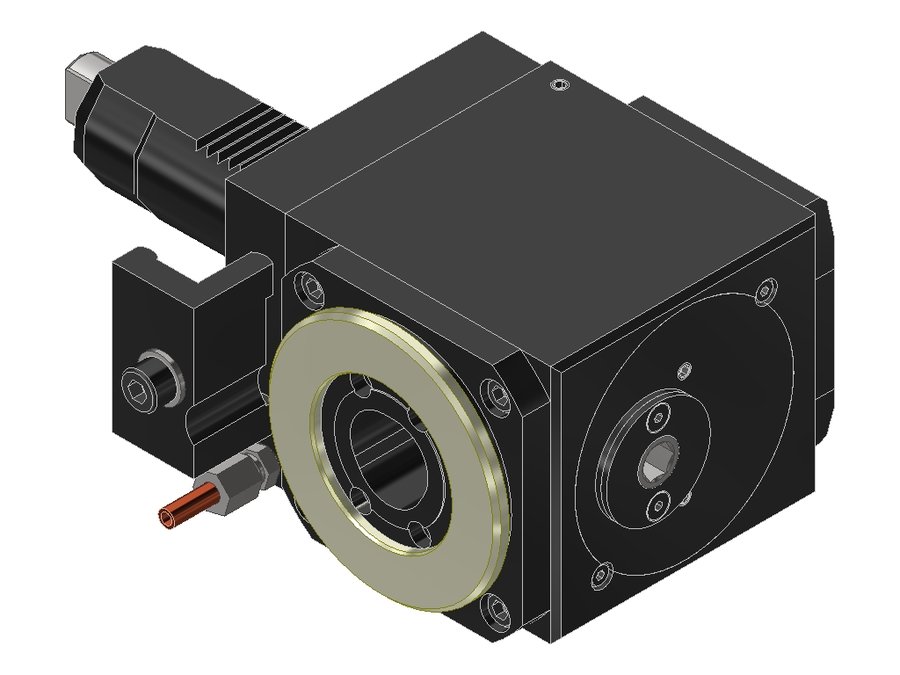

Головка приводная радиальная сверлильно-фрезерная EWS 60.40C4VL3L, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40C4VL3L

Головка приводная радиальная сверлильно-фрезерная EWS 60.40C4VL3L, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездезажимная планка
Код интерфейса станкаZYV04000115
Код интерфейса инструментаCCS04000195
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментаPSC 40
Функциональная длина75 мм
Вылет LPR121 мм
Масса8,492 кг
Высота88 мм
Общая длина221 мм
Ширина127,5 мм
Заказной номер EWS153856
Радиальная высота44 мм
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина62 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.40C4MP620LIK40VDI40PSC 40130176254
60.40C4MP620R40VDI40PSC 40130176254
60.40C4MP620RI240VDI40PSC 40———
60.40C4MP620RIK40VDI40PSC 40130175253
60.40C4SQT10RIKX10040VDI40 shaft rotated 30°PSC 40100145206
60.40C4SQT10RX10040VDI40 shaft rotated 30°PSC 40100145206
60.40C4VL3L40VDI40PSC 4075121221Текущая
60.40C4VL3LIK40VDI40PSC 4075121221
60.40C45482L40VDI40PSC 4090136199
60.40C45482R40VDI40PSC 4090136199
60.40C45482RIK40VDI40PSC 4090136199
60.40KM40SQT10RIKX10040VDI40 shaft rotated 30°KM 40———
Показать ещё · всего в серии 694
