EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40C4VL3LIK

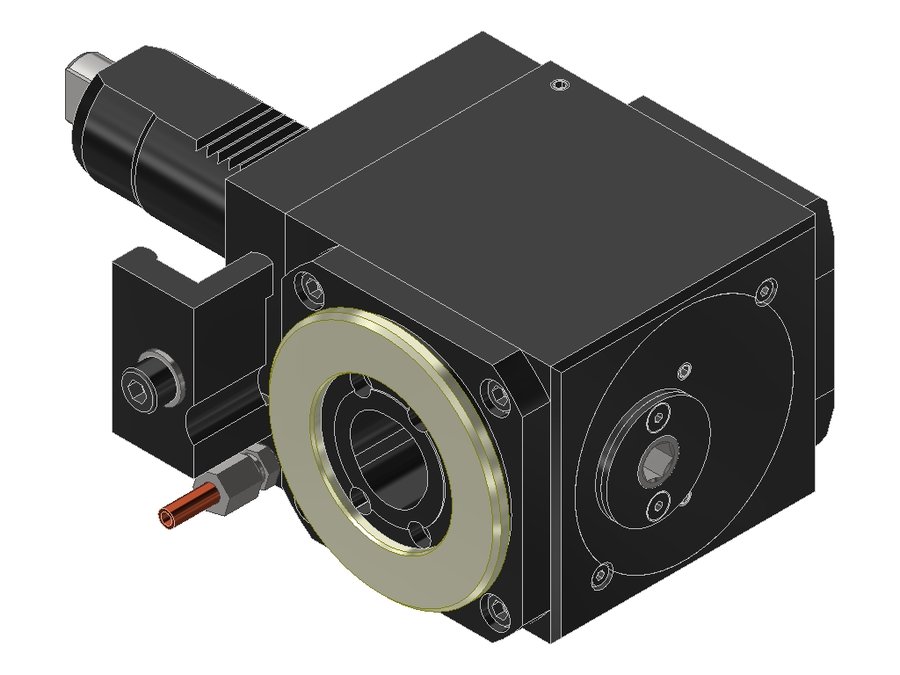

Головка приводная радиальная сверлильно-фрезерная EWS 60.40C4VL3LIK, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | зажимная планка |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | CCS04000195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | левое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 75 мм |
| Вылет LPR | 121 мм |
| Масса | 8,498 кг |
| Высота | 88 мм |
| Общая длина | 221 мм |
| Ширина | 126,9 мм |
| Заказной номер EWS | 156465 |
| Радиальная высота | 44 мм |
| Радиальная ширина | 64,9 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 62 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.40C4MP620R | 40 | VDI40 | PSC 40 | 130 | 176 | 254 | |
| 60.40C4MP620RI2 | 40 | VDI40 | PSC 40 | — | — | — | |
| 60.40C4MP620RIK | 40 | VDI40 | PSC 40 | 130 | 175 | 253 | |
| 60.40C4SQT10RIKX100 | 40 | VDI40 shaft rotated 30° | PSC 40 | 100 | 145 | 206 | |
| 60.40C4SQT10RX100 | 40 | VDI40 shaft rotated 30° | PSC 40 | 100 | 145 | 206 | |
| 60.40C4VL3L | 40 | VDI40 | PSC 40 | 75 | 121 | 221 | |
| 60.40C4VL3LIK | 40 | VDI40 | PSC 40 | 75 | 121 | 221 | Текущая |
| 60.40C45482L | 40 | VDI40 | PSC 40 | 90 | 136 | 199 | |
| 60.40C45482R | 40 | VDI40 | PSC 40 | 90 | 136 | 199 | |
| 60.40C45482RIK | 40 | VDI40 | PSC 40 | 90 | 136 | 199 | |
| 60.40KM40SQT10RIKX100 | 40 | VDI40 shaft rotated 30° | KM 40 | — | — | — | |
| 60.40KM40SQT10RX100 | 40 | VDI40 shaft rotated 30° | KM 40 | — | — | — |
