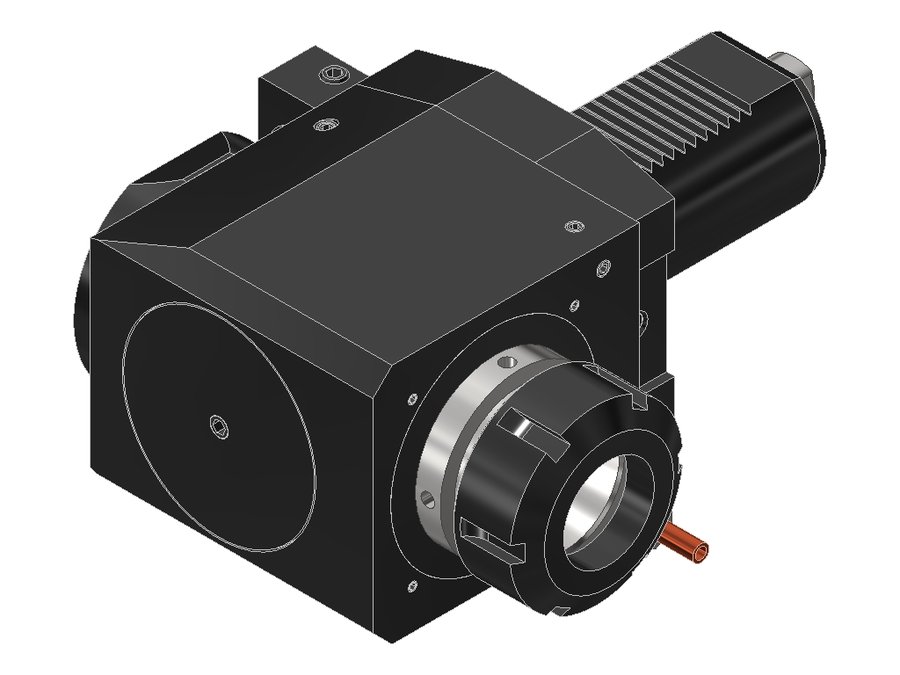

Изображение серии «Головки приводные радиальные сверлильно-фрезерные EWS для VDI»: фотографии самого изделия нет.
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.40C4MP620RI2
Головка приводная радиальная сверлильно-фрезерная EWS 60.40C4MP620RI2, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | штифт |
|---|---|
| Код интерфейса станка | ZYV04000415 |
| Код интерфейса инструмента | CCS04000195 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | PSC 40 |
| Масса | 0 кг |
| Заказной номер EWS | 116742 |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.40C4LCTXRLIKTFL | 40 | VDI40 | PSC 40 | 120 | 166 | 241 | |
| 60.40C4LT15RLIK | 40 | VDI40 | PSC 40 | 90 | 136 | 229 | |
| 60.40C4LT25R | 40 | VDI40 | PSC 40 | — | — | — | |
| 60.40C4LTOEMRLIKX120 | 40 | VDI40 | PSC 40 | — | — | — | |
| 60.40C4MP620LIK | 40 | VDI40 | PSC 40 | 130 | 176 | 254 | |
| 60.40C4MP620R | 40 | VDI40 | PSC 40 | 130 | 176 | 254 | |
| 60.40C4MP620RI2 | 40 | VDI40 | PSC 40 | — | — | — | Текущая |
| 60.40C4MP620RIK | 40 | VDI40 | PSC 40 | 130 | 175 | 253 | |
| 60.40C4SQT10RIKX100 | 40 | VDI40 shaft rotated 30° | PSC 40 | 100 | 145 | 206 | |
| 60.40C4SQT10RX100 | 40 | VDI40 shaft rotated 30° | PSC 40 | 100 | 145 | 206 | |
| 60.40C4VL3L | 40 | VDI40 | PSC 40 | 75 | 121 | 221 | |
| 60.40C4VL3LIK | 40 | VDI40 | PSC 40 | 75 | 121 | 221 |
Совместимость
Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.40C4MP620RI2.
Принадлежности и оснастка для настройки инструмента2
- MW-VDI40-MP610Приспособление монтажное EWS MW-VDI40-MP610, MW-VDI40 for MP610
- UMB100Приспособление монтажное EWS UMB100, UMB100
