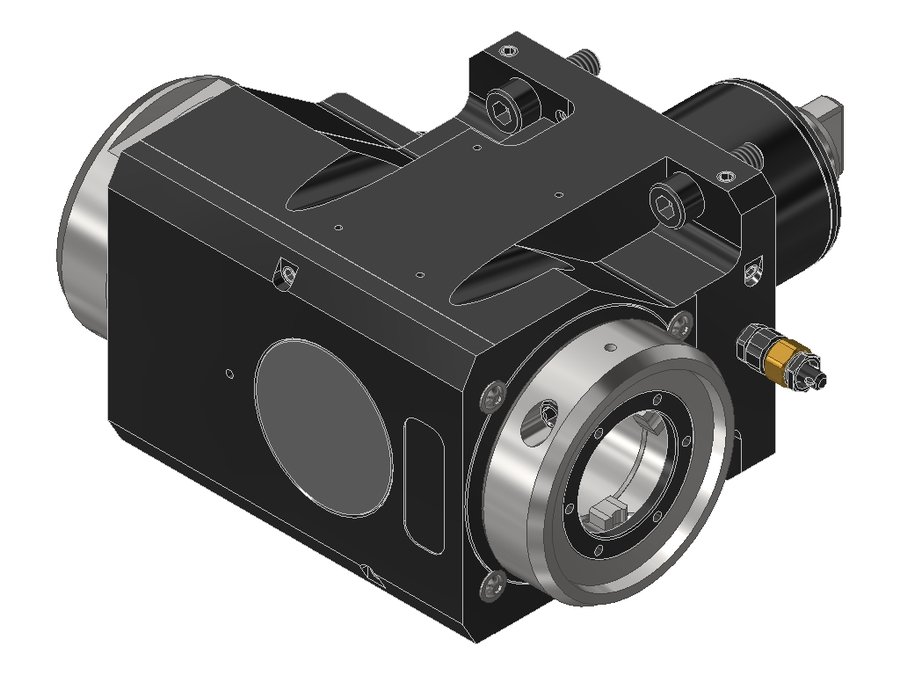

Головка приводная радиальная сверлильно-фрезерная EWS 60.54VX4DBND1809IKD, хвостовик Ø54, система EWS Varia VX4
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.54VX4DBND1809IKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.54VX4DBND1809IKD, хвостовик Ø54, система EWS Varia VX4

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB075A5415
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика54 мм
Исполнениенейтральное
Присоединение к станкуBMT54 Miyano
Присоединение инструментаEWS Varia VX4
Функциональная длина65 мм
Вылет LPR100,5 мм
Масса9,203 кг
Высота72 мм
Общая длина172,5 мм
Заказной номер EWS229804
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина94 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.54VX4DBND1809IKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia VX — смена инструмента за 20 секунд
Запатентованная быстросменная система EWS.Varia VX. Модульный интерфейс позволяет выбрать для каждой операции подходящий вариант зажима инструмента.

  • Смена инструмента менее чем за 20 секунд
  • Управление одной рукой
  • Механическое выталкивание инструмента
  • Зажим адаптеров без боковых усилий
  • Надёжная передача крутящего момента
  • Большой выбор адаптеров (цанговые, Weldon, оправки для насадных фрез, гидравлический зажим, термозажим)
  • Необходимо соблюдать момент затяжки 6 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

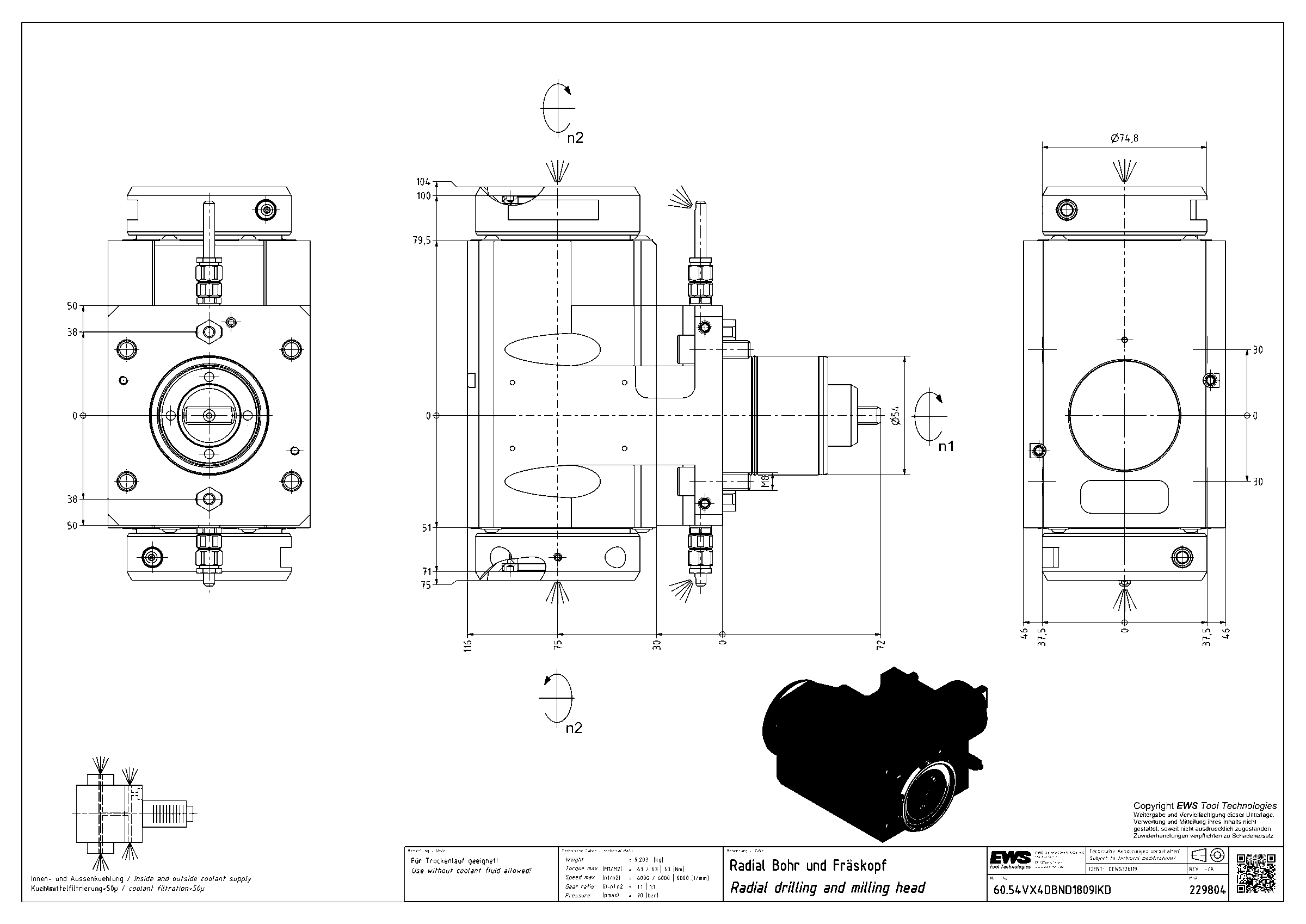

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.45VX31809PFGL45BMT45EWS Varia VX36597,7181,7
60.45VX31809PFGLX8545BMT45EWS Varia VX385117,7201,7
60.45VX31809PFIKDGL45BMT45EWS Varia VX36597,7181,7
60.45VX31809PFIKDGLX8545BMT45EWS Varia VX385117,7201,7
60.54VX4BND180954BMT54 MiyanoEWS Varia VX490133205
60.54VX4BND1809IKD54BMT54 MiyanoEWS Varia VX490133205
60.54VX4DBND1809IKD54BMT54 MiyanoEWS Varia VX465100,5172,5Текущая
60.55.4VX3DLT2000V1655,4BMT55 OkumaEWS Varia VX36599201
60.55.4VX3LT2000V16GL55,4BMT55 OkumaEWS Varia VX36599201
60.55.4VX3LT2000V16IKDGL55,4BMT55 OkumaEWS Varia VX36599201
60.55.4VX3LT2000V16IKDI155,4BMT55 OkumaEWS Varia VX36599201
60.55.420LT2000V16I1IM55,4BMT55 Okumaцанга ER206591193

Совместимость

Связанные позиции по данным производителя — 49 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 60.54VX4DBND1809IKD.

Инструмент статический43

  • 27.VX406.35L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406.35L54SHR, система EWS Varia VX4, отверстие Ø6,35 мм (1/4")
  • 27.VX406L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406L54SHR, система EWS Varia VX4, отверстие Ø6 мм
  • 27.VX406WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL16, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL60, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX408L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX408L54SHR, система EWS Varia VX4, отверстие Ø8 мм
  • 27.VX408WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX408WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL19, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX410L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX410L54SHR, система EWS Varia VX4, отверстие Ø10 мм
  • 27.VX410WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX410WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL26, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX412.7WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412.7WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12,7
  • 27.VX412HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412HYDL26, система EWS Varia VX4, гидропатрон Ø12
  • 27.VX412L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX412L54SHR, система EWS Varia VX4, отверстие Ø12 мм
  • 27.VX412WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX412WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX414L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX414L54SHR, система EWS Varia VX4, отверстие Ø14 мм
  • 27.VX414WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX414WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 14
  • 27.VX415.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX415.88WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 15,88
  • 27.VX416HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416HYDL26, система EWS Varia VX4, гидропатрон Ø16
  • 27.VX416L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX416L54SHR, система EWS Varia VX4, отверстие Ø16 мм
  • 27.VX416WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX416WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX418L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX418L54SHR, система EWS Varia VX4, отверстие Ø18 мм
  • 27.VX418WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX418WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 18
  • 27.VX420HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420HYDL26, система EWS Varia VX4, гидропатрон Ø20
  • 27.VX420WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX420WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX425WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.VX425WNL33, система EWS Varia VX4, Whistle Notch/Weldon Ø 25
  • 31.VX406L70MIДержавка цанговая EWS 31.VX406L70MI, система EWS Varia VX4, отверстие Ø6 мм
  • 31.VX411L60Державка цанговая EWS 31.VX411L60, система EWS Varia VX4, под цангу 110 4008E (ER11 Ø1-7)
  • 31.VX416L30Державка цанговая EWS 31.VX416L30, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L50Державка цанговая EWS 31.VX416L50, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX416L50MMДержавка цанговая EWS 31.VX416L50MM, система EWS Varia VX4, под цанги ER16 (Ø1–10 мм), код 160 426E
  • 31.VX425IML16Державка цанговая EWS 31.VX425IML16, система EWS Varia VX4, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX425L28Державка цанговая EWS 31.VX425L28, система EWS Varia VX4, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX425L78.5-FCДержавка цанговая EWS 31.VX425L78.5-FC, система EWS Varia VX4, под цанги ER25 (Ø2–16 мм), код 250 430E
  • 31.VX432L30Державка цанговая EWS 31.VX432L30, система EWS Varia VX4, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.VX432L50Державка цанговая EWS 31.VX432L50, система EWS Varia VX4, под цанги ER32 (Ø3–20 мм), код 320 470E
  • 31.VX440L57Державка цанговая EWS 31.VX440L57, система EWS Varia VX4, под цанги ER40 (Ø4–26 мм), код 400 472E

Показаны первые 40 из 43. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента3

Запчасти к инструменту2

  • 29.VX4SЗаглушка EWS 29.VX4S, система EWS Varia VX4, стальная
  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м
