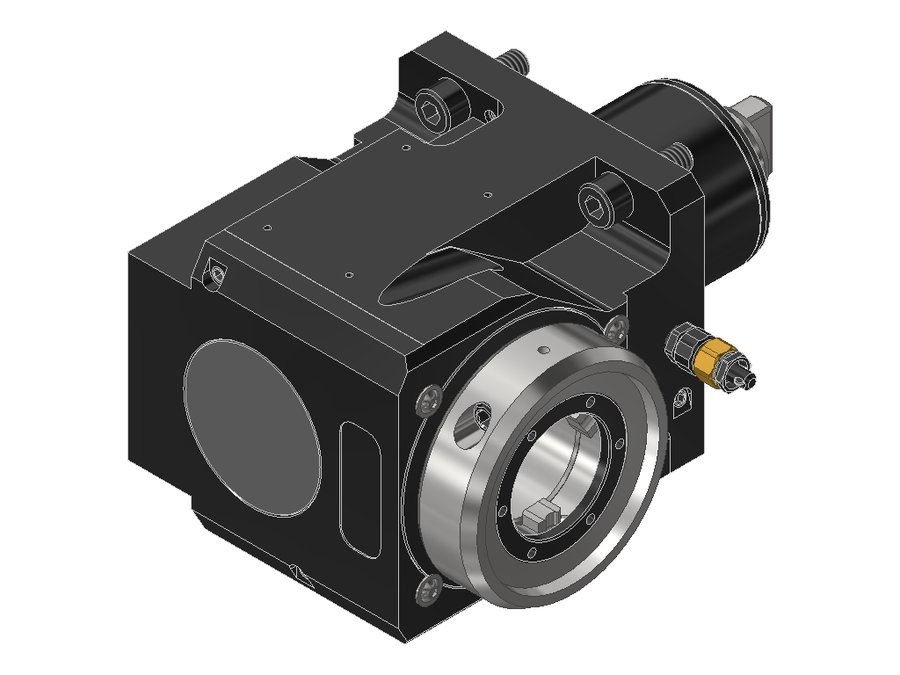

Головка приводная радиальная сверлильно-фрезерная EWS 60.54VX4BND1809IKD, хвостовик Ø54, EWS - Varia VX4 - адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.54VX4BND1809IKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.54VX4BND1809IKD, хвостовик Ø54, EWS - Varia VX4 - адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB075A5415
Код интерфейса инструментаEWC00400295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика54 мм
Исполнениеправое
Присоединение к станкуBMT54 Miyano
Присоединение инструментаEWS Varia VX4
Функциональная длина90 мм
Вылет LPR133 мм
Масса7,365 кг
Высота108 мм
Общая длина205 мм
Ширина145,5 мм
Заказной номер EWS229798
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX4
Макс. крутящий момент63 Н·м
Функциональная ширина80 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.45VX3TC600FIKDGLX8545BMT45EWS Varia VX385117,7189,7
60.45VX31809PFGL45BMT45EWS Varia VX36597,7181,7
60.45VX31809PFGLX8545BMT45EWS Varia VX385117,7201,7
60.45VX31809PFIKDGL45BMT45EWS Varia VX36597,7181,7
60.45VX31809PFIKDGLX8545BMT45EWS Varia VX385117,7201,7
60.54VX4BND180954BMT54 MiyanoEWS Varia VX490133205
60.54VX4BND1809IKD54BMT54 MiyanoEWS Varia VX490133205Текущая
60.54VX4DBND1809IKD54BMT54 MiyanoEWS Varia VX465100,5172,5
60.55.4VX3DLT2000V1655,4BMT55 OkumaEWS Varia VX36599201
60.55.4VX3LT2000V16GL55,4BMT55 OkumaEWS Varia VX36599201
60.55.4VX3LT2000V16IKDGL55,4BMT55 OkumaEWS Varia VX36599201
60.55.4VX3LT2000V16IKDI155,4BMT55 OkumaEWS Varia VX36599201
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.54VX4BND1809IKD.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
  • VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2

Запчасти к инструменту1

  • VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
