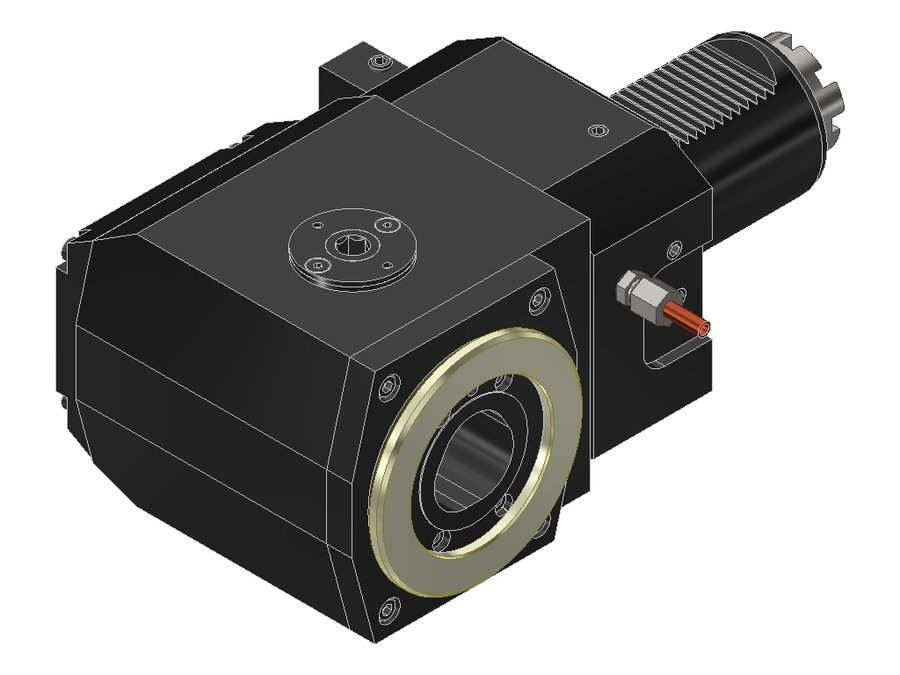

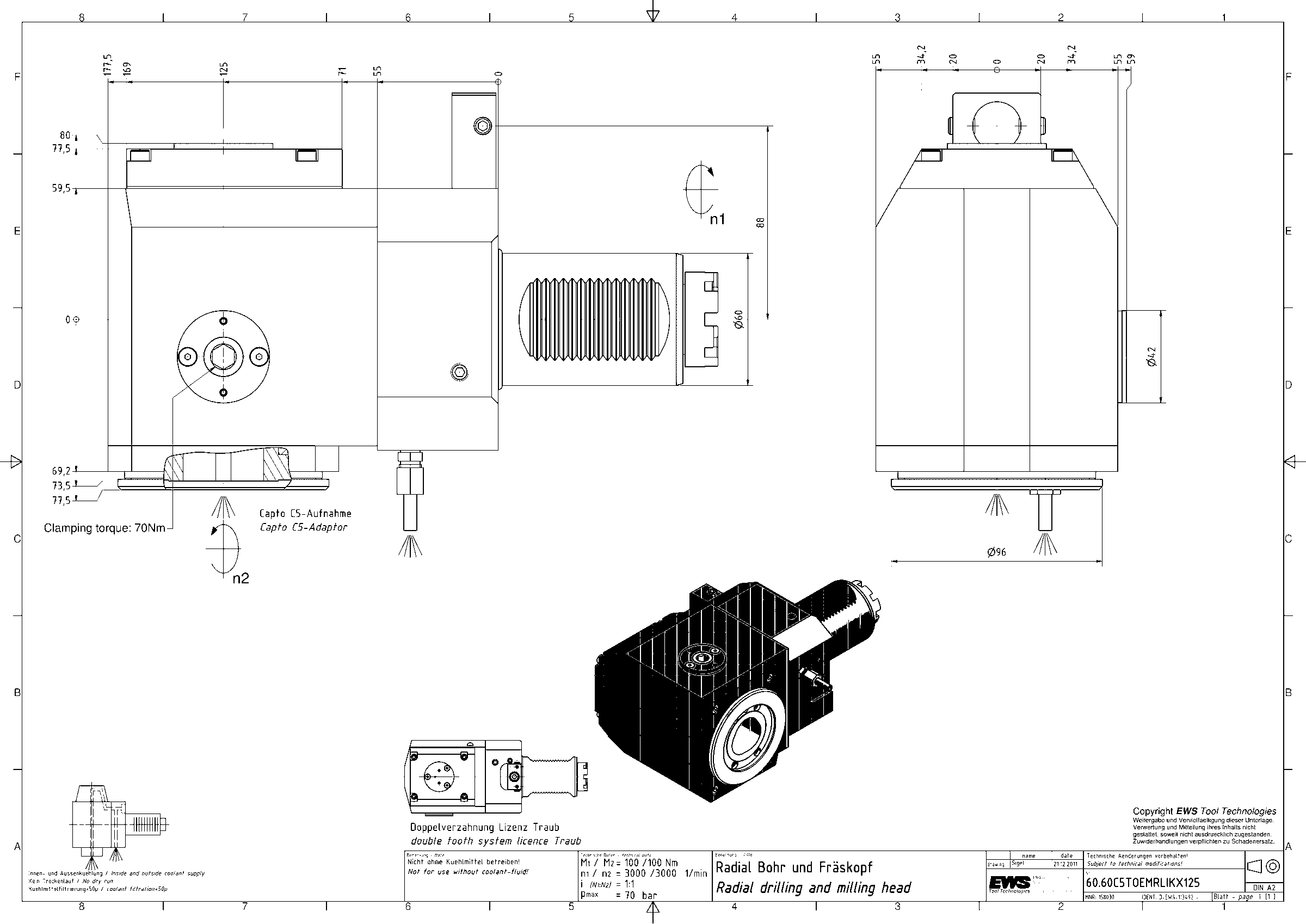

Головка приводная радиальная сверлильно-фрезерная EWS 60.60C5TOEMRLIKX125, хвостовик Ø60, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV06000115 |
| Код интерфейса инструмента | CCS05000195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | VDI60 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 125 мм |
| Вылет LPR | 177,5 мм |
| Масса | 18,026 кг |
| Высота | 110 мм |
| Общая длина | 277,5 мм |
| Ширина | 153,5 мм |
| Заказной номер EWS | 158030 |
| Радиальная высота | 55 мм |
| Радиальная ширина | 80 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 3000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 73,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.60C5TOEMRLIKX125 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
PSC — стандартизованный интерфейс
- Типоразмер PSC 50:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 70 Н·м
- Усилие зажима 27 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.
- Максимальное давление СОЖ 70 бар
- Работа всухую не допускается
- Возможно переключение между наружным и внутренним подводом СОЖ
- СОЖ должна постоянно находиться в контакте с инструментом
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.50V55480RIKD | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 220 | |
| 60.50V55480RLIKDX120 | 50 | VDI50 | EWS Varia V5 | 120 | 172 | 265 | |
| 60.50V55480RLX120 | 50 | VDI50 | EWS Varia V5 | 120 | 172 | 265 | |
| 60.50V55482LIKD | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 220 | |
| 60.50V55482R | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 220 | |
| 60.50V55482RGL | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 220 | |
| 60.60C5TOEMRLIKX125 | 60 | VDI60 | PSC 50 | 125 | 177,5 | 277,5 | Текущая |
| 60.60V5KR1809LIKD | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 238 | |
| 60.60V5KR1809RIKD | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 238 | |
| 60.60V5KR5482L | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 236 | |
| 60.60V5KR5482LI2 | 60 | VDI60 | EWS Varia V5 | 81 | 133,5 | 241,5 | |
| 60.60V5KR5482LIKD | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 236 |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.60C5TOEMRLIKX125.
Инструмент статический19
- 27.C5C06WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C06WNL29, полигональный хвостовик ISO 26623 (PSC 50C), длина 29 мм
- 27.C5C08WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C08WNL29, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø08
- 27.C5C10WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C10WNL33, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø10
- 27.C5C12.7L50SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7L50SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø12,7 мм (1/2")
- 27.C5C12.7WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12,7 (1/2")
- 27.C5C12WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12
- 27.C5C15.88L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø15,88 мм (5/8")
- 27.C5C15.88WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø15,88 (5/8")
- 27.C5C16WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C16WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø16
- 27.C5C19.05L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø19,05 мм (3/4")
- 27.C5C19.05WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø19,05 (3/4")
- 27.C5C20WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C20WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø20
- 27.C5C25WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C25WNL50, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø25
- 31.C5C25L34Державка цанговая EWS 31.C5C25L34, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
- 31.C5C32L38Державка цанговая EWS 31.C5C32L38, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
- 31.C5C40L58Державка цанговая EWS 31.C5C40L58, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER40 (d 4–26 мм, ступень 1,0 мм)
- 42.C5C22L12Оправка фрезерная осевая EWS 42.C5C22L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
- 42.C5C27L12Оправка фрезерная осевая EWS 42.C5C27L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
- 42.C5C32L18Оправка фрезерная осевая EWS 42.C5C32L18, полигональный хвостовик ISO 26623 (PSC 50C), длина 18 мм
Запчасти к инструменту1
- 29.C5SЗаглушка EWS 29.C5S, полигональный хвостовик ISO 26623 (PSC 50), материал: сталь 16MnCr5
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100
