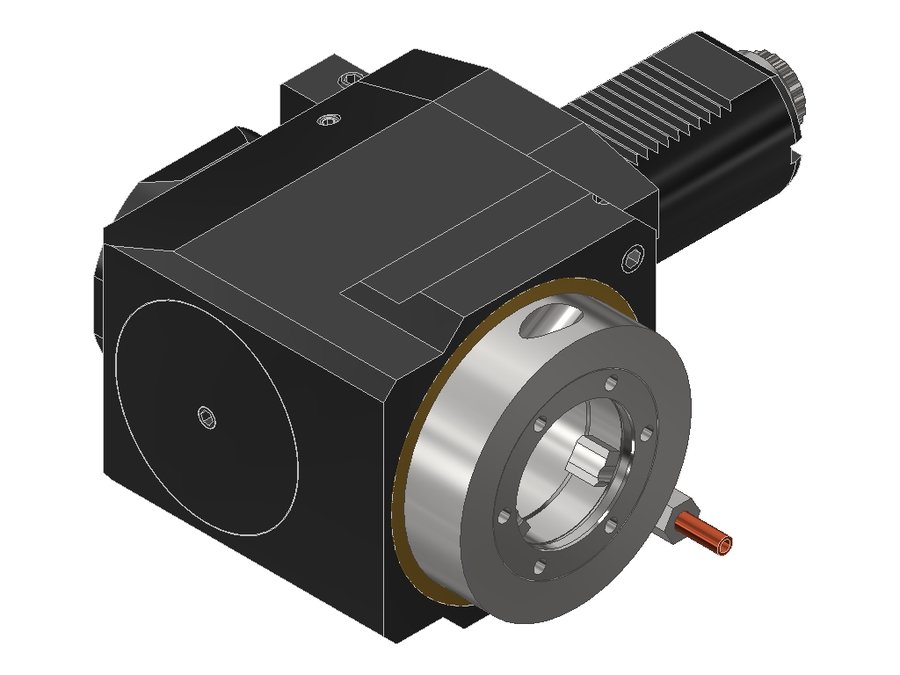

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V55480RIKD, хвостовик Ø50, EWS - Varia V5- адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.50V55480RIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V55480RIKD, хвостовик Ø50, EWS - Varia V5- адаптер

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV05000115
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментаEWS Varia V5
Функциональная длина75 мм
Вылет LPR127 мм
Масса9,481 кг
Высота104 мм
Общая длина220 мм
Ширина155 мм
Заказной номер EWS130572
Радиальная высота52 мм
Радиальная ширина65 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент100 Н·м
Функциональная ширина90 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.50V51809HESSLIKDGLX10050VDI50EWS Varia V5100152258
60.50V51809RIKDPIN6350VDI50EWS Varia V575127219
60.50V51809RLGL50VDI50EWS Varia V575127219
60.50V51809RLIKDGL50VDI50EWS Varia V575127219
60.50V55480L50VDI50EWS Varia V575127220
60.50V55480R50VDI50EWS Varia V575127220
60.50V55480RIKD50VDI50EWS Varia V575127220Текущая
60.50V55480RLIKDX12050VDI50EWS Varia V5120172265
60.50V55480RLX12050VDI50EWS Varia V5120172265
60.50V55482LIKD50VDI50EWS Varia V575127220
60.50V55482R50VDI50EWS Varia V575127220
60.50V55482RGL50VDI50EWS Varia V575127220
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.50V55480RIKD.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50, MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
