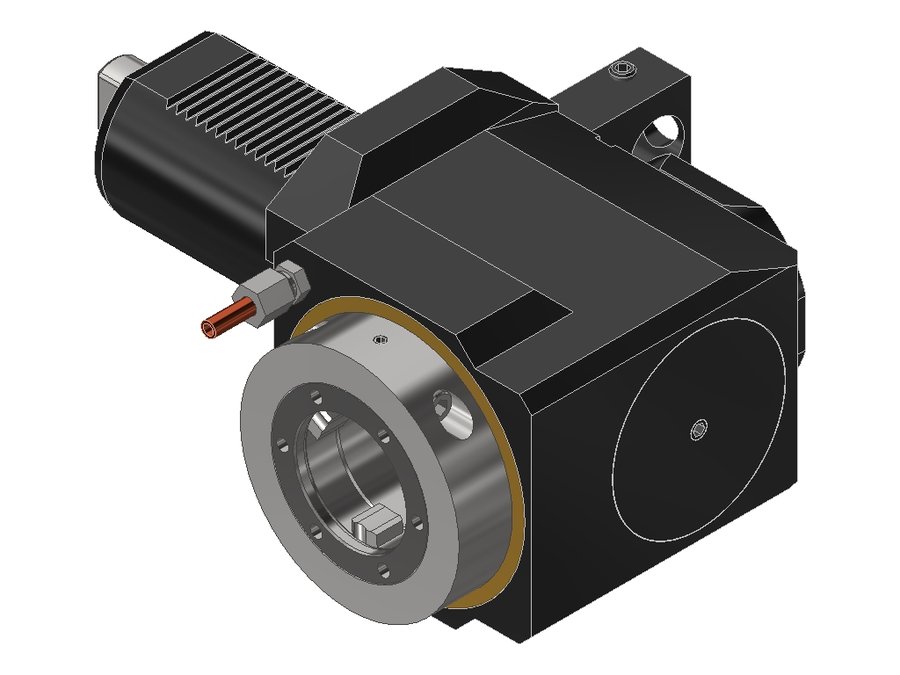

Головка приводная радиальная сверлильно-фрезерная EWS 60.60V5KR1809LIKD, хвостовик Ø60, система EWS Varia V5
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.60V5KR1809LIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.60V5KR1809LIKD, хвостовик Ø60, система EWS Varia V5

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV06000115
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениелевое
Присоединение к станкуVDI60
Присоединение инструментаEWS Varia V5

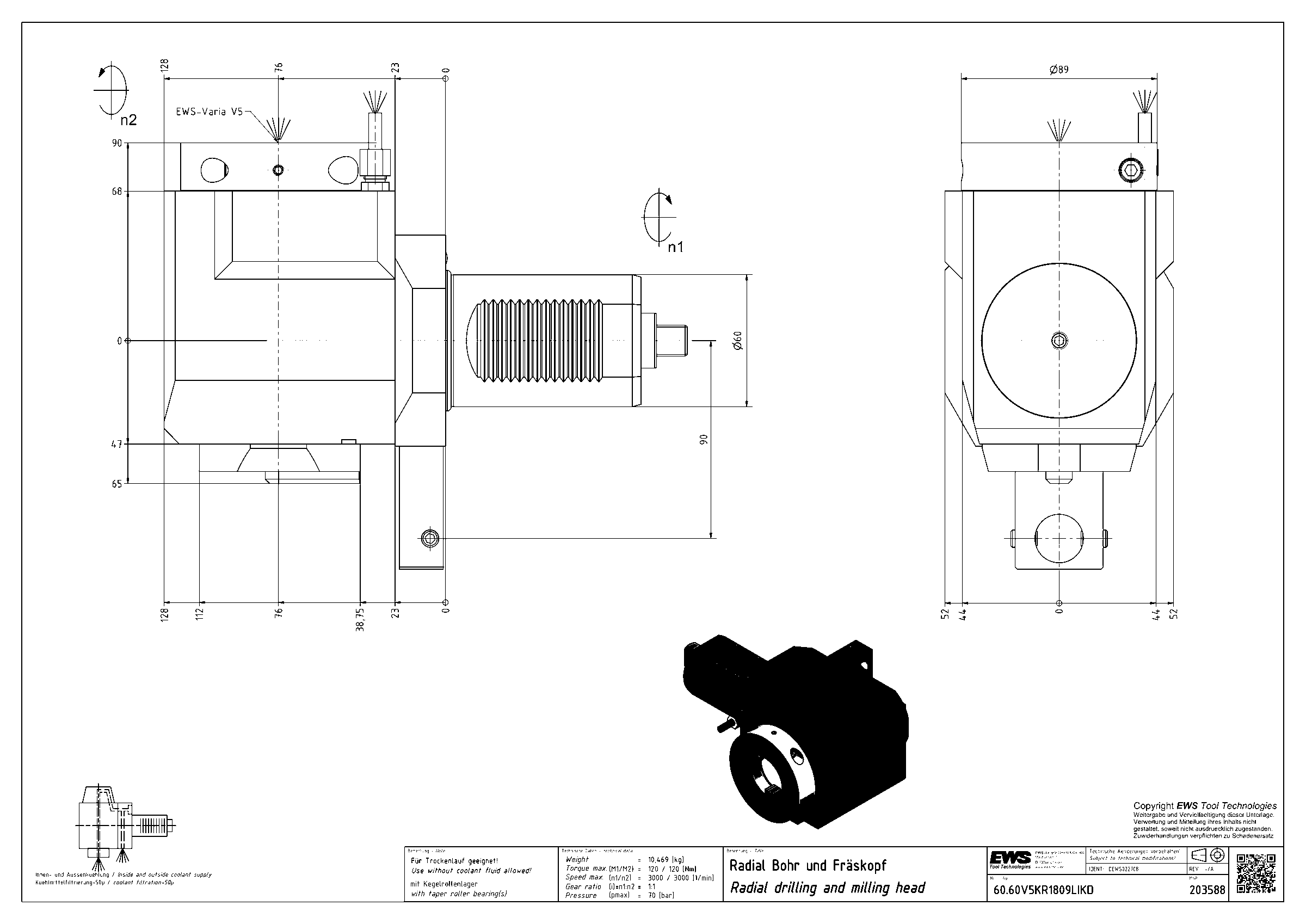

Функциональная длина76 мм
Вылет LPR128 мм
Масса10,469 кг
Высота104 мм
Общая длина238 мм
Ширина155 мм
Заказной номер EWS203588
Радиальная высота52 мм
Радиальная ширина65 мм
Передаточное отношение1:1
Макс. частота вращения3000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент120 Н·м
Функциональная ширина90 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.60V5KR1809LIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia

Система Varia заменена системой Varia VX — дальнейшим развитием быстросменной системы.

Для новых закупок рекомендуется сразу приобретать актуальную систему.

Если система Varia уже используется в производстве, возможен переход на новую версию.

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.50V55480RLIKDX12050VDI50EWS Varia V5120172265
60.50V55480RLX12050VDI50EWS Varia V5120172265
60.50V55482LIKD50VDI50EWS Varia V575127220
60.50V55482R50VDI50EWS Varia V575127220
60.50V55482RGL50VDI50EWS Varia V575127220
60.60C5TOEMRLIKX12560VDI60PSC 50125177,5277,5
60.60V5KR1809LIKD60VDI60EWS Varia V576128238Текущая
60.60V5KR1809RIKD60VDI60EWS Varia V576128238
60.60V5KR5482L60VDI60EWS Varia V576128236
60.60V5KR5482LI260VDI60EWS Varia V581133,5241,5
60.60V5KR5482LIKD60VDI60EWS Varia V576128236
60.60V5KR5482LIKI260VDI60EWS Varia V581133,5241,5
