EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.50V55482RGL

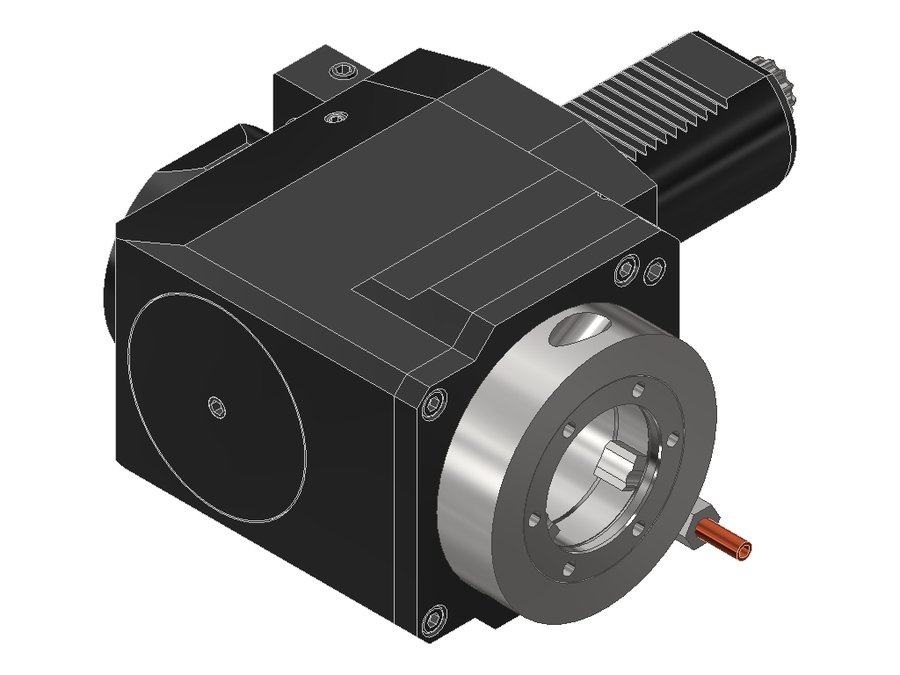

Головка приводная радиальная сверлильно-фрезерная EWS 60.50V55482RGL, хвостовик Ø50, EWS - Varia V5- адаптер
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV05000115 |
| Код интерфейса инструмента | EWC00500195 |
| Подвод СОЖ | наружный |
| Привод | DIN 5482 |
| Диаметр хвостовика | 50 мм |
| Исполнение | правое |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | EWS Varia V5 |
| Функциональная длина | 75 мм |
| Вылет LPR | 127 мм |
| Масса | 9,96 кг |
| Высота | 104 мм |
| Общая длина | 220 мм |
| Ширина | 161 мм |
| Заказной номер EWS | 178035 |
| Радиальная высота | 52 мм |
| Радиальная ширина | 60 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Система EWS Varia | EWS Varia V5 |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 101 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.50V55480R | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 220 | |
| 60.50V55480RIKD | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 220 | |
| 60.50V55480RLIKDX120 | 50 | VDI50 | EWS Varia V5 | 120 | 172 | 265 | |
| 60.50V55480RLX120 | 50 | VDI50 | EWS Varia V5 | 120 | 172 | 265 | |
| 60.50V55482LIKD | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 220 | |
| 60.50V55482R | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 220 | |
| 60.50V55482RGL | 50 | VDI50 | EWS Varia V5 | 75 | 127 | 220 | Текущая |
| 60.60C5TOEMRLIKX125 | 60 | VDI60 | PSC 50 | 125 | 177,5 | 277,5 | |
| 60.60V5KR1809LIKD | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 238 | |
| 60.60V5KR1809RIKD | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 238 | |
| 60.60V5KR5482L | 60 | VDI60 | EWS Varia V5 | 76 | 128 | 236 | |
| 60.60V5KR5482LI2 | 60 | VDI60 | EWS Varia V5 | 81 | 133,5 | 241,5 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.50V55482RGL.
Запчасти к инструменту1
- VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET
Ключи и отвёртки1
- DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
