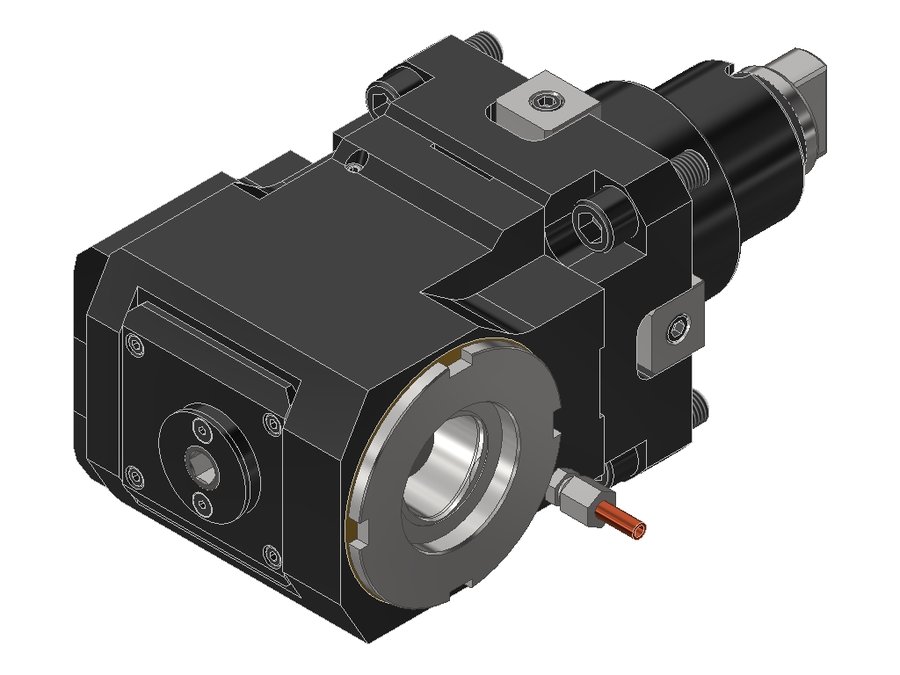

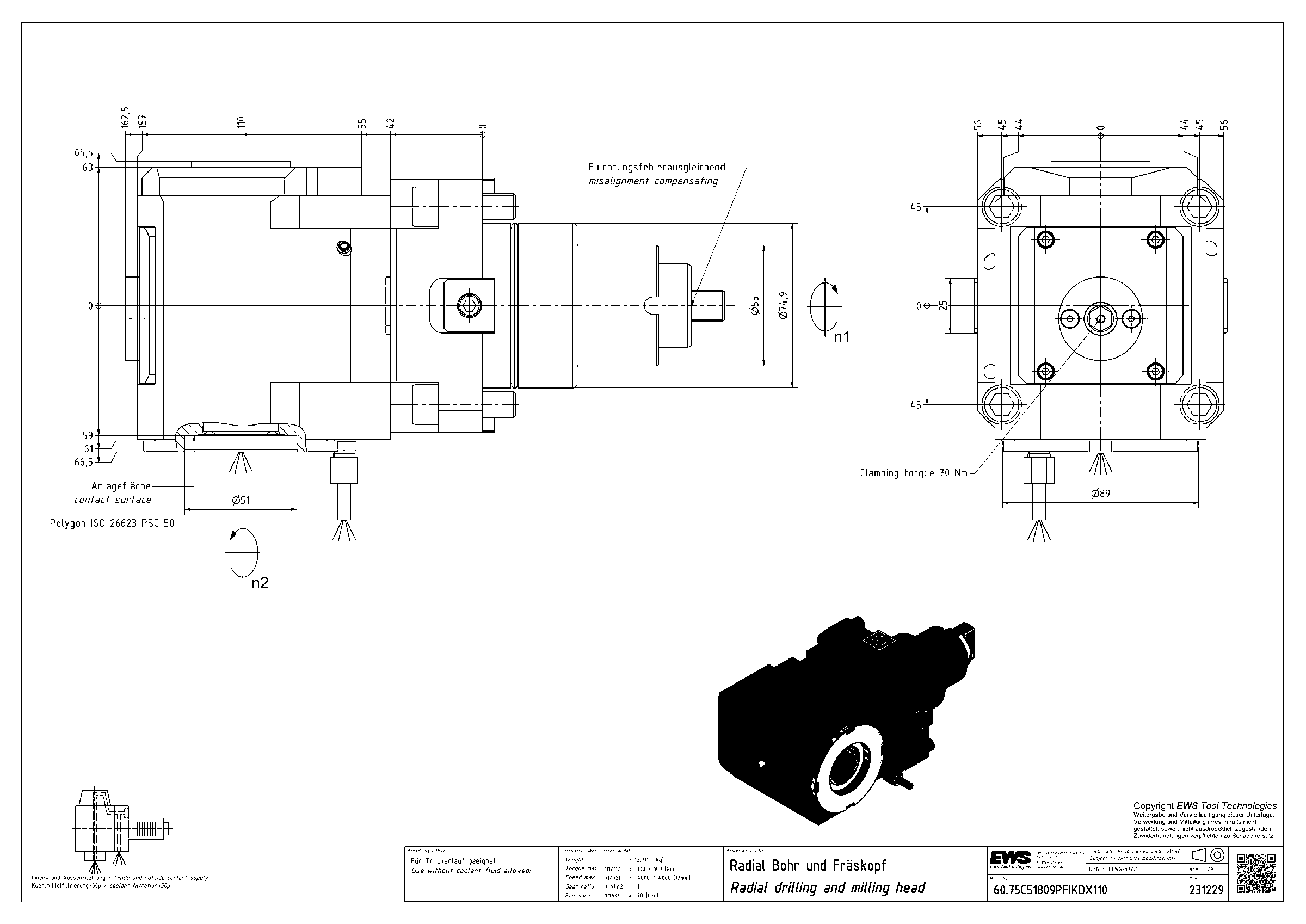

Головка приводная радиальная сверлильно-фрезерная EWS 60.75C51809PFIKDX110, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.75C51809PFIKDX110

Головка приводная радиальная сверлильно-фрезерная EWS 60.75C51809PFIKDX110, хвостовик Ø75, полигональный хвостовик ISO 26623 (PSC 50)

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB090A7515
Код интерфейса инструментаCCS05000195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика75 мм
Исполнениеправое
Присоединение к станкуBMT75
Присоединение инструментаPSC 50
Функциональная длина110 мм
Вылет LPR155 мм
Масса13,711 кг
Высота112 мм
Общая длина265 мм
Ширина132 мм
Заказной номер EWS231229
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина66,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.75C51809PFIKDX110 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

PSC — стандартизованный интерфейс

  • Типоразмер PSC 50:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 70 Н·м
    • Усилие зажима 27 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.75C5V80IKX8575BMT75PSC 5085132242
60.75C5VL875BMT75PSC 5060111,5226,5
60.75C5VL8IKD75BMT75PSC 5060111,5226,5
60.75C5180975BMT75PSC 5060108218
60.75C51809IK75BMT75PSC 5060110,5220,5
60.75C51809IKX11075BMT75PSC 50110157267
60.75C51809PFIKDX11075BMT75PSC 50110155265Текущая
60.75C51809X11075BMT75PSC 50110157267
60.75V5KR1809I2GLX11075BMT75EWS Varia V5110163273
60.75V5KR1809IKDI2GLX11075BMT75EWS Varia V5110163273
60.75V5VL8GL75BMT75EWS Varia V560107222
60.75V5VL8IKDGL75BMT75EWS Varia V560107222
