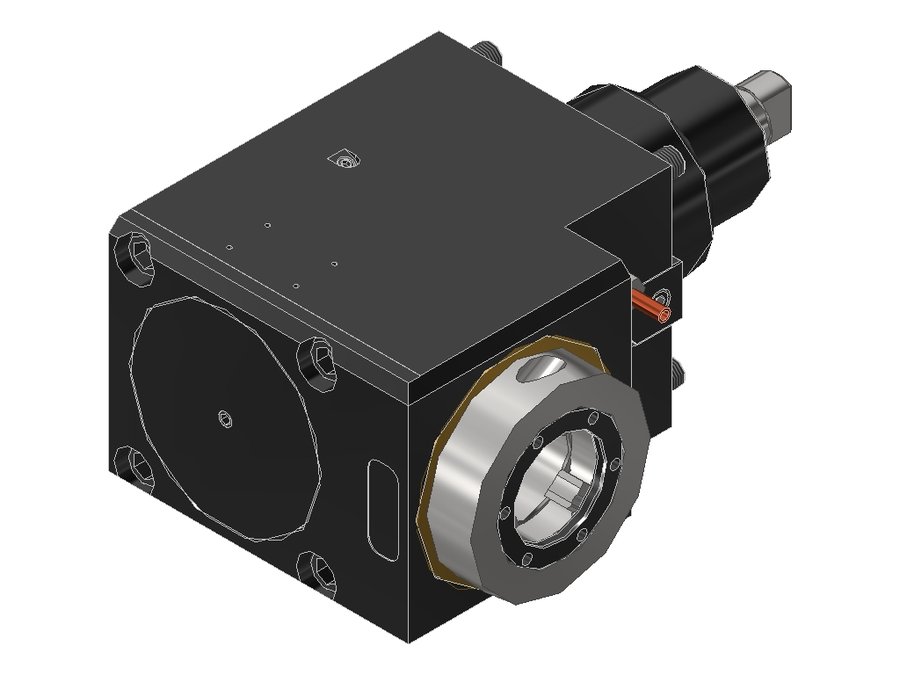

Головка приводная радиальная сверлильно-фрезерная EWS 60.75V5KR1809I2GLX110, хвостовик Ø75, система EWS Varia V5
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.75V5KR1809I2GLX110

Головка приводная радиальная сверлильно-фрезерная EWS 60.75V5KR1809I2GLX110, хвостовик Ø75, система EWS Varia V5

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB090A7515
Код интерфейса инструментаEWC00500195
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика75 мм
Исполнениеправое
Присоединение к станкуBMT75
Присоединение инструментаEWS Varia V5
Функциональная длина110 мм
Вылет LPR163 мм
Масса18,915 кг
Высота112 мм
Общая длина273 мм
Ширина188 мм
Заказной номер EWS241704
Радиальная ширина75,5 мм
Передаточное отношение2:1
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент80 Н·м
Функциональная ширина112,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.75V5KR1809I2GLX110 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia

Система Varia заменена системой Varia VX — дальнейшим развитием быстросменной системы.

Для новых закупок рекомендуется сразу приобретать актуальную систему.

Если система Varia уже используется в производстве, возможен переход на новую версию.

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

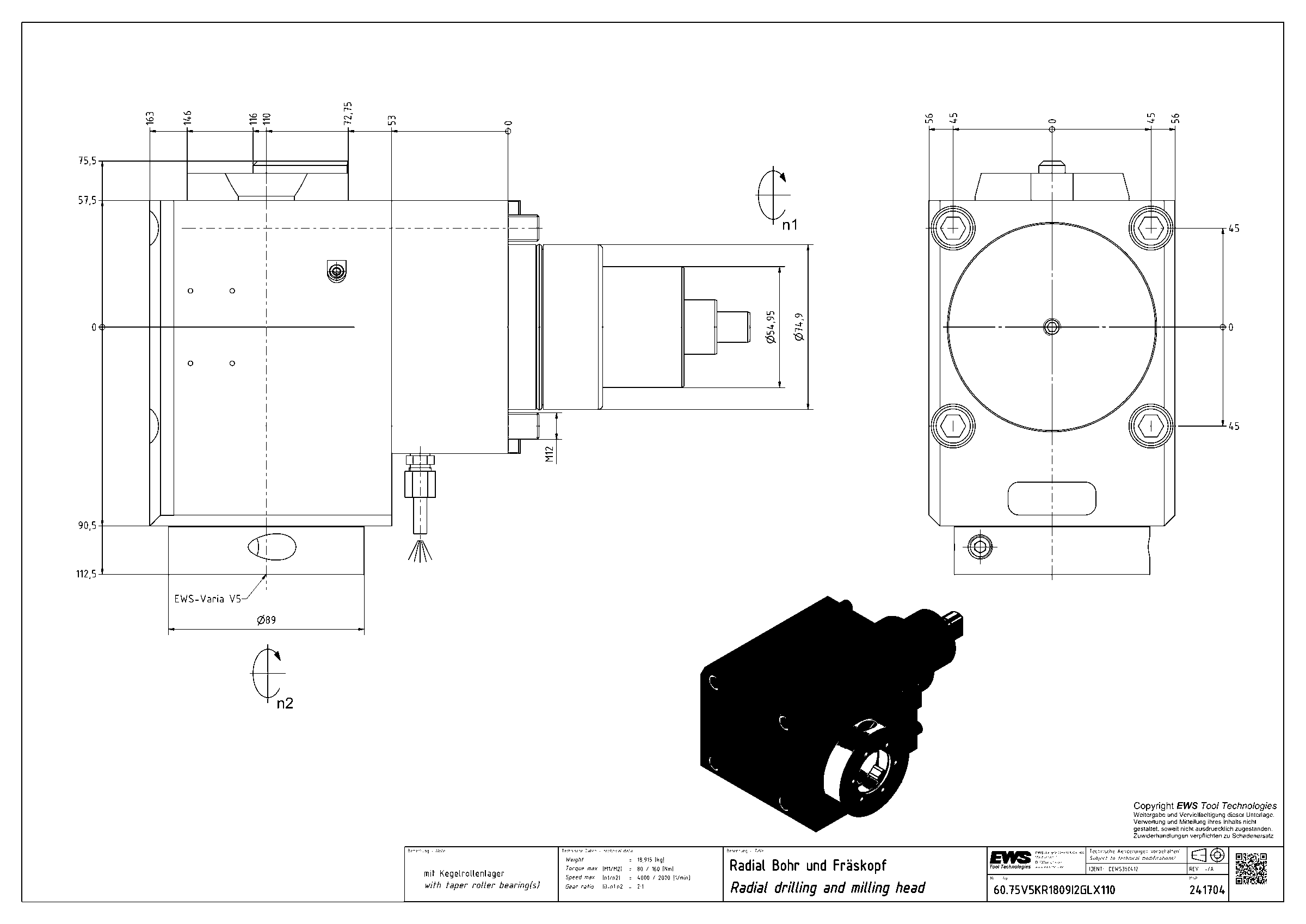

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.75C5VL8IKD75BMT75PSC 5060111,5226,5
60.75C5180975BMT75PSC 5060108218
60.75C51809IK75BMT75PSC 5060110,5220,5
60.75C51809IKX11075BMT75PSC 50110157267
60.75C51809PFIKDX11075BMT75PSC 50110155265
60.75C51809X11075BMT75PSC 50110157267
60.75V5KR1809I2GLX11075BMT75EWS Varia V5110163273Текущая
60.75V5KR1809IKDI2GLX11075BMT75EWS Varia V5110163273
60.75V5VL8GL75BMT75EWS Varia V560107222
60.75V5VL8IKDGL75BMT75EWS Varia V560107222
60.75V51809GLX7075BMT75EWS Varia V570125235
60.75V51809GLX9075BMT75EWS Varia V590145255
