EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI · арт. 80.4032VL3LIM

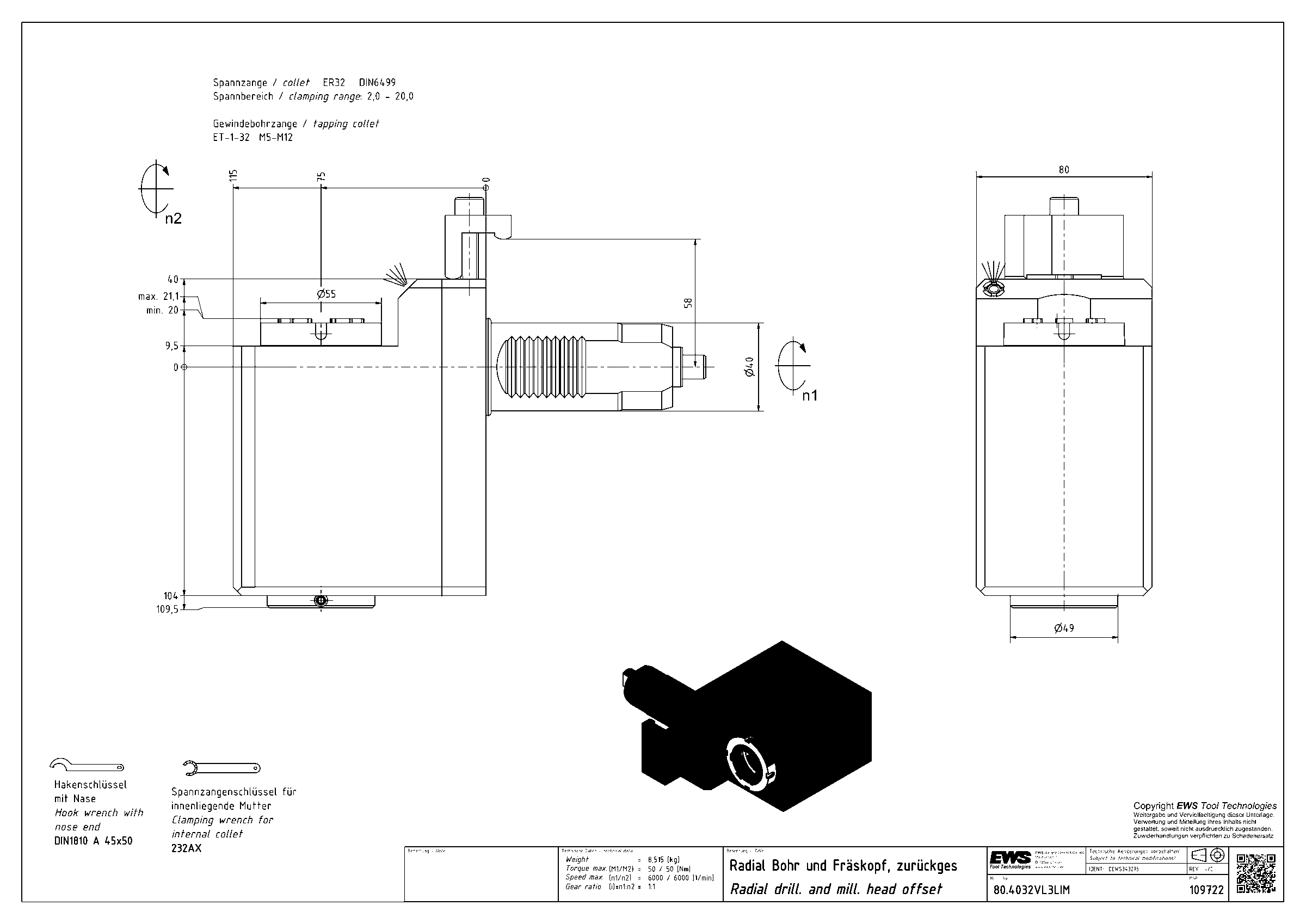

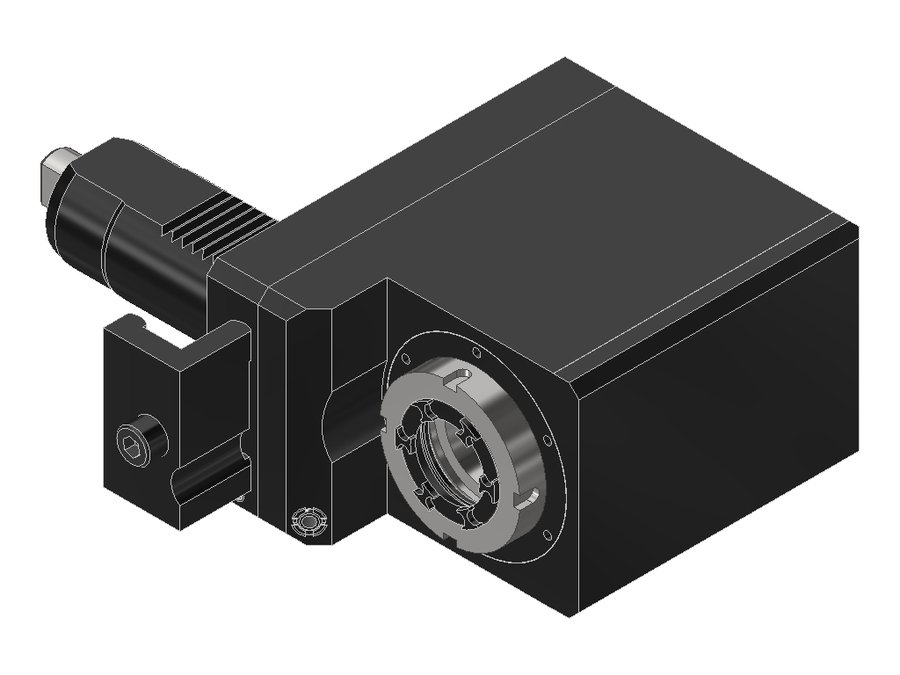

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.4032VL3LIM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | зажимная планка |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 40 мм |
| Исполнение | левое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 75 мм |
| Вылет LPR | 115 мм |
| Масса | 8,515 кг |
| Высота | 80 мм |
| Общая длина | 215 мм |
| Ширина | 149,5 мм |
| Заказной номер EWS | 109722 |
| Радиальная высота | 40 мм |
| Радиальная ширина | 109,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 20 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для VDI — 224 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.4032LCTXRLIM | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 80.4032SQT10LIMX100 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 100 | 138 | 199 | |
| 80.4032SQT15LIKDI1IM | 40 | VDI40 shaft rotated 30° | цанга ER32 | 130 | 168 | 246 | |
| 80.4032SQT15LIKDIM#01 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 130 | 168 | 246 | |
| 80.4032SQT15LIM#01 | 40 | VDI40 shaft rotated 30° | цанга ER32 | 130 | 168 | 246 | |
| 80.4032VL3LIKDIM | 40 | VDI40 | цанга ER32 | 75 | 115 | 215 | |
| 80.4032VL3LIM | 40 | VDI40 | цанга ER32 | 75 | 115 | 215 | Текущая |
| 80.4032VLHP3LIKDIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 213 | |
| 80.5040DSQT28 | 50 | VDI50 shaft rotated 30° | ER40 | 160 | 210 | 295 | |
| 80.5040DSQT28IK | 50 | VDI50 shaft rotated 30° | ER40 | 160 | 206 | 291 | |
| 80.5040LB35L | 50 | VDI50 | ER40 | 112 | 156 | 261 | |
| 80.5040LB35LIKD | 50 | VDI50 | ER40 | 112 | 156 | 261 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.4032VL3LIM.
Ключи и отвёртки3
- 232AXКлюч для зажимной гайки EWS 232AX
- AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
- DIN1810 B - 52X55Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 52X55
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
