EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.4040DSQT15

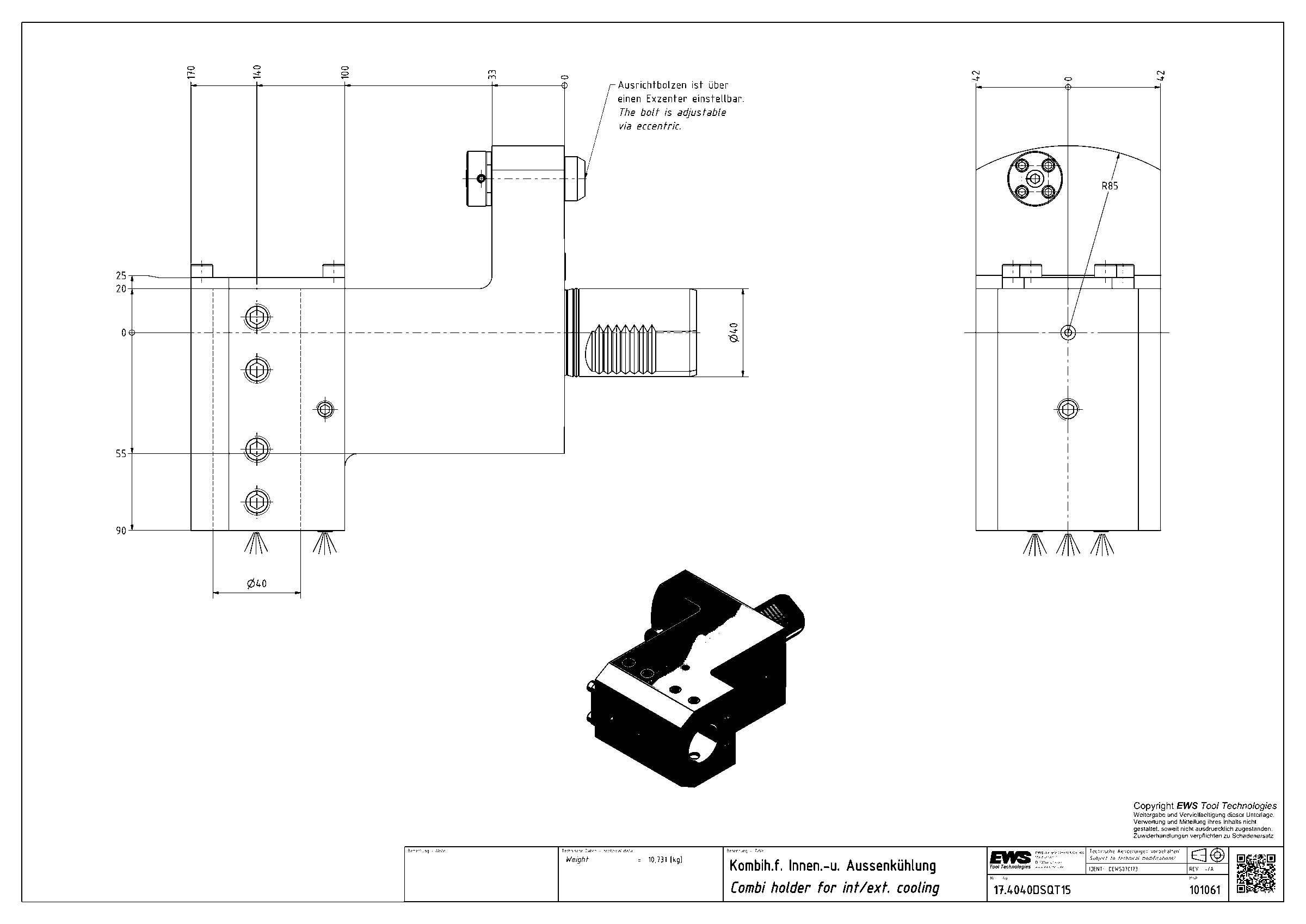

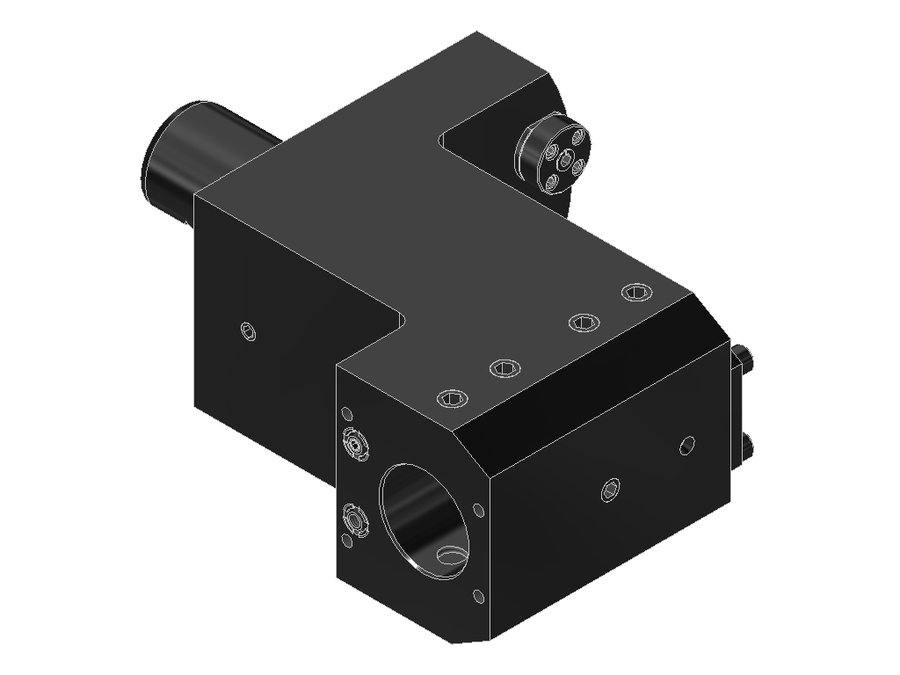

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040DSQT15, хвостовик Ø40, отверстие Ø40 мм
| Система фиксации в гнезде | эксцентриковый штифт (регулируемый) |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV04000315 |
| Код интерфейса инструмента | ZYL04002215 |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 shaft rotated 30° |
| Присоединение инструмента | Ø 40.0 (boring bar) |
| Функциональная длина | 140 мм |
| Вылет LPR | 170 мм |
| Масса | 10,731 кг |
| Высота | 84 мм |
| Общая длина | 230 мм |
| Ширина | 110 мм |
| Заказной номер EWS | 101061 |
| Радиальная ширина | 20 мм |
| Функциональная ширина | 90 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.4040CTXTF | 40 | VDI40 | Ø 40.0 (boring bar) | 100 | 130 | 193 | |
| 17.4040CTXTF-PL | 40 | VDI40 Proline | Ø 40.0 (boring bar) | 100 | 130 | 193 | |
| 17.4040DCTX | 40 | VDI40 | Ø 40.0 (boring bar) | 100 | 140 | 203 | |
| 17.4040DCTXTF | 40 | VDI40 | Ø 40.0 (boring bar) | 100 | 140 | 203 | |
| 17.4040DCTXTF-PL | 40 | VDI40 Proline | Ø 40.0 (boring bar) | 100 | 130 | 193 | |
| 17.4040DMP620 | 40 | VDI40 | Ø 40.0 (boring bar) | 150 | 180 | 240 | |
| 17.4040DSQT15 | 40 | VDI40 shaft rotated 30° | Ø 40.0 (boring bar) | 140 | 170 | 230 | Текущая |
| 17.4040DTOEMX100 | 40 | VDI40 | Ø 40.0 (boring bar) | 100 | 140 | 203 | |
| 17.4040G300RLW | 40 | VDI40 | Ø 40.0 (boring bar) | 90 | 120 | 183 | |
| 17.4040G400RLW | 40 | VDI40 | Ø 40.0 (boring bar) | 110 | 140 | 203 | |
| 17.4040LCTX | 40 | VDI40 | Ø 40.0 (boring bar) | 120 | 152 | 215 | |
| 17.4040LCTXTF | 40 | VDI40 | Ø 40.0 (boring bar) | 120 | 152 | 215 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.4040DSQT15.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
