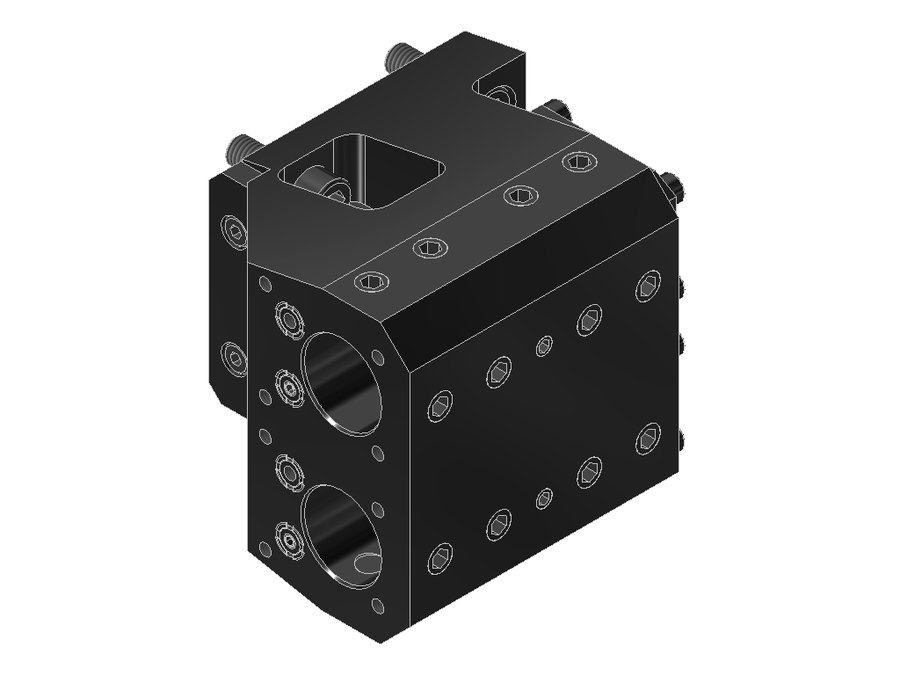

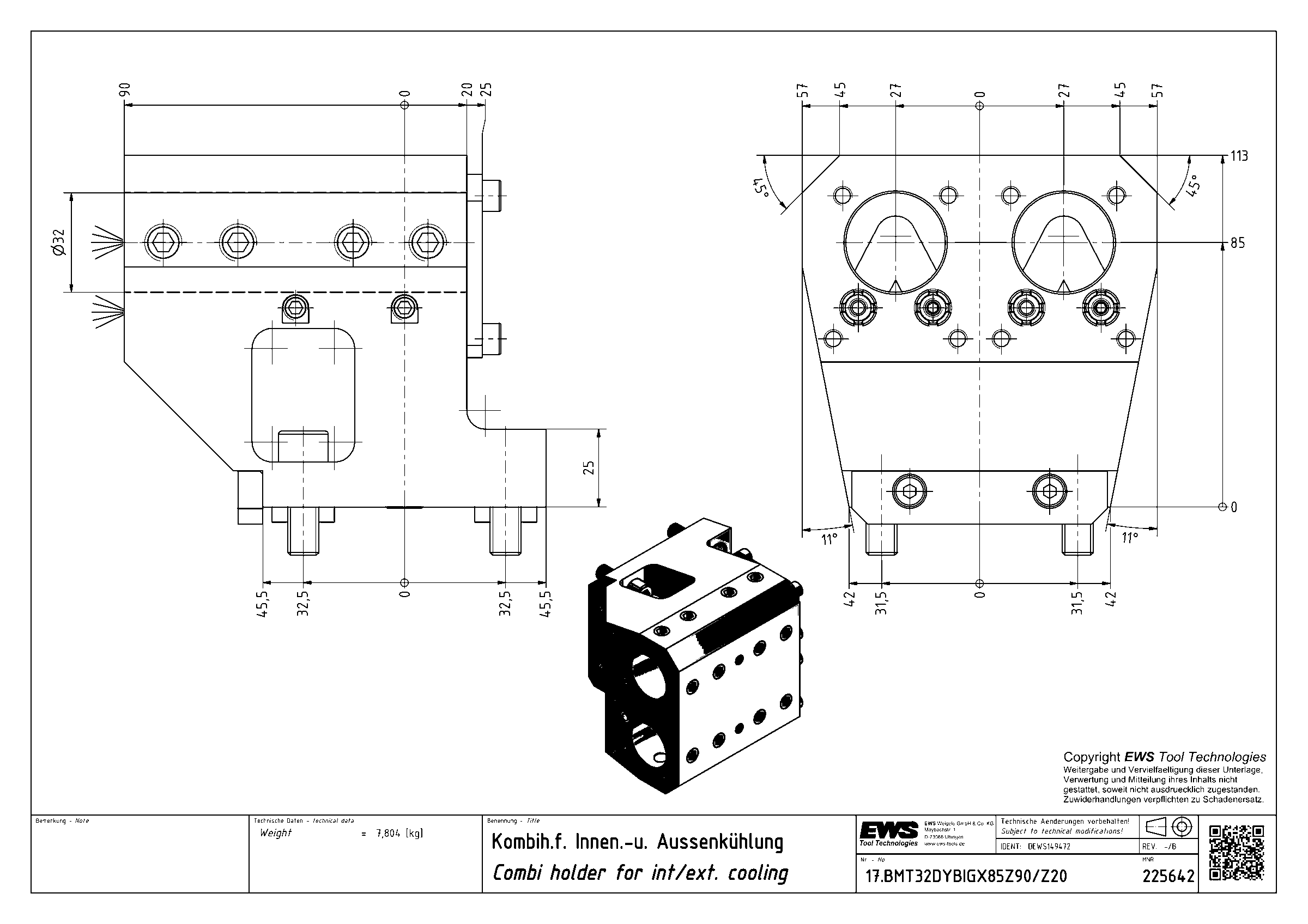

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT32DYBIGX85Z90/Z20, BMT, отверстие Ø32 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB063A5515 |
| Код интерфейса инструмента | ZYL03202215 |
| Исполнение | левое |
| Присоединение к станку | BMT55 Biglia |
| Присоединение инструмента | борштанга Ø32 |
| Функциональная длина | 85 мм |
| Вылет LPR | 113 мм |
| Масса | 7,804 кг |
| Высота | 114 мм |
| Общая длина | 118,5 мм |
| Ширина | 110 мм |
| Заказной номер EWS | 225642 |
| Радиальная высота | 57 мм |
| Радиальная ширина | 20 мм |
| Функциональная ширина | 90 мм |
