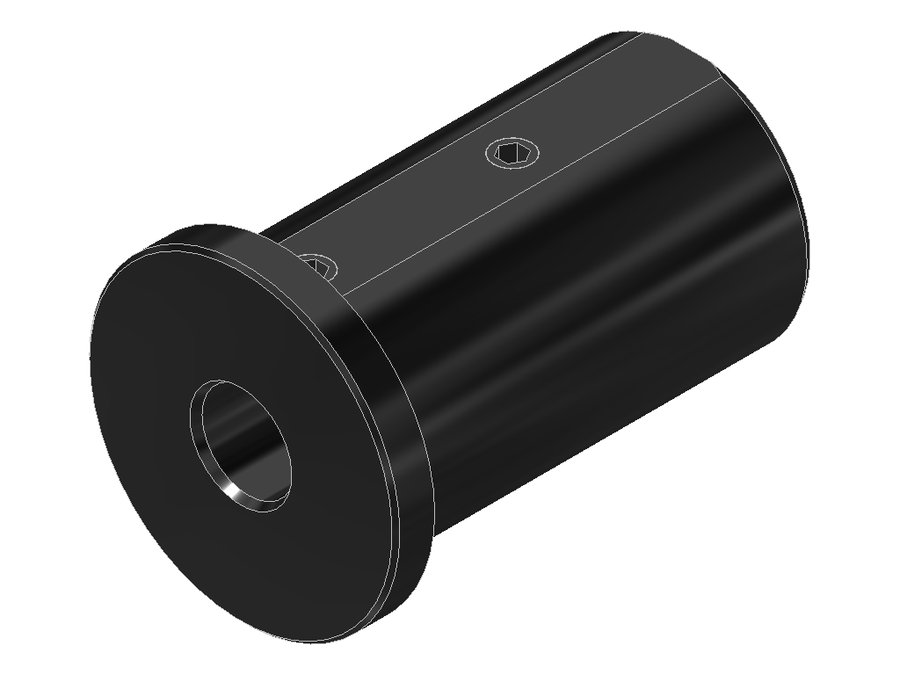

Втулка переходная EWS 28.3212G200, хвостовик Ø32, отверстие Ø12 мм
EWS · Втулки переходные EWS · арт. 28.3212G200

Втулка переходная EWS 28.3212G200, хвостовик Ø32, отверстие Ø12 мм

Угол выхода0°
Диаметр корпуса40 мм
Код интерфейса станкаZYL03202215
Код интерфейса инструментаZYL01202215
Диаметр хвостовика32 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø12
Вылет LPR5 мм
Масса0,32 кг
Общая длина58 мм
Заказной номер EWS135768

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 28.3212G200 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Материалы

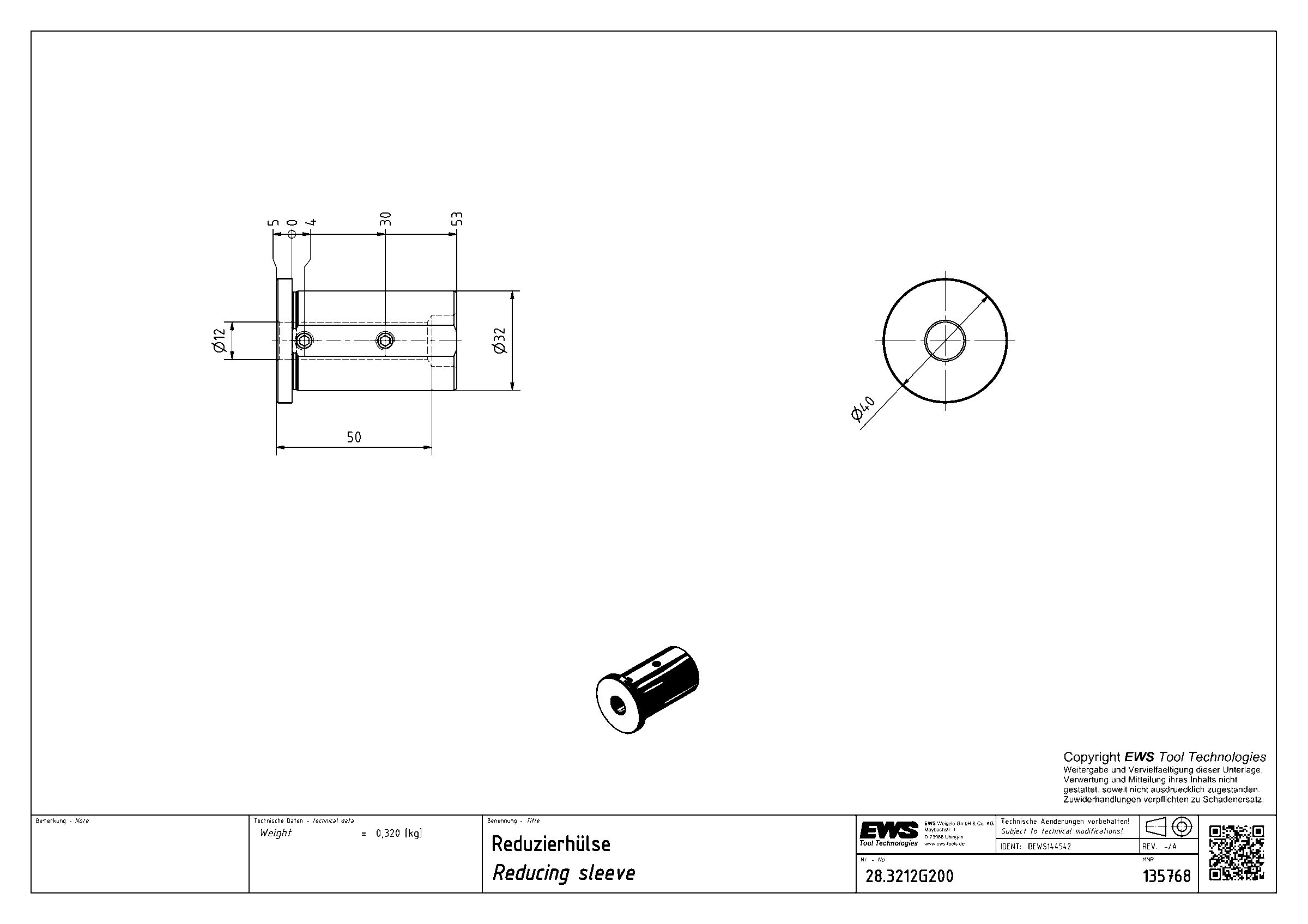

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Втулки переходные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.3208HYD320,315———
28.3210320,26450——
28.3210G200320,33758нейтральноеборштанга Ø10
28.3210G200IK320,3661нейтральноеборштанга Ø10
28.3210HYD320,297———
28.3212320,25350——
28.3212G200320,3258нейтральноеборштанга Ø12Текущая
28.3212G200IK320,34261нейтральноеборштанга Ø12
28.3212HYD320,3———
28.3214HYD32——нейтральноегидропатрон Ø14
28.3216320,22350——
28.3216G200320,25158нейтральноеборштанга Ø16

Совместимость

Связанные позиции по данным производителя — 124 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 28.3212G200.

Переходники6

  • 28.1203HYDВтулка переходная EWS 28.1203HYD, 12, 03
  • 28.1204HYDВтулка переходная EWS 28.1204HYD, хвостовик Ø12, гидропатрон Ø мм
  • 28.1205HYDВтулка переходная EWS 28.1205HYD, 12, 05
  • 28.1206HYDВтулка переходная EWS 28.1206HYD, 12, 06
  • 28.1208HYDВтулка переходная EWS 28.1208HYD, 12, 08
  • 28.1210HYDВтулка переходная EWS 28.1210HYD, 12, 10

Подходит к позициям

У этих позиций 28.3212G200 указан производителем как подходящий.

Инструмент статический112

  • 17.2532ABCДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532ABC, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532ABCVДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532ABCV, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532DE332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DE332, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532DG200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DG200RLW, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532DMFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DMFT, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532DMFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DMFTTF, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532E332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532E332, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532E332RLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532E332RL, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532G200Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532G200RLVДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200RLV, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532G200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200RLW, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532G200VДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200V, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532MFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532MFT, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532MFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532MFTTF, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532TDX70Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532TDX70, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532TNEДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532TNE, хвостовик Ø25, отверстие Ø32 мм
  • 17.3032CTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032CTX, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032CTXTF, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032DCTX, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032DCTXTF, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032DG300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032DG300RLW, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032E365A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032E365A35, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032G300Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032G300, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032G300RLW, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032G300VДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032G300V, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTX, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRL, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLTFLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFL, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLTFLZ-40Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFLZ-40, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLTFRДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFR, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLTFRZ-40Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFRZ-40, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLZ-40Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLZ-40, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXTF, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LDCTX, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LDCTXTF, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LDTOEMX100A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LDTOEMX100A35, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LE365A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LE365A35, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LT10Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LT10, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LTOEMX100A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LTOEMX100A35, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032TNX65Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032TNX65, хвостовик Ø30, отверстие Ø32 мм

Показаны первые 40 из 112. Остальные — в разделе Инструмент статический.

Переходники4

  • 28.4032SВтулка переходная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
  • 28.4032S-M6Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм
  • 28.5032SВтулка переходная EWS 28.5032S, хвостовик Ø50, отверстие Ø32 мм
  • 28.5032SIKВтулка переходная EWS 28.5032SIK, хвостовик Ø50, отверстие Ø32 мм

Адаптеры с хвостовиком по DIN 698712

  • 27.SK4032L75WPДержавка для свёрл со сменными пластинами EWS 27.SK4032L75WP, SK40, d 32 мм, вылет LPR 75 мм
  • 27.SK5032L70WPДержавка для свёрл со сменными пластинами EWS 27.SK5032L70WP, SK50, d 32 мм, вылет LPR 70 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
