EWS · Втулки редукционные EWS · арт. 28.3212G200IK

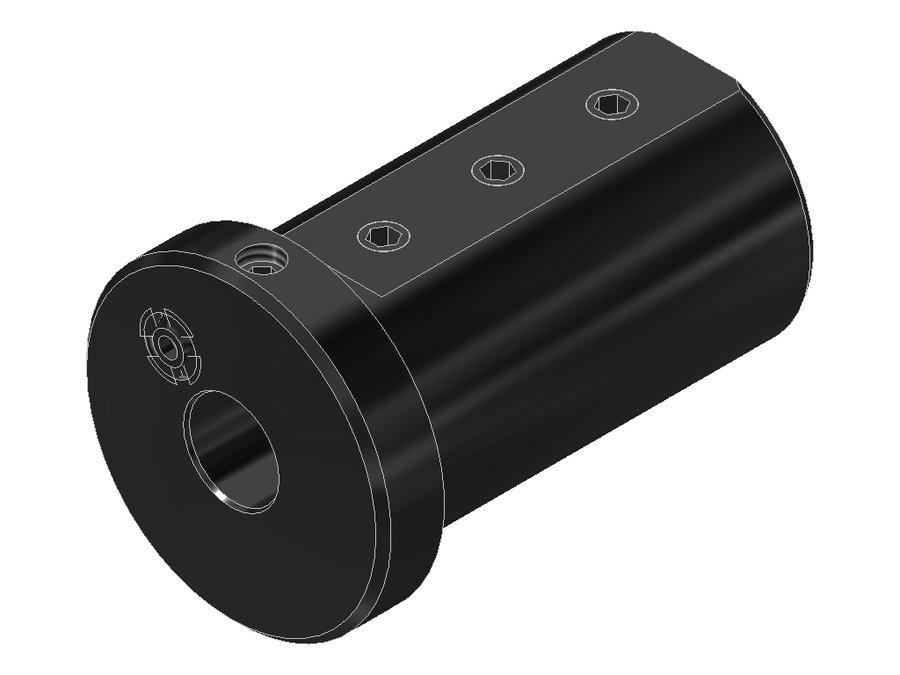

Втулка редукционная EWS 28.3212G200IK, хвостовик Ø32, отверстие Ø12 мм

Угол выхода	0°
Диаметр корпуса	40 мм
Код интерфейса станка	ZYL03202215
Код интерфейса инструмента	ZYL01202215
Диаметр хвостовика	32 мм
Исполнение	нейтральное
Присоединение инструмента	Ø 12.0 (boring bar)
Вылет LPR	8 мм
Масса	0,342 кг
Общая длина	61 мм
Заказной номер EWS	136185

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

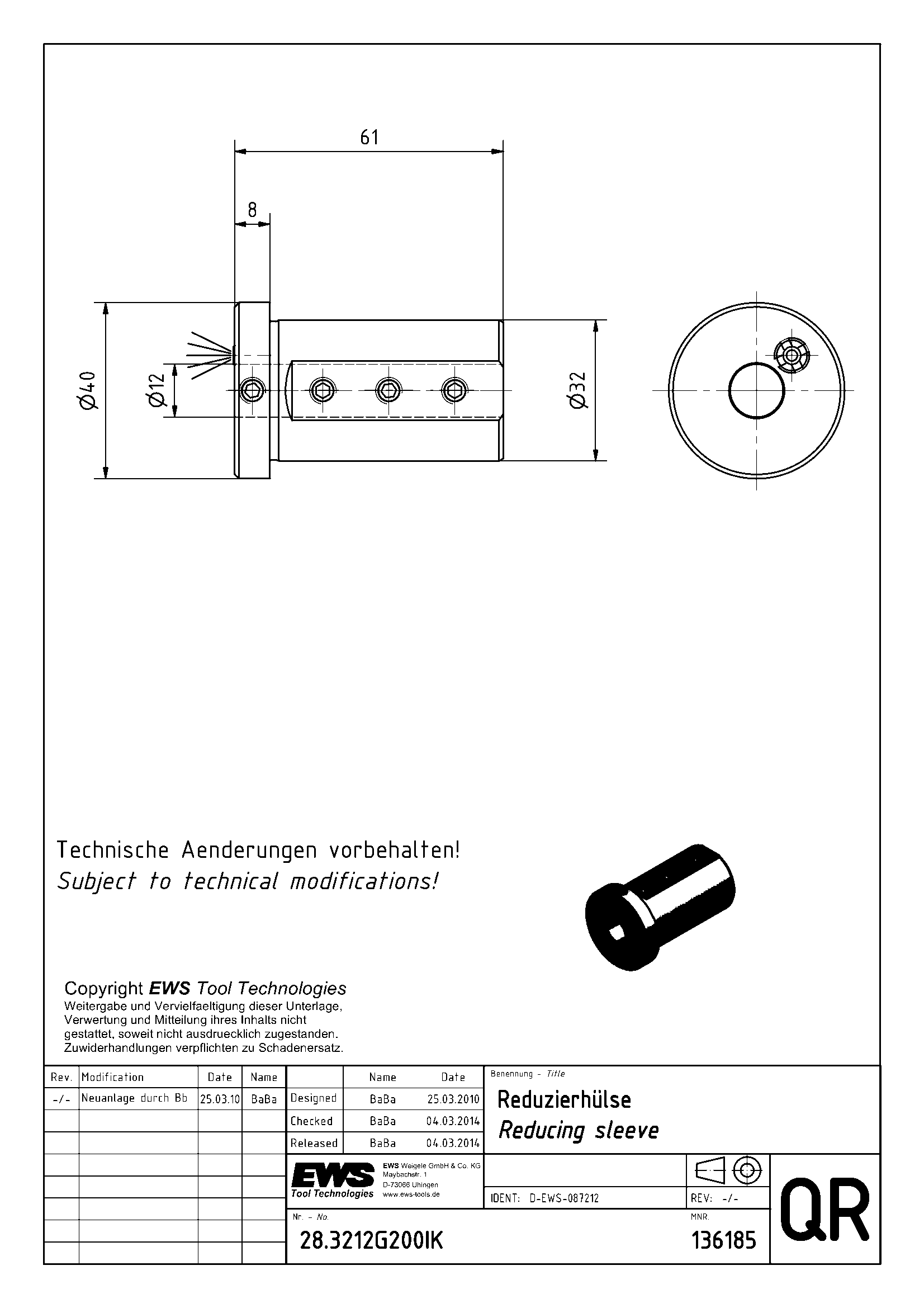

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Втулки редукционные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

Артикул	Диаметр хвостовика, мм	Масса, кг	Общая длина, мм	Исполнение	Присоединение инструмента	В список
28.3210	32	0,264	50	—	—
28.3210G200	32	0,337	58	нейтральное	Ø 10.0 (boring bar)
28.3210G200IK	32	0,36	61	нейтральное	Ø 10.0 (boring bar)
28.3210HYD	32	0,297	—	—	—
28.3212	32	0,253	50	—	—
28.3212G200	32	0,32	58	нейтральное	Ø 12.0 (boring bar)
28.3212G200IK	32	0,342	61	нейтральное	Ø 12.0 (boring bar)	Текущая
28.3212HYD	32	0,3	—	—	—
28.3214HYD	32	0	—	нейтральное	Hydraulic chuck Ø 14.0
28.3216	32	0,223	50	—	—
28.3216G200	32	0,251	58	нейтральное	Ø 16.0 (boring bar)
28.3216G200-GEW	32	0,288	58	нейтральное	Ø 16.0 (boring bar)

Показать ещё · всего в серии 156

Совместимость

Связанные позиции по данным производителя — 124 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 28.3212G200IK.

Переходники6

28.1203HYDВтулка редукционная EWS 28.1203HYD, 12, 03
28.1204HYDВтулка редукционная EWS 28.1204HYD, хвостовик Ø12, гидропатрон Ø04 мм
28.1205HYDВтулка редукционная EWS 28.1205HYD, 12, 05
28.1206HYDВтулка редукционная EWS 28.1206HYD, 12, 06
28.1208HYDВтулка редукционная EWS 28.1208HYD, 12, 08
28.1210HYDВтулка редукционная EWS 28.1210HYD, 12, 10

Подходит к позициям

У этих позиций 28.3212G200IK указан производителем как подходящий.

Инструмент статический112

17.2532ABCДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532ABC, хвостовик Ø25, отверстие Ø32 мм
17.2532ABCVДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532ABCV, хвостовик Ø25, отверстие Ø32 мм
17.2532DE332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DE332, хвостовик Ø25, отверстие Ø32 мм
17.2532DG200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DG200RLW, хвостовик Ø25, отверстие Ø32 мм
17.2532DMFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DMFT, хвостовик Ø25, отверстие Ø32 мм
17.2532DMFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DMFTTF, хвостовик Ø25, отверстие Ø32 мм
17.2532E332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532E332, хвостовик Ø25, отверстие Ø32 мм
17.2532E332RLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532E332RL, хвостовик Ø25, отверстие Ø32 мм
17.2532G200Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200, хвостовик Ø25, отверстие Ø32 мм
17.2532G200RLVДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200RLV, хвостовик Ø25, отверстие Ø32 мм
17.2532G200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200RLW, хвостовик Ø25, отверстие Ø32 мм
17.2532G200VДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200V, хвостовик Ø25, отверстие Ø32 мм
17.2532MFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532MFT, хвостовик Ø25, отверстие Ø32 мм
17.2532MFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532MFTTF, хвостовик Ø25, отверстие Ø32 мм
17.2532TDX70Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532TDX70, хвостовик Ø25, отверстие Ø32 мм
17.2532TNEДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532TNE, хвостовик Ø25, отверстие Ø32 мм
17.3032CTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032CTX, хвостовик Ø30, отверстие Ø32 мм
17.3032CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032CTXTF, хвостовик Ø30, отверстие Ø32 мм
17.3032DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032DCTX, хвостовик Ø30, отверстие Ø32 мм
17.3032DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032DCTXTF, хвостовик Ø30, отверстие Ø32 мм
17.3032DG300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032DG300RLW, хвостовик Ø30, отверстие Ø32 мм
17.3032E365A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032E365A35, хвостовик Ø30, отверстие Ø32 мм
17.3032G300Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032G300, хвостовик Ø30, отверстие Ø32 мм
17.3032G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032G300RLW, хвостовик Ø30, отверстие Ø32 мм
17.3032G300VДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032G300V, хвостовик Ø30, отверстие Ø32 мм
17.3032LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTX, хвостовик Ø30, отверстие Ø32 мм
17.3032LCTXRLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRL, хвостовик Ø30, отверстие Ø32 мм
17.3032LCTXRLTFLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFL, хвостовик Ø30, отверстие Ø32 мм
17.3032LCTXRLTFLZ-40Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFLZ-40, хвостовик Ø30, отверстие Ø32 мм
17.3032LCTXRLTFRДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFR, хвостовик Ø30, отверстие Ø32 мм
17.3032LCTXRLTFRZ-40Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFRZ-40, хвостовик Ø30, отверстие Ø32 мм
17.3032LCTXRLZ-40Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLZ-40, хвостовик Ø30, отверстие Ø32 мм
17.3032LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXTF, хвостовик Ø30, отверстие Ø32 мм
17.3032LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LDCTX, хвостовик Ø30, отверстие Ø32 мм
17.3032LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LDCTXTF, хвостовик Ø30, отверстие Ø32 мм
17.3032LDTOEMX100A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LDTOEMX100A35, хвостовик Ø30, отверстие Ø32 мм
17.3032LE365A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LE365A35, хвостовик Ø30, отверстие Ø32 мм
17.3032LT10Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LT10, хвостовик Ø30, отверстие Ø32 мм
17.3032LTOEMX100A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LTOEMX100A35, хвостовик Ø30, отверстие Ø32 мм
17.3032TNX65Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032TNX65, хвостовик Ø30, отверстие Ø32 мм

Показаны первые 40 из 112. Остальные — в разделе Инструмент статический.

Переходники4

28.4032SВтулка редукционная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
28.4032S-M6Втулка редукционная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм
28.5032SВтулка редукционная EWS 28.5032S, хвостовик Ø50, отверстие Ø32 мм
28.5032SIKВтулка редукционная EWS 28.5032SIK, хвостовик Ø50, отверстие Ø32 мм

Адаптеры с хвостовиком по DIN 698712

27.SK4032L75WPДержавка для свёрл со сменными пластинами EWS 27.SK4032L75WP, SK40, d 32 мм, вылет LPR 75 мм
27.SK5032L70WPДержавка для свёрл со сменными пластинами EWS 27.SK5032L70WP, SK50, d 32 мм, вылет LPR 70 мм
