EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT40DQSM200

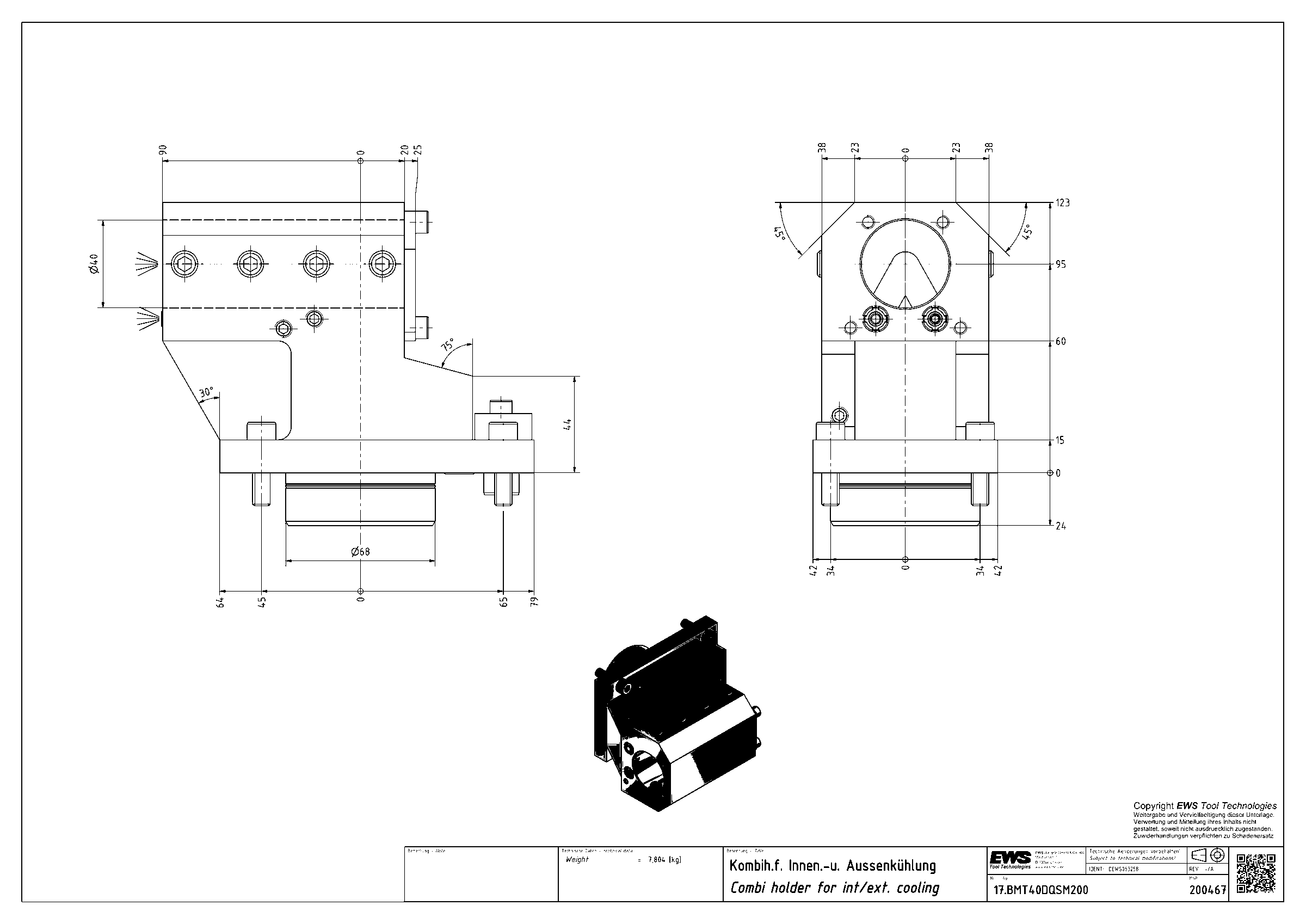

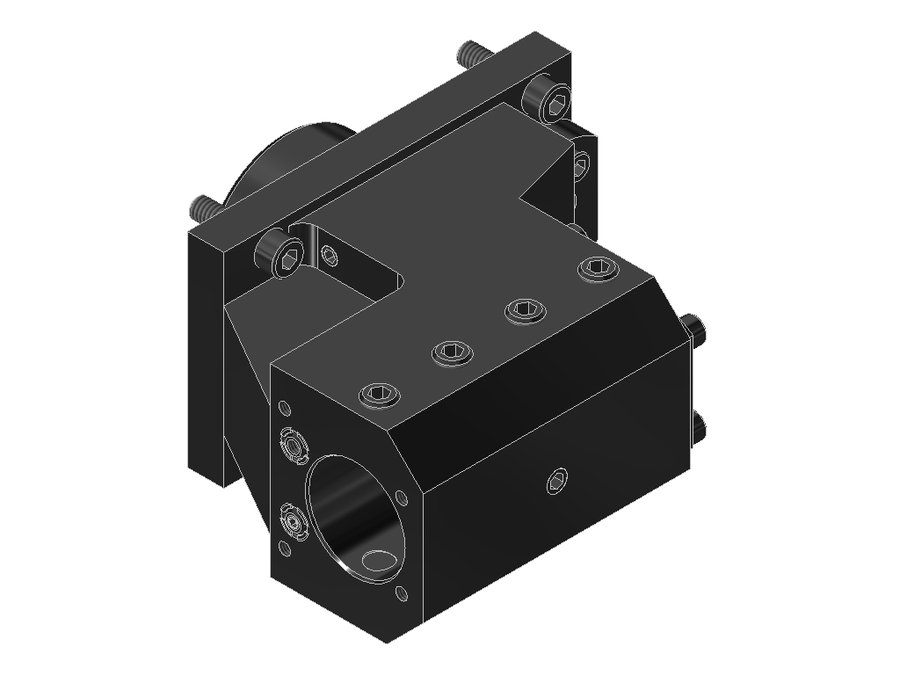

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT40DQSM200, BMT, отверстие Ø40 мм
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB068B6815 |
| Код интерфейса инструмента | ZYL04002215 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT68 Mazak |
| Присоединение инструмента | Ø 40.0 (boring bar) |
| Функциональная длина | 95 мм |
| Вылет LPR | 123 мм |
| Масса | 7,804 кг |
| Высота | 84 мм |
| Общая длина | 147 мм |
| Ширина | 110 мм |
| Заказной номер EWS | 200467 |
| Радиальная ширина | 20 мм |
| Функциональная ширина | 90 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT40DBMT65X100 | BMT65 | Ø 40.0 (boring bar) | 100 | 128 | 96 | 132,9 | |
| 17.BMT40DLB2000 | BMT60B Okuma | Ø 40.0 (boring bar) | 90 | 120 | 95 | 135 | |
| 17.BMT40DLB2000X110 | BMT60B Okuma | Ø 40.0 (boring bar) | 110 | 139 | 95 | 154 | |
| 17.BMT40DLT2000V16 | BMT55 Okuma | Ø 40.0 (boring bar) | 85 | 113 | 86 | 146,5 | |
| 17.BMT40DNT42X120 | BMT60 DMG Mori | Ø 40.0 (boring bar) | 120 | 150 | 108 | 165 | |
| 17.BMT40DNZ | BMT40 DMG Mori | Ø 40.0 (boring bar) | 100 | 125 | 78 | 137,1 | |
| 17.BMT40DQSM200 | BMT68 Mazak | Ø 40.0 (boring bar) | 95 | 123 | 84 | 147 | Текущая |
| 17.BMT40DTS4000V15 | BMT55F Takisawa | Ø 40.0 (boring bar) | 90 | 120 | 95 | 135 | |
| 17.BMT40EX910 | BMT60A Takisawa-Taiwan | Ø 40.0 (boring bar) | 90 | 120 | 92 | 145 | |
| 17.BMT40LB15 | BMT45x80 | Ø 40.0 (boring bar) | — | — | — | — | |
| 17.BMT40LB2000 | BMT60B Okuma | Ø 40.0 (boring bar) | 90 | 120 | 95 | 135 | |
| 17.BMT40LB4000 | BMT60A Okuma | Ø 40.0 (boring bar) | 90 | 123 | 100 | 138 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMT40DQSM200.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
