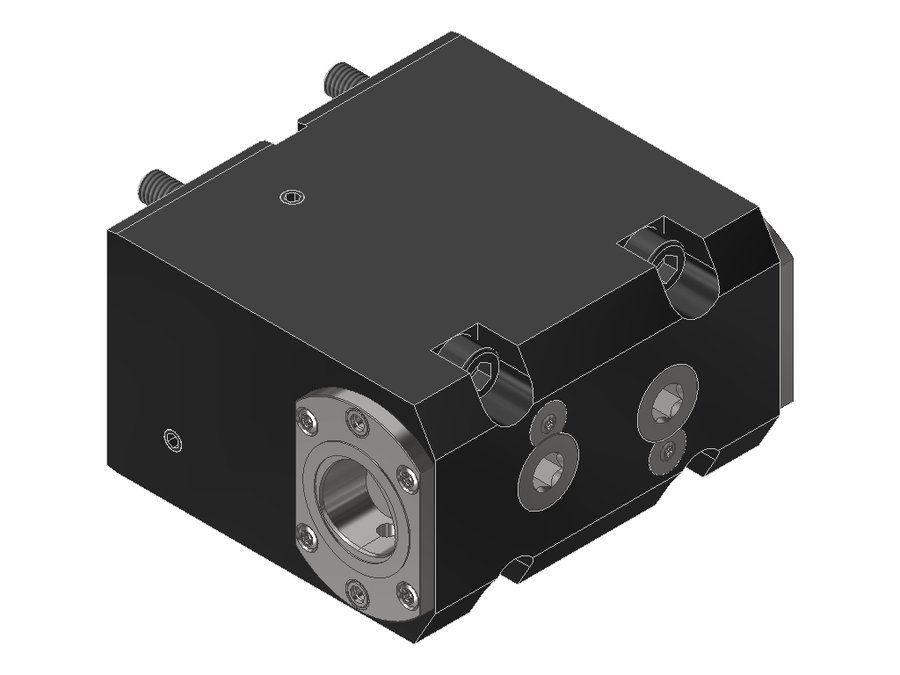

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTC4DNZX100, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMTC4DNZX100

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTC4DNZX100, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаCCS04000195
Исполнениенейтральное
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментаPSC 40
Функциональная длина100 мм
Вылет LPR124 мм
Масса9,317 кг
Высота78 мм
Общая длина136,1 мм
Ширина142 мм
Заказной номер EWSS04119
Функциональная ширина71 мм

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMT80P700BMT85Ø 80.0 (boring bar)85142130146,7
17.BMTC4DBMT55ÜKX100BMT55PSC 4010012485128,6
17.BMTC4DBMT55X100BMT55PSC 4010012485128,6
17.BMTC4DBMT65ÜKX100BMT65PSC 4010012495128,9
17.BMTC4DBMT65X100BMT65PSC 4010012495128,9
17.BMTC4DNZÜKX100BMT40 DMG MoriPSC 4010012478136,1
17.BMTC4DNZX100BMT40 DMG MoriPSC 4010012478136,1Текущая
17.BMTC4DTW10BMT55CPSC 40759980104,4
17.BMTC4DTW10ÜKBMT55CPSC 40759980104,4
17.BMTC5DNLX90BMT60 DMG MoriPSC 5090122108137
17.BMTKM40DNZBMT40 DMG MoriKM 40————
17.BMTKM50DHAAS65BMT65KM 5085112,595117,4
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.BMTC4DNZX100.

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
