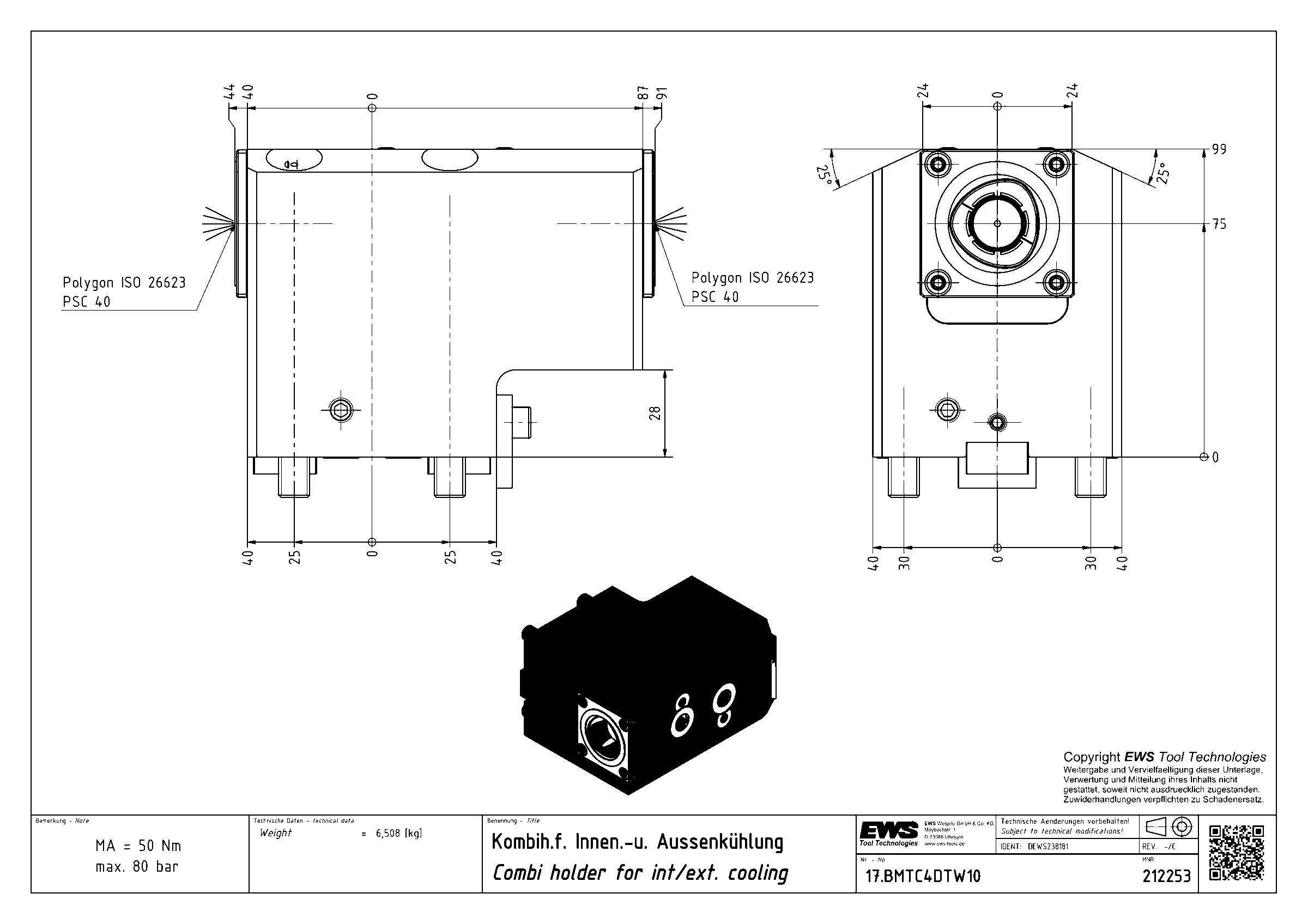

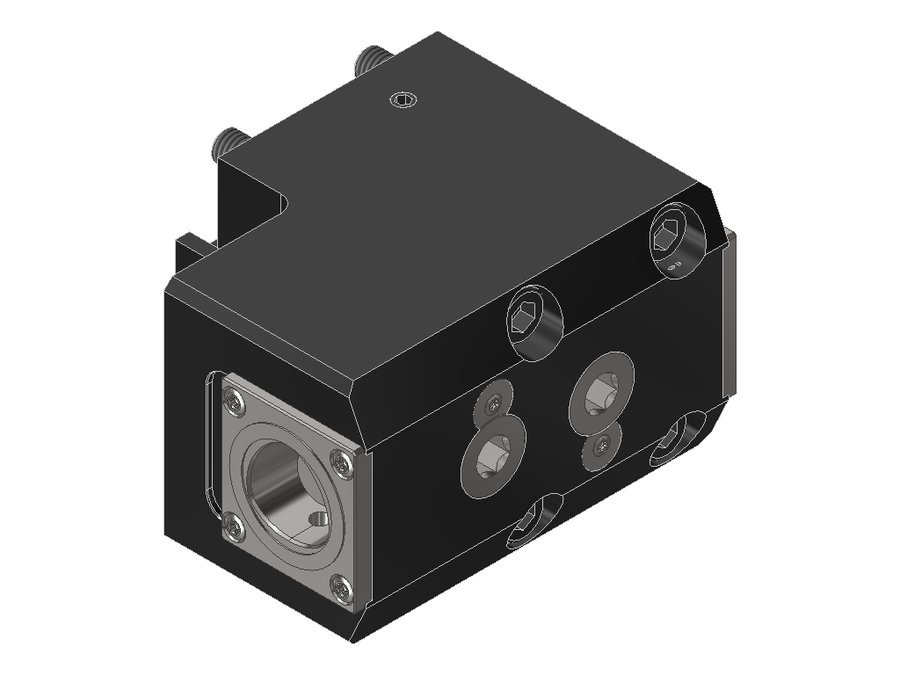

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTC4DTW10, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT · арт. 17.BMTC4DTW10

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTC4DTW10, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB060C5515
Код интерфейса инструментаCCS04000195
Исполнениенейтральное
Присоединение к станкуBMT55C
Присоединение инструментаPSC 40
Функциональная длина75 мм
Вылет LPR99 мм
Масса6,508 кг
Высота80 мм
Общая длина104,4 мм
Ширина135 мм
Заказной номер EWS212253
Функциональная ширина44 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.BMTC4DTW10 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
17.BMTC4DBMT55ÜKX100BMT55PSC 4010012485128,6
17.BMTC4DBMT55X100BMT55PSC 4010012485128,6
17.BMTC4DBMT65ÜKX100BMT65PSC 4010012495128,9
17.BMTC4DBMT65X100BMT65PSC 4010012495128,9
17.BMTC4DNZÜKX100BMT40 DMG MoriPSC 4010012478136,1
17.BMTC4DNZX100BMT40 DMG MoriPSC 4010012478136,1
17.BMTC4DTW10BMT55CPSC 40759980104,4Текущая
17.BMTC4DTW10ÜKBMT55CPSC 40759980104,4
17.BMTC5DNLX90BMT60 DMG MoriPSC 5090122108137
17.BMTKM40DNZBMT40 DMG MoriKM 40————
17.BMTKM50DHAAS65BMT65KM 5085112,595117,4
17.BMTV5DNLBMT60 DMG MoriEWS Varia V580125108140
