EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMTVXT3DBND

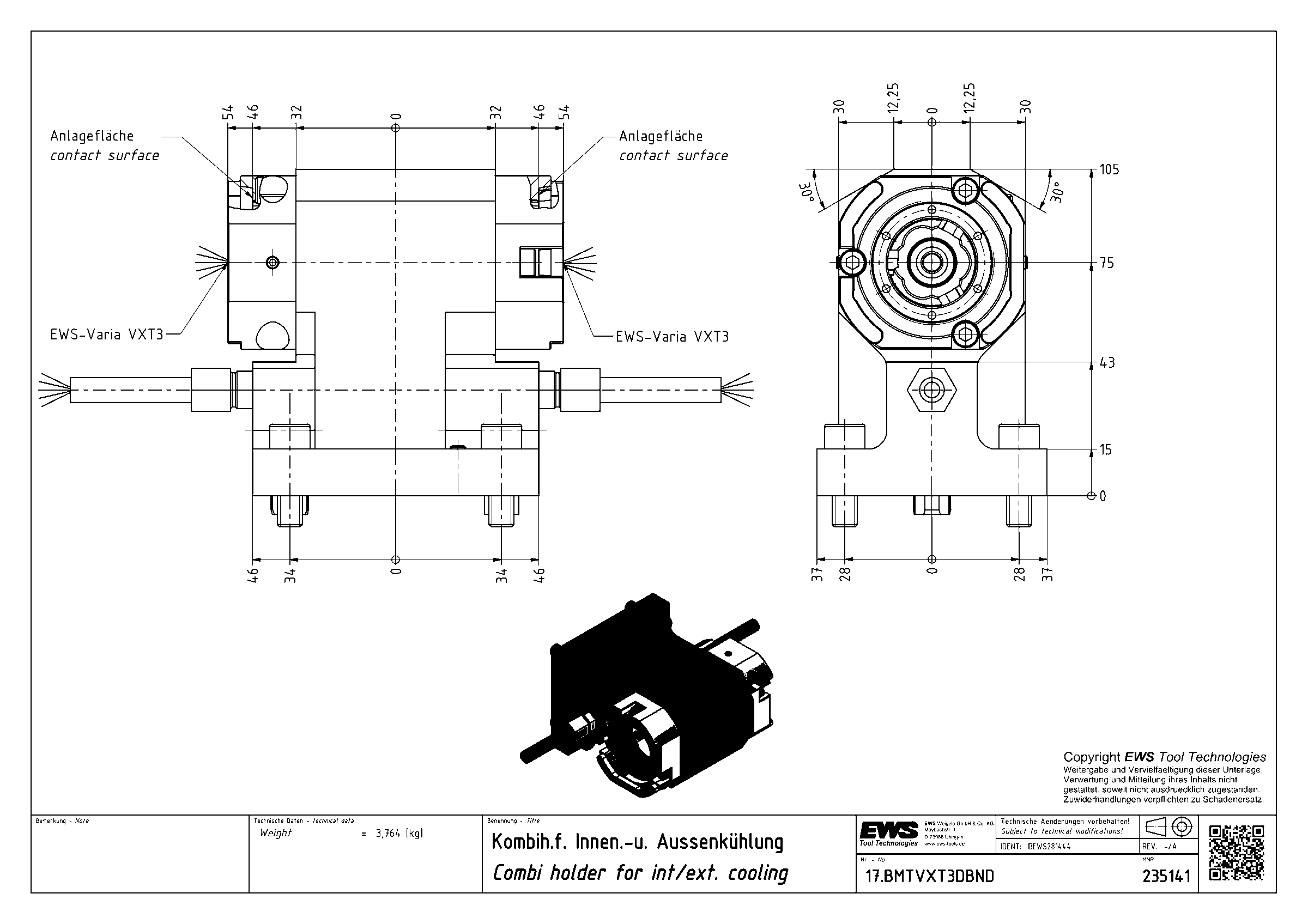

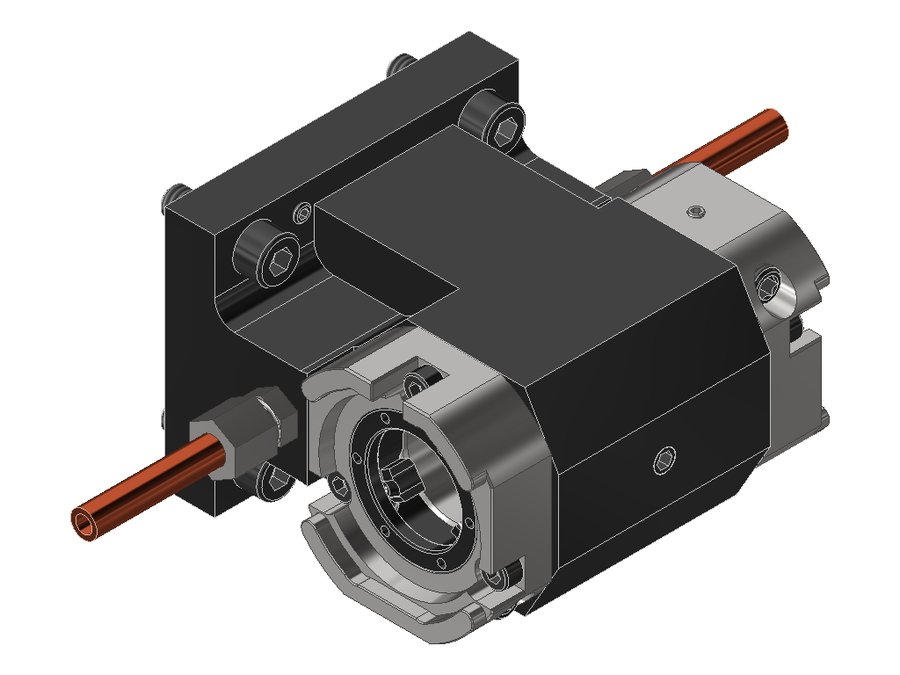

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBND, BMT, EWS Varia VXT3 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB056A4515 |
| Код интерфейса инструмента | EWC00300395 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT45A |
| Присоединение инструмента | EWS Varia VXT3 |
| Функциональная длина | 75 мм |
| Вылет LPR | 105 мм |
| Масса | 3,764 кг |
| Высота | 74 мм |
| Общая длина | 111 мм |
| Ширина | 108 мм |
| Заказной номер EWS | 235141 |
| Система EWS Varia | EWS Varia VXT3 |
| Функциональная ширина | 46 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMTV5DNL | BMT60 DMG Mori | EWS Varia V5 | 80 | 125 | 108 | 140 | |
| 17.BMTVXT3DBMT42 | BMT42 DMG Mori | EWS Varia VXT3 | 70 | 98 | 64 | 108 | |
| 17.BMTVXT3DBMT45X85 | BMT45 | EWS Varia VXT3 | 85 | 115 | 75 | 119,6 | |
| 17.BMTVXT3DBMT55X70 | BMT55 | EWS Varia VXT3 | 70 | 100 | 85 | 104,6 | |
| 17.BMTVXT3DBMT55X85 | BMT55 | EWS Varia VXT3 | 85 | 115 | 85 | 119,6 | |
| 17.BMTVXT3DBMT55X100 | BMT55 | EWS Varia VXT3 | 100 | 130 | 85 | 134,6 | |
| 17.BMTVXT3DBND | BMT45A | EWS Varia VXT3 | 75 | 105 | 74 | 111 | Текущая |
| 17.BMTVXT3DLT2000V16 | BMT55 Okuma | EWS Varia VXT3 | 85 | 115 | 86 | 148,5 | |
| 17.BMTVXT3DNZX95 | BMT40 DMG Mori | EWS Varia VXT3 | 95 | 125 | 78 | 137,1 | |
| 17.BMTVXT3DTW10X70 | BMT55C | EWS Varia VXT3 | 70 | 100 | 80 | 105,4 | |
| 17.BMTVXT4DBMT65X72 | BMT65 | EWS Varia VXT4 | 72 | 107 | 95 | 111,9 | |
| 17.BMTVXT4DBMT65X100 | BMT65 | EWS Varia VXT4 | 100 | 135 | 95 | 139,9 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMTVXT3DBND.
Принадлежности и оснастка для настройки инструмента4
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
- VXT3-PROMO-SETСтартовый набор EWS Varia EWS VXT3-PROMO-SET
- VXT3STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT3STARTKIT-PROMO
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
