EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMTVXT4DBMT65X100

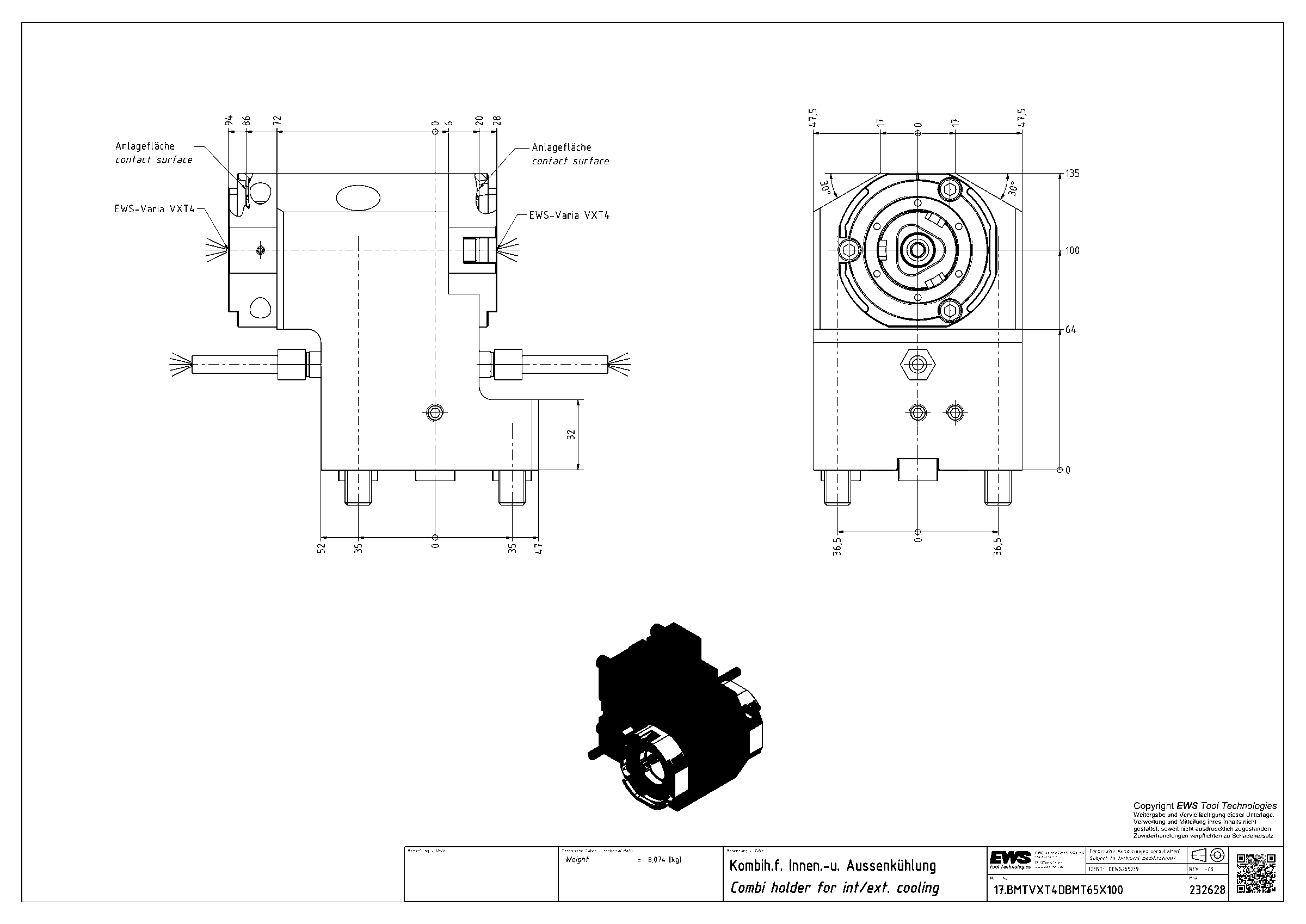

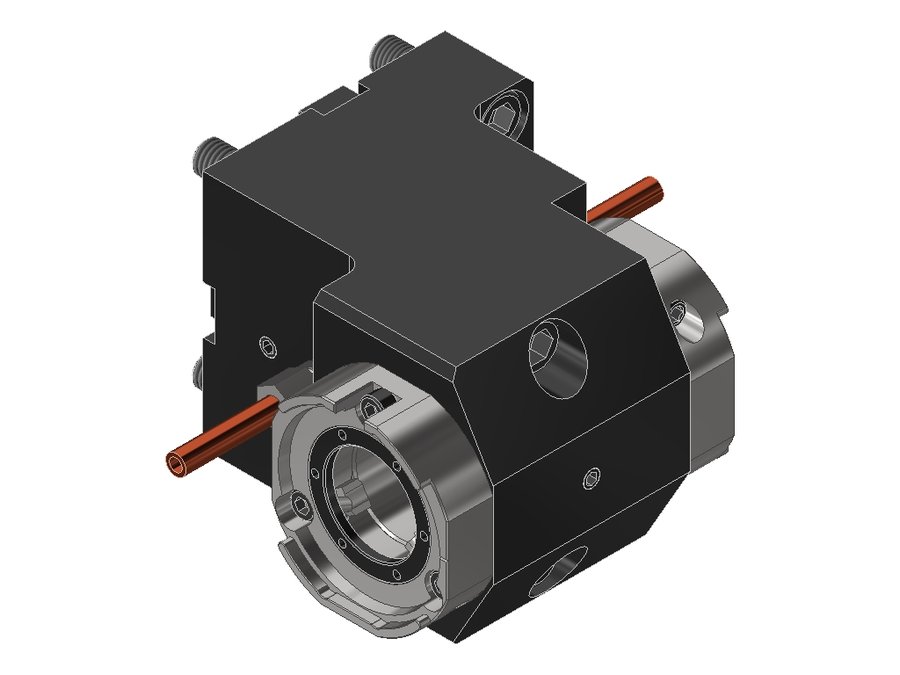

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT4DBMT65X100, BMT, EWS Varia VXT4 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | EWC00400395 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | EWS Varia VXT4 |
| Функциональная длина | 100 мм |
| Вылет LPR | 135 мм |
| Масса | 8,074 кг |
| Высота | 95 мм |
| Общая длина | 139,9 мм |
| Ширина | 122 мм |
| Заказной номер EWS | 232628 |
| Система EWS Varia | EWS Varia VXT4 |
| Функциональная ширина | 86 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMTVXT3DBMT55X100 | BMT55 | EWS Varia VXT3 | 100 | 130 | 85 | 134,6 | |
| 17.BMTVXT3DBND | BMT45A | EWS Varia VXT3 | 75 | 105 | 74 | 111 | |
| 17.BMTVXT3DLT2000V16 | BMT55 Okuma | EWS Varia VXT3 | 85 | 115 | 86 | 148,5 | |
| 17.BMTVXT3DNZX95 | BMT40 DMG Mori | EWS Varia VXT3 | 95 | 125 | 78 | 137,1 | |
| 17.BMTVXT3DTW10X70 | BMT55C | EWS Varia VXT3 | 70 | 100 | 80 | 105,4 | |
| 17.BMTVXT4DBMT65X72 | BMT65 | EWS Varia VXT4 | 72 | 107 | 95 | 111,9 | |
| 17.BMTVXT4DBMT65X100 | BMT65 | EWS Varia VXT4 | 100 | 135 | 95 | 139,9 | Текущая |
| 17.BMTVXT4DBMT65X115 | BMT65 | EWS Varia VXT4 | 115 | 150 | 95 | 154,9 | |
| 17.BMTVXT4DLB2000 | BMT60B Okuma | EWS Varia VXT4 | 90 | 125 | 95 | 140 | |
| 17.BMTVXT4DNL | BMT60 DMG Mori | EWS Varia VXT4 | 90 | 125 | 54 | 140 | |
| 17.BMTVXT4DNT42 | BMT60 DMG Mori | EWS Varia VXT4 | 120 | 155 | 108 | 170 | |
| 17.BMTVXT4DTW20 | BMT65B | EWS Varia VXT4 | 80 | 115 | 95 | 120,4 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMTVXT4DBMT65X100.
Принадлежности и оснастка для настройки инструмента6
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
- MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VXT4-PROMO-SETСтартовый набор EWS Varia EWS VXT4-PROMO-SET
- VXT4STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT4STARTKIT-PROMO
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
