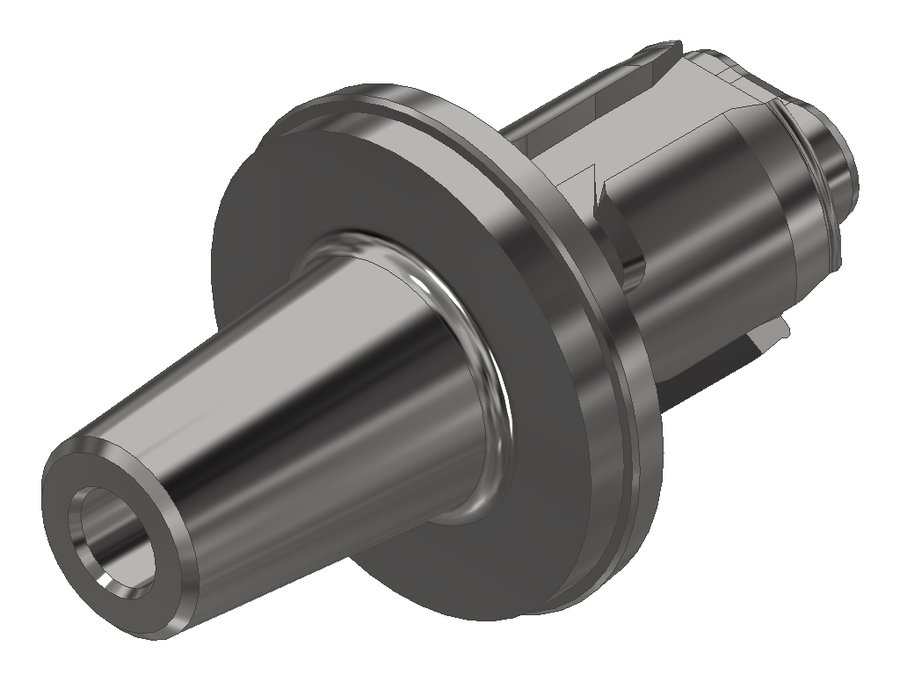

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53L43SHR, система EWS Varia VX3, отверстие Ø9,53 мм (3/8")
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.VX309.53L43SHR

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53L43SHR, система EWS Varia VX3, отверстие Ø9,53 мм (3/8")

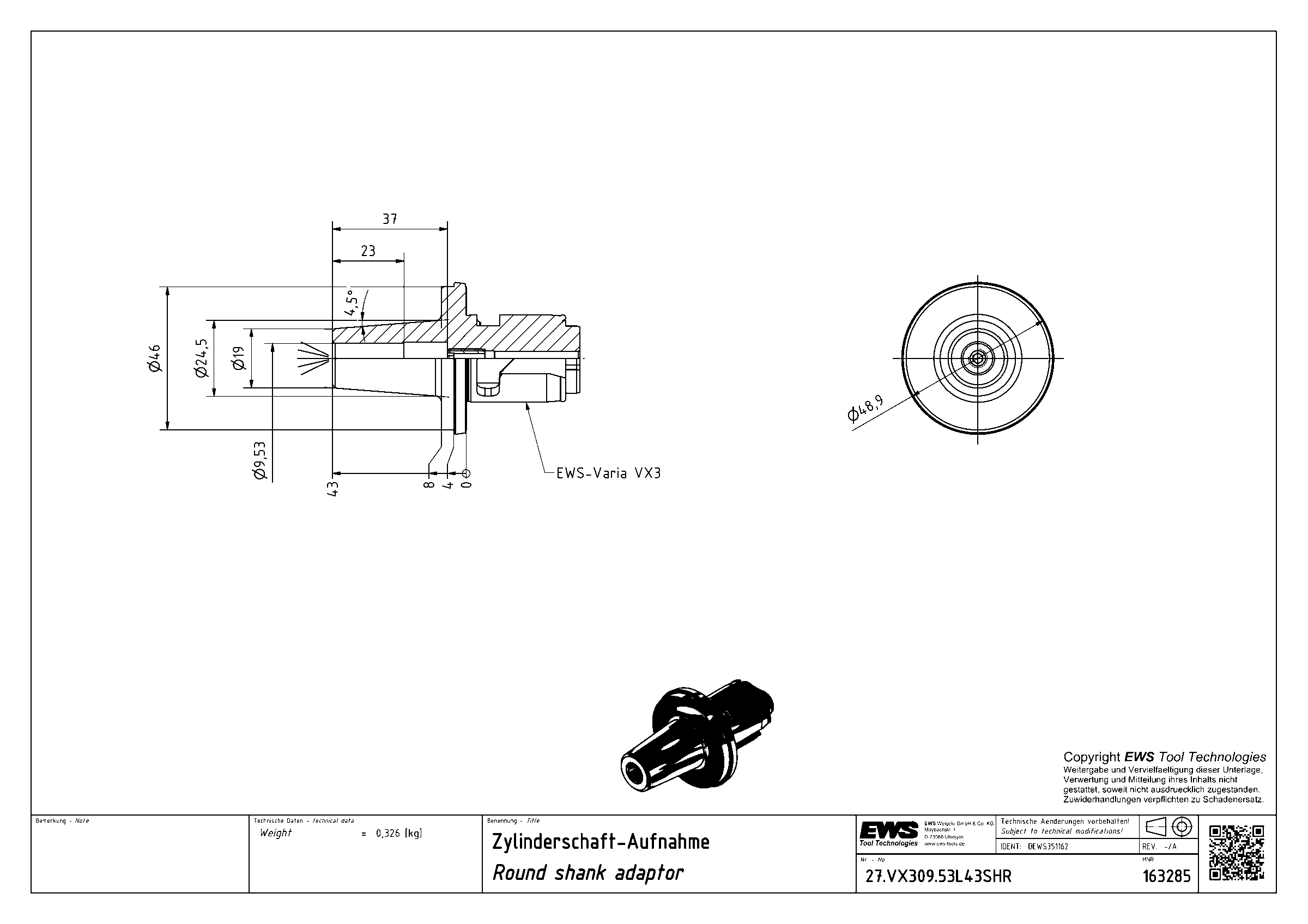

Угол выхода0°
Диаметр корпуса24,51 мм
Код интерфейса станкаEWC00300295
Код интерфейса инструментаZYL03750135
Диаметр буртика49 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VX3
Присоединение инструментатермопатрон Ø3/8"
Функциональная длина6 мм
Вылет LPR43 мм
Масса0,326 кг
Общая длина79,5 мм
Заказной номер EWS163285
Система EWS VariaEWS Varia VX3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.VX309.53L43SHR в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VX306WNL1628Weldon Ø6141652,5
27.VX306WNL5028Weldon Ø6-135086,5
27.VX308L38SHR28термопатрон Ø863874,5
27.VX308WNL0628Weldon Ø827642,5
27.VX308WNL1728Weldon Ø8231753,5
27.VX308WNL2628Weldon Ø8142662,5
27.VX309.53L43SHR28термопатрон Ø3/8"64379,5Текущая
27.VX309.53WNL2628Weldon Ø3/8"152662,5
27.VX310L43SHR28термопатрон Ø1064379,5
27.VX310WNL0628Weldon Ø1027642,5
27.VX310WNL2628Weldon Ø10142662,5
27.VX312.7L43SHR28термопатрон Ø1/2"64379,5
