EWS · Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia · арт. 27.VX308WNL17

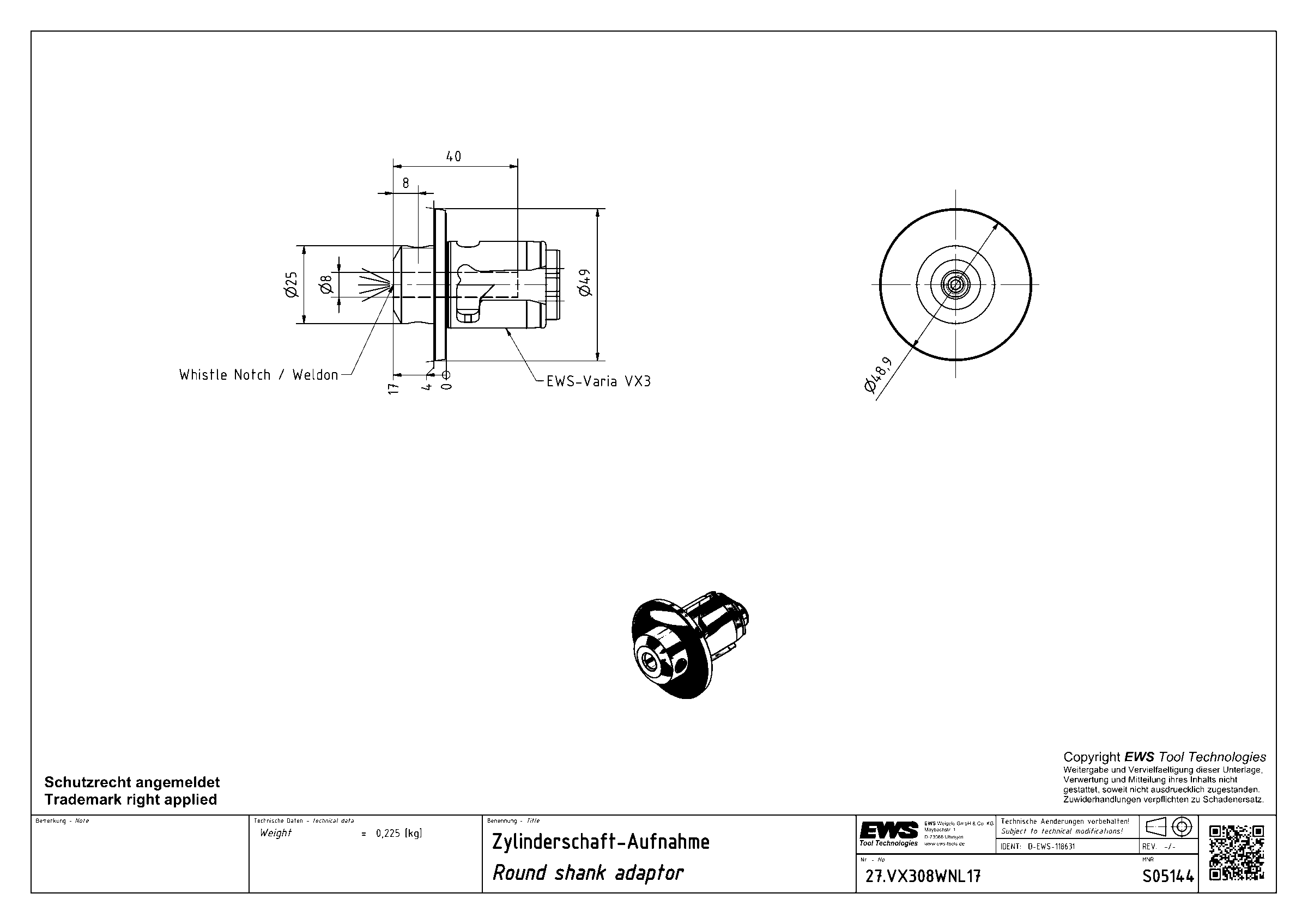

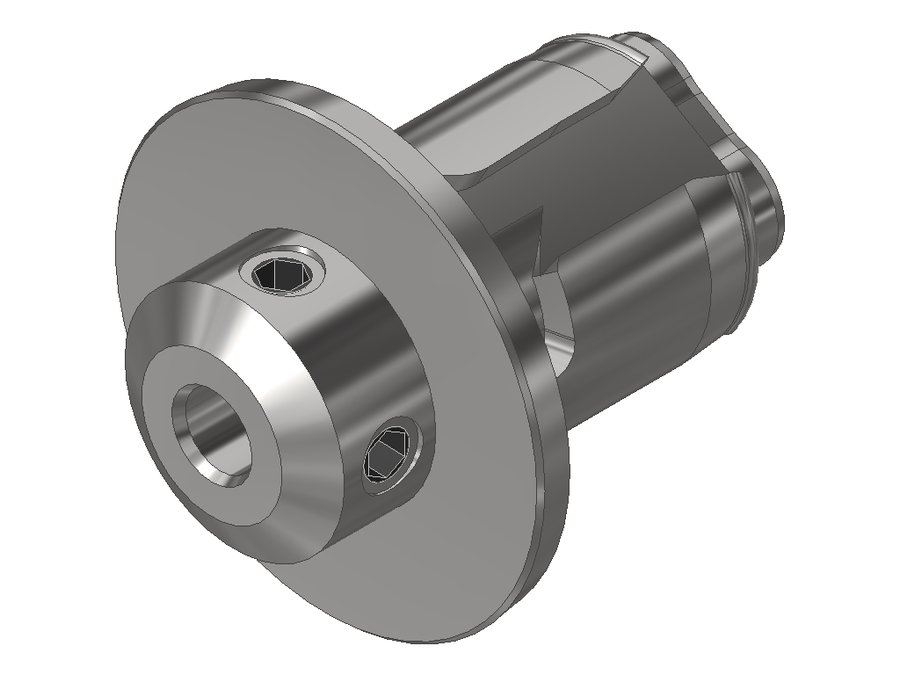

Адаптер для инструмента с цилиндрическим хвостовиком EWS 27.VX308WNL17, EWS - Varia VX3 - адаптер, Whistle Notch/Weldon Ø 8
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 25 мм |
| Код интерфейса станка | EWC00300295 |
| Код интерфейса инструмента | ZYL00801015 |
| Диаметр буртика | 48,86 мм |
| Диаметр хвостовика | 28 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Weldon Ø 8.0 |
| Функциональная длина | 23 мм |
| Вылет LPR | 17 мм |
| Масса | 0,225 кг |
| Общая длина | 53,5 мм |
| Заказной номер EWS | S05144 |
| Система EWS Varia | EWS Varia VX3 |
Другие типоразмеры серии
Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia — 117 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 27.VX306L38SHR | 28 | Shrinkfit Ø 6.0 | 8 | 38 | 74,5 | |
| 27.VX306WNL06 | 28 | Weldon Ø 6.0 | 27 | 6 | 42,5 | |
| 27.VX306WNL16 | 28 | Weldon Ø 6.0 | 14 | 16 | 52,5 | |
| 27.VX306WNL50 | 28 | Weldon Ø 6.0 | -13 | 50 | 86,5 | |
| 27.VX308L38SHR | 28 | Shrinkfit Ø 8.0 | 6 | 38 | 74,5 | |
| 27.VX308WNL06 | 28 | Weldon Ø 8.0 | 27 | 6 | 42,5 | |
| 27.VX308WNL17 | 28 | Weldon Ø 8.0 | 23 | 17 | 53,5 | Текущая |
| 27.VX308WNL26 | 28 | Weldon Ø 8.0 | 14 | 26 | 62,5 | |
| 27.VX309.53L43SHR | 28 | Shrinkfit Ø 3/8" | 6 | 43 | 79,5 | |
| 27.VX309.53WNL26 | 28 | Weldon Ø 3/8" | 15 | 26 | 62,5 | |
| 27.VX310L43SHR | 28 | Shrinkfit Ø 10.0 | 6 | 43 | 79,5 | |
| 27.VX310WNL06 | 28 | Weldon Ø 10.0 | 27 | 6 | 42,5 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 27.VX308WNL17.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MB-VX3Устройство предварительной настройки EWS MB-VX3, EWS - Varia VX3 - адаптер
- MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
- TC-100 VX3-20 table stand with Varia VX3/V3 trayСтойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
- UMB100Приспособление монтажное EWS UMB100, UMB100
Запчасти к инструменту1
- PT.VX3Крышка защитная EWS PT.VX3, EWS - Varia VX3 - адаптер
