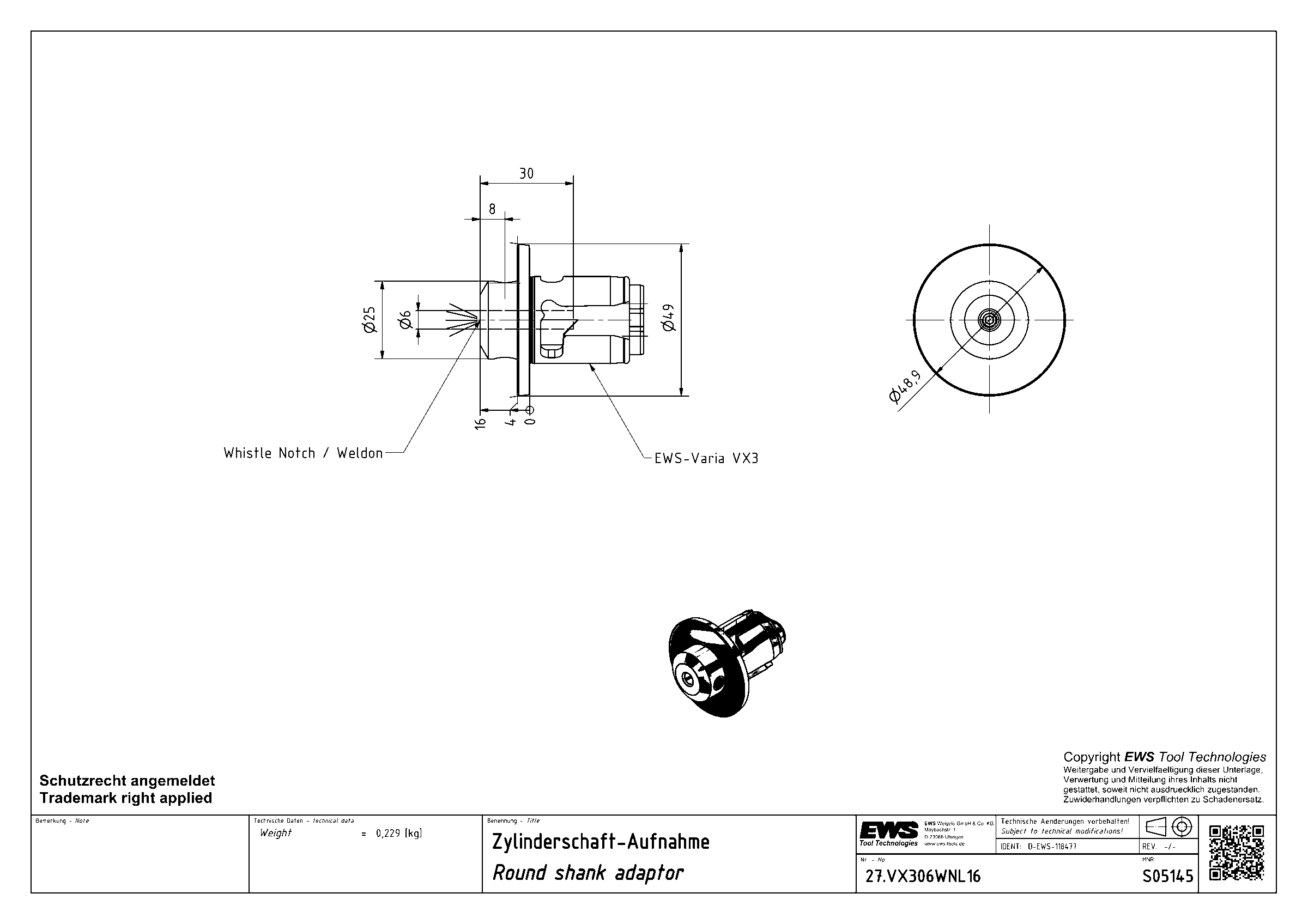

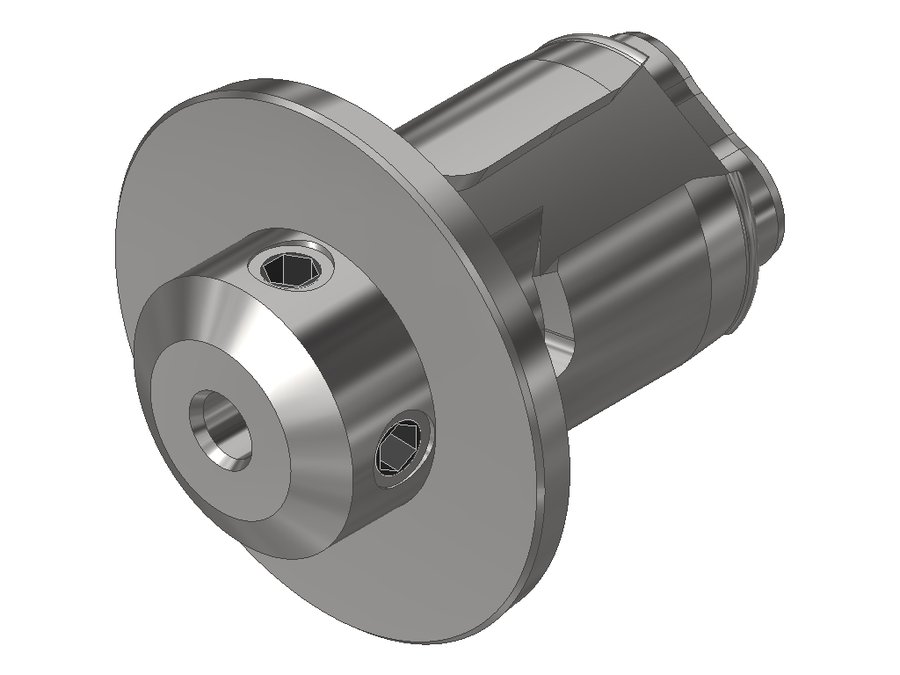

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL16, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 25 мм |
| Код интерфейса станка | EWC00300295 |
| Код интерфейса инструмента | ZYL00601015 |
| Диаметр буртика | 48,86 мм |
| Диаметр хвостовика | 28 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Weldon Ø6 |
| Функциональная длина | 14 мм |
| Вылет LPR | 16 мм |
| Масса | 0,229 кг |
| Общая длина | 52,5 мм |
| Заказной номер EWS | S05145 |
| Система EWS Varia | EWS Varia VX3 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 27.VX306WNL16 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Адаптер EWS.Varia с интерфейсом Weldon
Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.
- Возможен внутренний подвод СОЖ до 70 бар
- Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
- При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
- Комплект поставки: с зажимным винтом
Другие типоразмеры серии
Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 27.V525WNL36 | 45 | Weldon Ø25 | 23 | 36 | 93 | |
| 27.V532HYDL62 | 45 | гидропатрон Ø32 | 1 | 62 | 119 | |
| 27.V532WNL56 | 45 | Weldon Ø32 | 7 | 56 | 113 | |
| 27.VX306.35L38SHR | 28 | термопатрон Ø1/4" | 8 | 38 | 74,5 | |
| 27.VX306L38SHR | 28 | термопатрон Ø6 | 8 | 38 | 74,5 | |
| 27.VX306WNL06 | 28 | Weldon Ø6 | 27 | 6 | 42,5 | |
| 27.VX306WNL16 | 28 | Weldon Ø6 | 14 | 16 | 52,5 | Текущая |
| 27.VX306WNL50 | 28 | Weldon Ø6 | -13 | 50 | 86,5 | |
| 27.VX308L38SHR | 28 | термопатрон Ø8 | 6 | 38 | 74,5 | |
| 27.VX308WNL06 | 28 | Weldon Ø8 | 27 | 6 | 42,5 | |
| 27.VX308WNL17 | 28 | Weldon Ø8 | 23 | 17 | 53,5 | |
| 27.VX308WNL26 | 28 | Weldon Ø8 | 14 | 26 | 62,5 |
