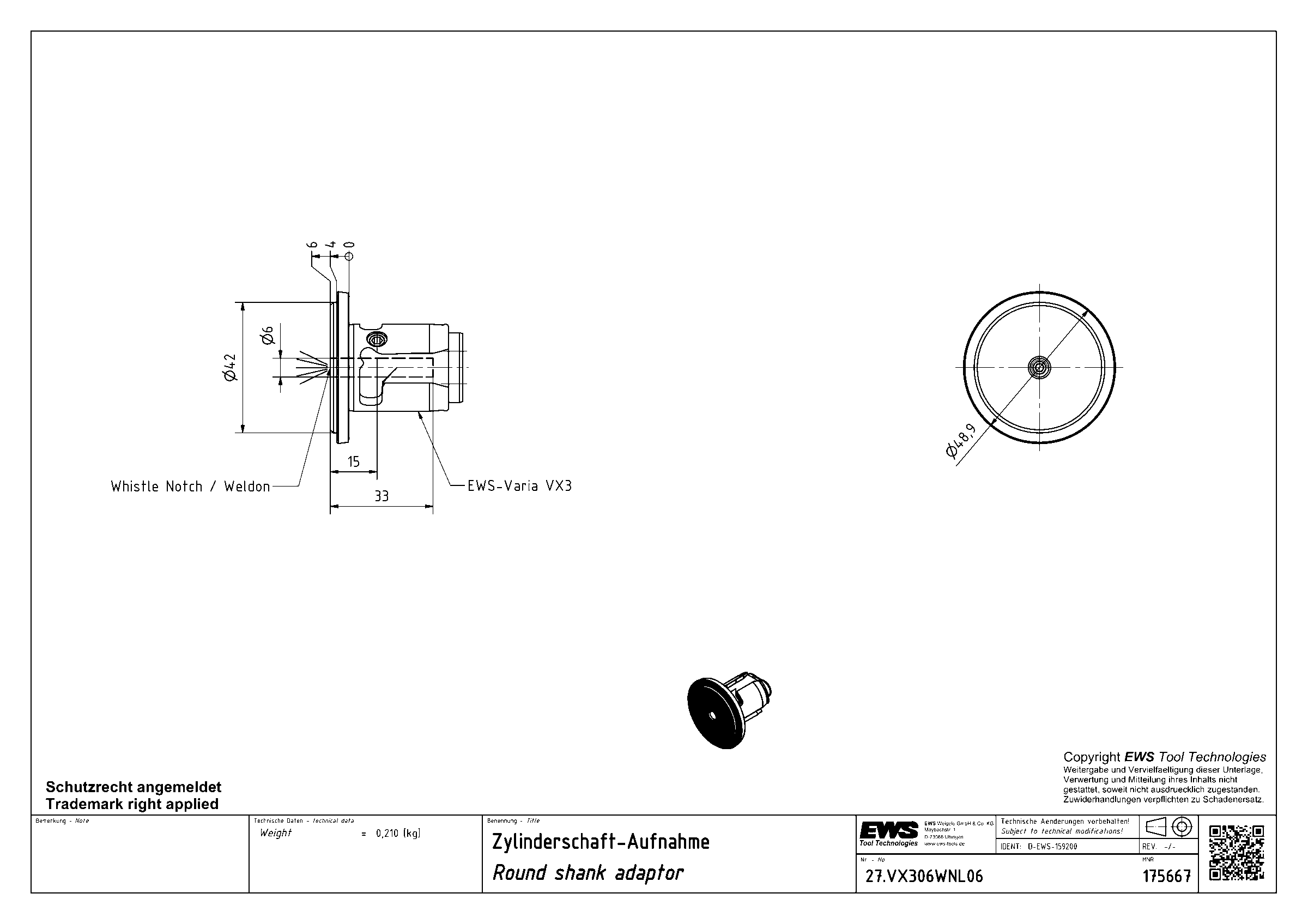

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.VX306WNL06

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 6

Угол выхода0°
Диаметр корпуса42 мм
Код интерфейса станкаEWC00300295
Код интерфейса инструментаZYL00601015
Диаметр буртика49 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø6
Функциональная длина27 мм
Вылет LPR6 мм
Масса0,21 кг
Общая длина42,5 мм
Заказной номер EWS175667
Система EWS VariaEWS Varia VX3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.VX306WNL06 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

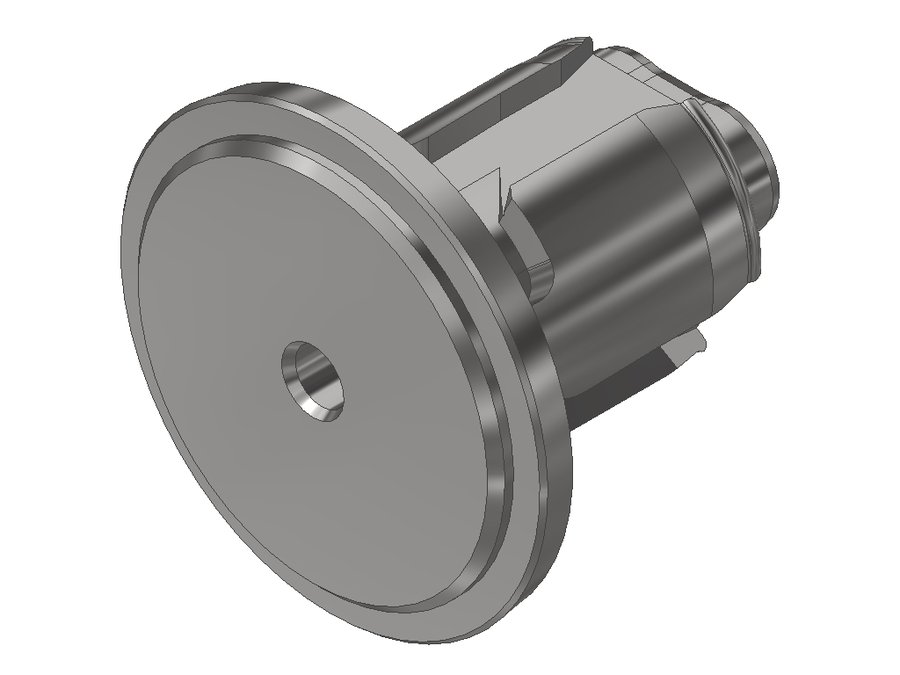

Адаптер EWS.Varia с интерфейсом Weldon

Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.

  • Возможен внутренний подвод СОЖ до 70 бар
  • Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
  • Комплект поставки: с зажимным винтом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.V525WNL0645Weldon Ø2548663
27.V525WNL3645Weldon Ø25233693
27.V532HYDL6245гидропатрон Ø32162119
27.V532WNL5645Weldon Ø32756113
27.VX306.35L38SHR28термопатрон Ø1/4"83874,5
27.VX306L38SHR28термопатрон Ø683874,5
27.VX306WNL0628Weldon Ø627642,5Текущая
27.VX306WNL1628Weldon Ø6141652,5
27.VX306WNL5028Weldon Ø6-135086,5
27.VX308L38SHR28термопатрон Ø863874,5
27.VX308WNL0628Weldon Ø827642,5
27.VX308WNL1728Weldon Ø8231753,5
