EWS · Адаптеры для инструмента EWS для VDI · арт. 19.30C3LCTXRLTFR

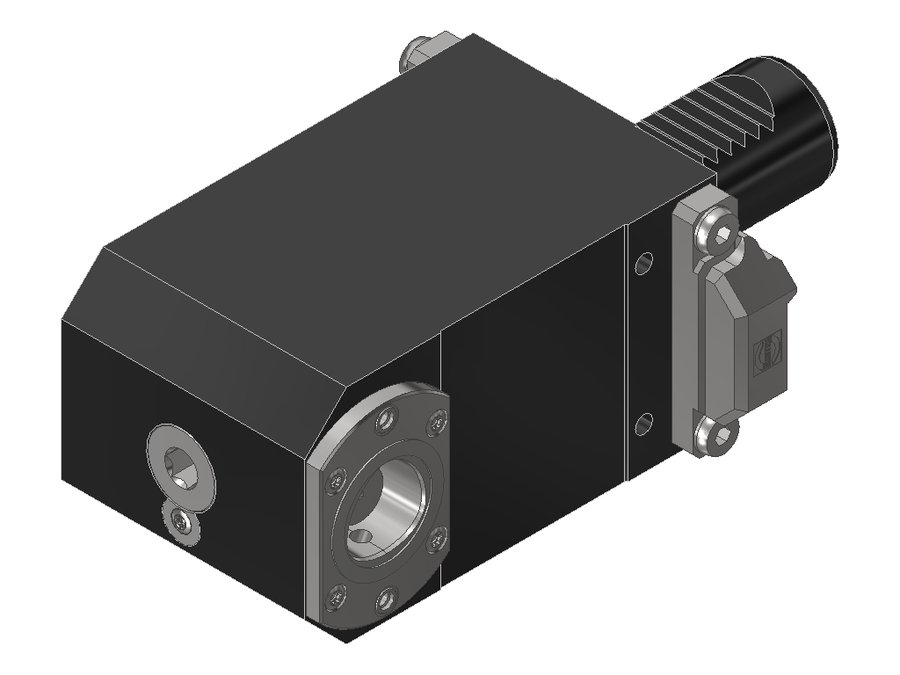

Адаптер для инструмента EWS 19.30C3LCTXRLTFR, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
| Система фиксации в гнезде | Trifix |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | CCS03200195 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | PSC 32 |
| Функциональная длина | 100 мм |
| Вылет LPR | 119 мм |
| Масса | 4,682 кг |
| Высота | 64 мм |
| Общая длина | 174 мм |
| Ширина | 75 мм |
| Заказной номер EWS | 204862 |
| Радиальная ширина | 35 мм |
| Функциональная ширина | 40 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.25VXT3G200RLWZ0 | VDI25 | EWS Varia VXT3 | 70 | 100 | 147,95 | 25 | |
| 19.25VXT3MFTRLTFLZ0 | VDI25 | EWS Varia VXT3 | 75 | 105 | 153 | 25 | |
| 19.25VXT3MFTRLZ0 | VDI25 | EWS Varia VXT3 | 75 | 105 | 153 | 25 | |
| 19.30C3L60L | VDI30 | PSC 32 | 60 | 60 | 115 | 30 | |
| 19.30C3L60R | VDI30 | PSC 32 | 60 | 60 | 115 | 30 | |
| 19.30C3LCTXRLTFL | VDI30 | PSC 32 | 100 | 119 | 174 | 30 | |
| 19.30C3LCTXRLTFR | VDI30 | PSC 32 | 100 | 119 | 174 | 30 | Текущая |
| 19.30C3TNX65RLZ10 | VDI30 | PSC 32 | 90 | 109 | 164 | 30 | |
| 19.30C4G300RLWZ0 | VDI30 | PSC 40 | 90 | 114 | 169 | 30 | |
| 19.30C4L75L | VDI30 | PSC 40 | 75 | 75 | 130 | 30 | |
| 19.30C4L75R | VDI30 | PSC 40 | 75 | 75 | 130 | 30 | |
| 19.30C4L75RÜK | VDI30 | PSC 40 | 75 | 75 | 130 | 30 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.30C3LCTXRLTFR.
Документы по позиции
Для этой позиции документы пока не привязаны.
