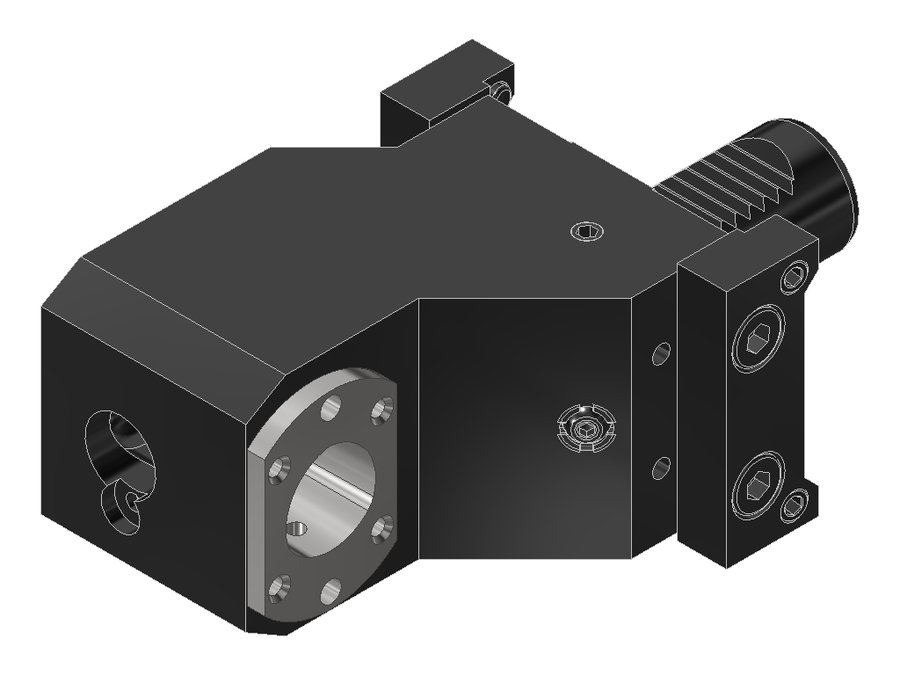

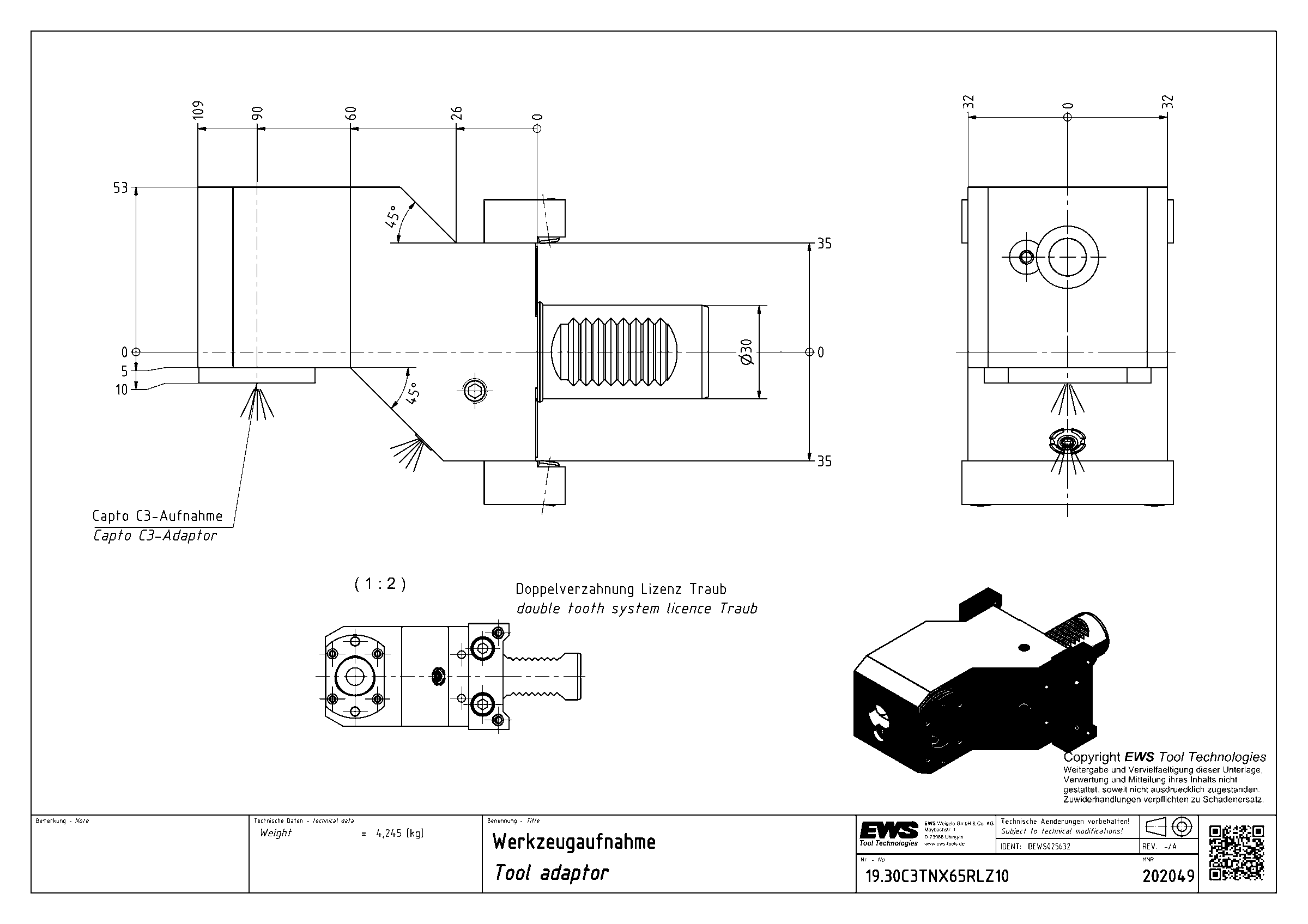

Адаптер для инструмента EWS 19.30C3TNX65RLZ10, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.30C3TNX65RLZ10

Адаптер для инструмента EWS 19.30C3TNX65RLZ10, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)

Система фиксации в гнездеV-плита
Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаCCS03200195
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаPSC 32
Функциональная длина90 мм
Вылет LPR109 мм
Масса4,245 кг
Высота64 мм
Общая длина164 мм
Ширина63 мм
Заказной номер EWS202049
Радиальная ширина53 мм
Функциональная ширина10 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.30C3TNX65RLZ10 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

PSC — стандартизованный интерфейс

  • Типоразмер PSC 32:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 35 Н·м
    • Усилие зажима 16 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.25VXT3MFTRLTFLZ0VDI25EWS Varia VXT37510515325
19.25VXT3MFTRLZ0VDI25EWS Varia VXT37510515325
19.30C3L60LVDI30PSC 32606011530
19.30C3L60RVDI30PSC 32606011530
19.30C3LCTXRLTFLVDI30PSC 3210011917430
19.30C3LCTXRLTFRVDI30PSC 3210011917430
19.30C3TNX65RLZ10VDI30PSC 329010916430Текущая
19.30C4G300RLWZ0VDI30PSC 409011416930
19.30C4L75LVDI30PSC 40757513030
19.30C4L75RVDI30PSC 40757513030
19.30C4L75RÜKVDI30PSC 40757513030
19.30VX3LTC600RLZ0VDI30EWS Varia VX310013018530
