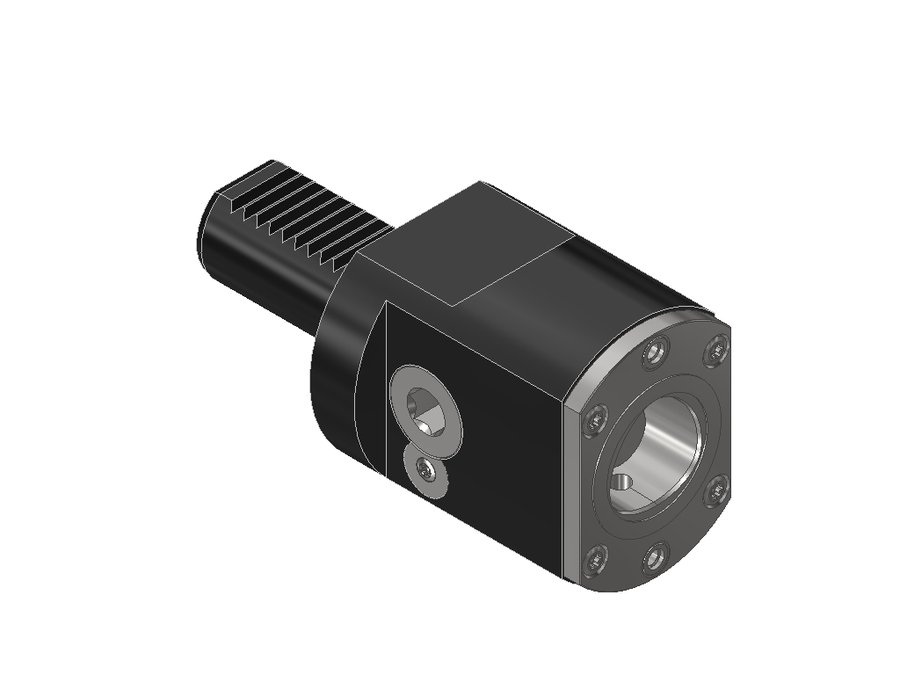

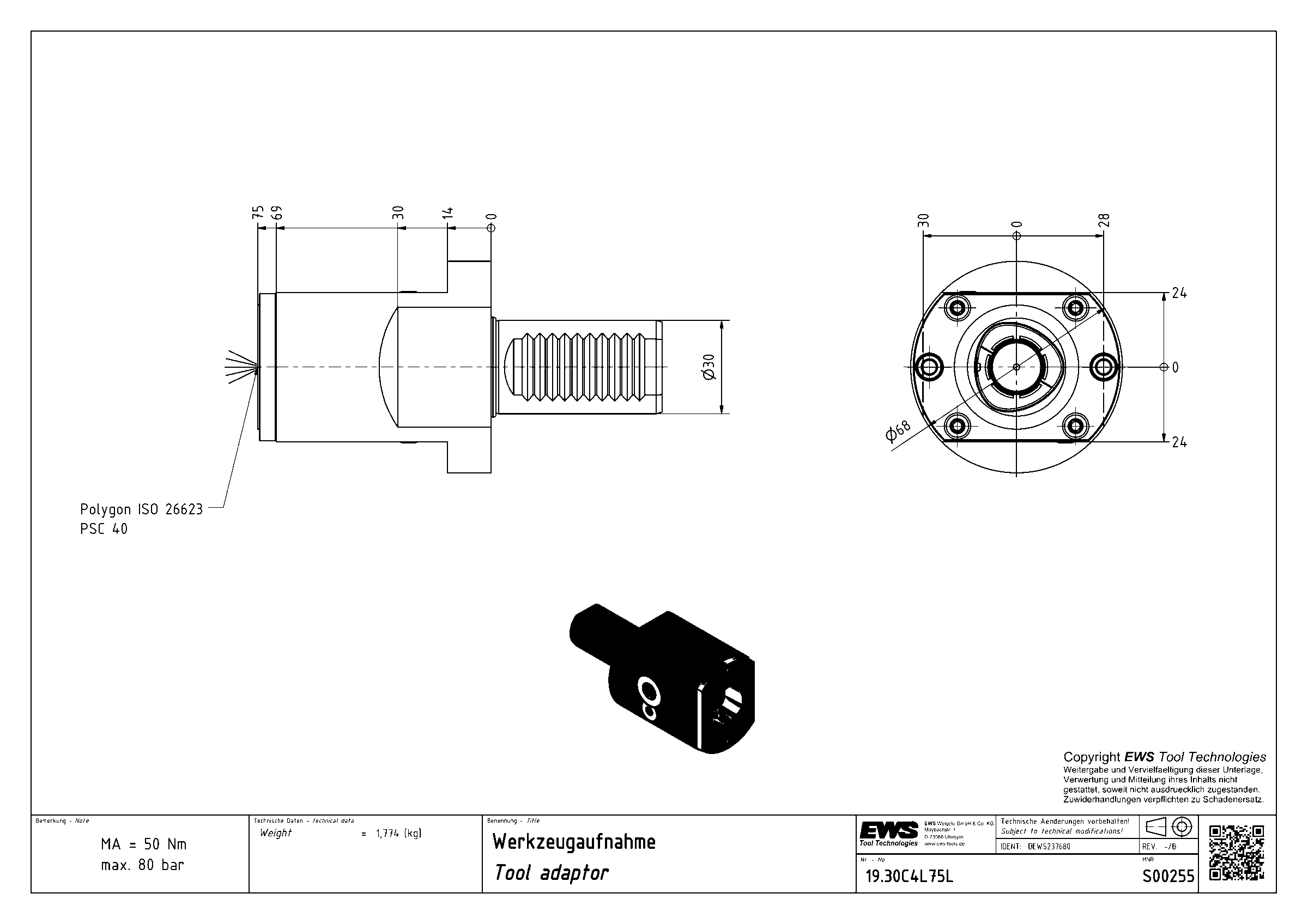

Адаптер для инструмента EWS 19.30C4L75L, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.30C4L75L

Адаптер для инструмента EWS 19.30C4L75L, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 40)

Угол выхода0°
Диаметр корпуса68 мм
Код интерфейса станкаZYV03000115
Код интерфейса инструментаCCS04000195
Диаметр буртика68 мм
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаPSC 40
Функциональная длина75 мм
Вылет LPR75 мм
Масса1,774 кг
Общая длина130 мм
Заказной номер EWSS00255

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.30C4L75L в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.30C3L60LVDI30PSC 32606011530
19.30C3L60RVDI30PSC 32606011530
19.30C3LCTXRLTFLVDI30PSC 3210011917430
19.30C3LCTXRLTFRVDI30PSC 3210011917430
19.30C3TNX65RLZ10VDI30PSC 329010916430
19.30C4G300RLWZ0VDI30PSC 409011416930
19.30C4L75LVDI30PSC 40757513030Текущая
19.30C4L75RVDI30PSC 40757513030
19.30C4L75RÜKVDI30PSC 40757513030
19.30VX3LTC600RLZ0VDI30EWS Varia VX310013018530
19.30VXT3VDI30EWS Varia VXT3606812330
19.30VXT3CTXRLZ0VDI30EWS Varia VXT38511517030
