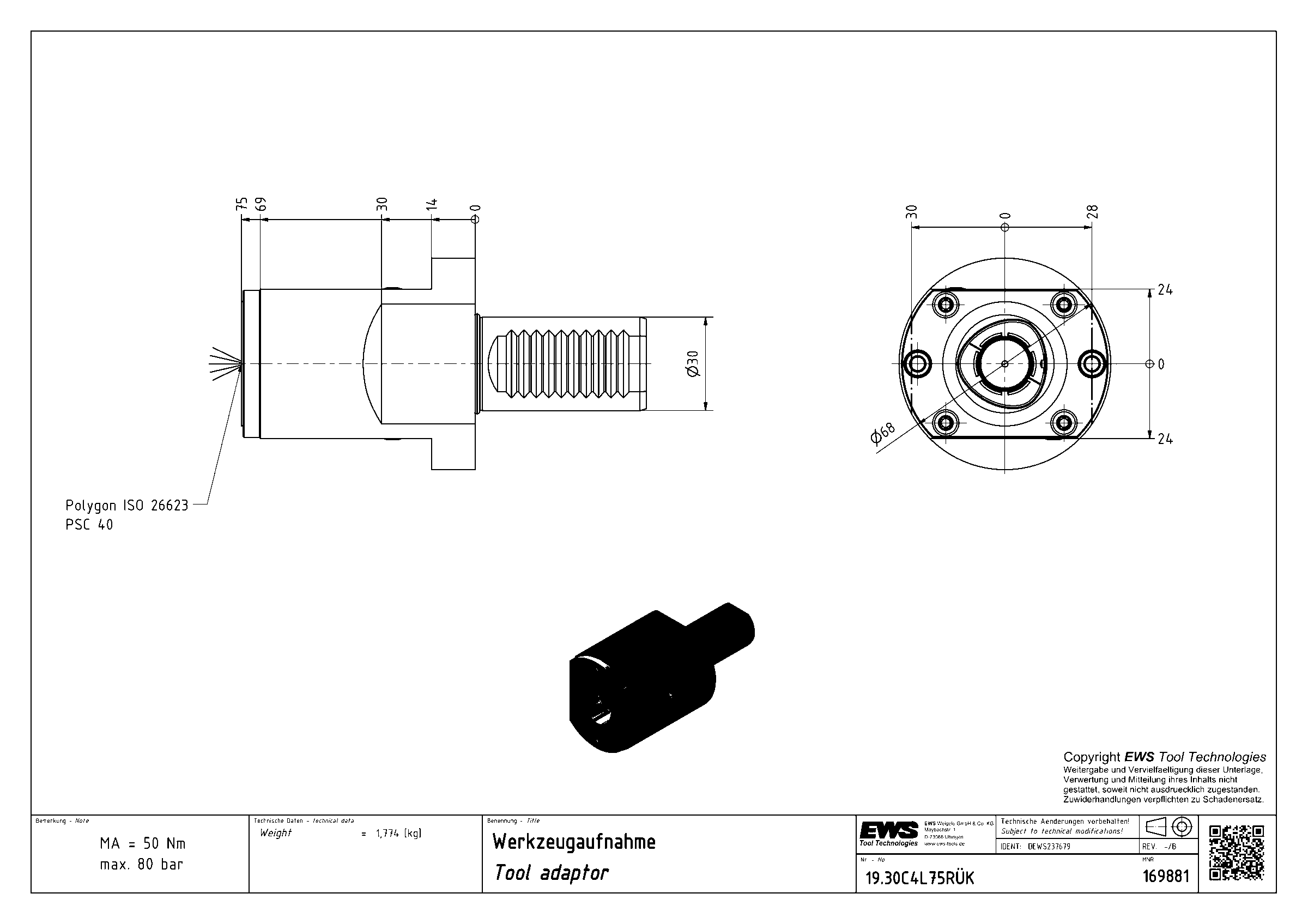

Адаптер для инструмента EWS 19.30C4L75RÜK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Адаптеры для инструмента EWS для VDI · арт. 19.30C4L75RÜK

Адаптер для инструмента EWS 19.30C4L75RÜK, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 40)

Угол выхода0°
Диаметр корпуса68 мм
Код интерфейса станкаZYV03000115
Код интерфейса инструментаCCS04000195
Диаметр буртика68 мм
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаPSC 40
Функциональная длина75 мм
Вылет LPR75 мм
Масса1,774 кг
Общая длина130 мм
Заказной номер EWS169881

Другие типоразмеры серии

Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.30C3LCTXRLTFLVDI30PSC 3210011917430
19.30C3LCTXRLTFRVDI30PSC 3210011917430
19.30C3TNX65RLZ10VDI30PSC 329010916430
19.30C4G300RLWZ0VDI30PSC 409011416930
19.30C4L75LVDI30PSC 40757513030
19.30C4L75RVDI30PSC 40757513030
19.30C4L75RÜKVDI30PSC 40757513030Текущая
19.30VX3LTC600RLZ0VDI30EWS Varia VX310013018530
19.30VXT3VDI30EWS Varia VXT3606812330
19.30VXT3CTXRLZ0VDI30EWS Varia VXT38511517030
19.30VXT3G300RLWZ0VDI30EWS Varia VXT39012017530
19.30VXT3LCTXRLFEZ0VDI30EWS Varia VXT310013018530
Показать ещё · всего в серии 120

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.30C4L75RÜK.

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Документы по позиции

Для этой позиции документы пока не привязаны.
