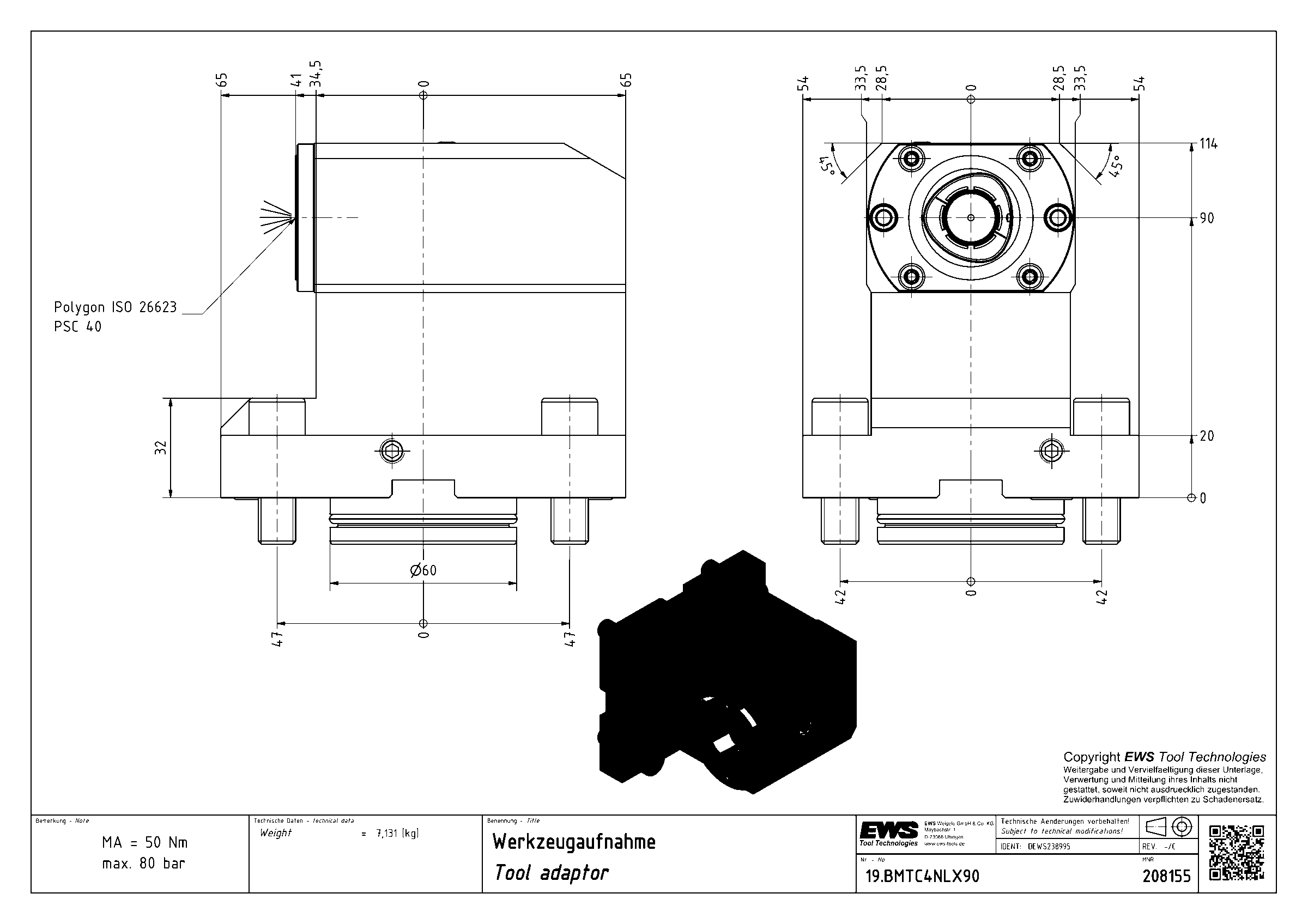

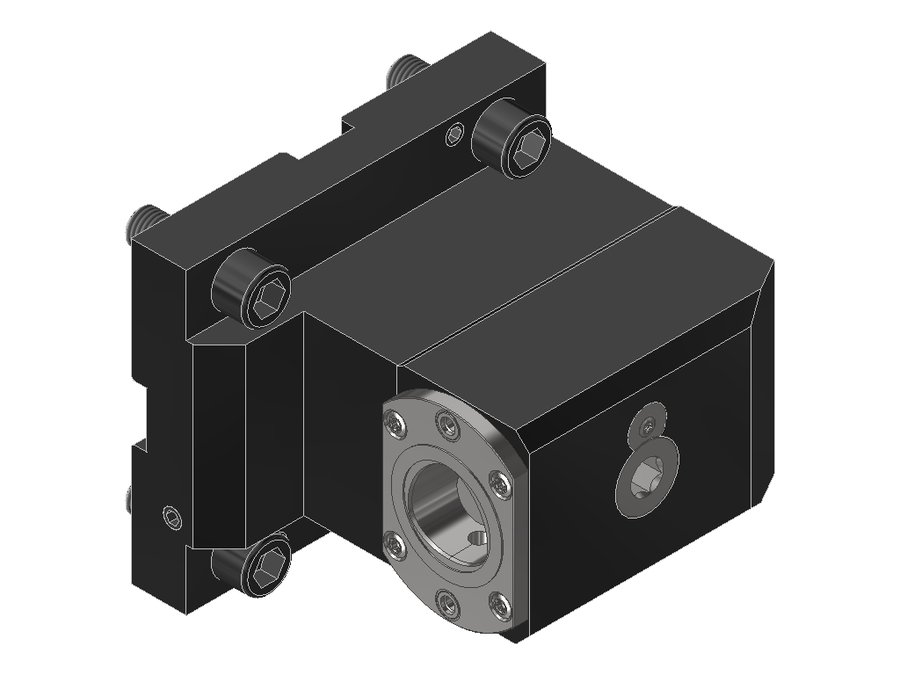

Адаптер для инструмента EWS 19.BMTC4NLX90, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Адаптеры для инструмента EWS, присоединение к станку BMT · арт. 19.BMTC4NLX90

Адаптер для инструмента EWS 19.BMTC4NLX90, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаPSC 40
Функциональная длина90 мм
Вылет LPR114 мм
Масса7,131 кг
Высота108 мм
Общая длина129 мм
Ширина106 мм
Заказной номер EWS208155
Радиальная ширина65 мм
Функциональная ширина41 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMTC4NLX90 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

PSC — стандартизованный интерфейс

  • Типоразмер PSC 40:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 50 Н·м
    • Усилие зажима 21 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC4LB2000-STATPSC 40BMT45x7025499054,5
19.BMTC4LB2000ÜK-STATPSC 40BMT45x7025499054,5
19.BMTC4LT2000V16PSC 40BMT55 Okuma8510986142,5
19.BMTC4LT3000V16PSC 40BMT60B Okuma11013495149
19.BMTC4LYNX220Z-11.5PSC 40BMT458510975113,6
19.BMTC4NLÜKX90PSC 40BMT60 DMG Mori90114108129
19.BMTC4NLX90PSC 40BMT60 DMG Mori90114108129Текущая
19.BMTC4NZÜKZ-15#01PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZÜKZ32PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZZ-15#01PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4NZZ32PSC 40BMT40 DMG Mori10012478136,1
19.BMTC4QSM200PSC 40BMT68 Mazak9511984143

Совместимость

Связанные позиции по данным производителя — 25 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC4NLX90.
