EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC4NZÜKZ-15#01

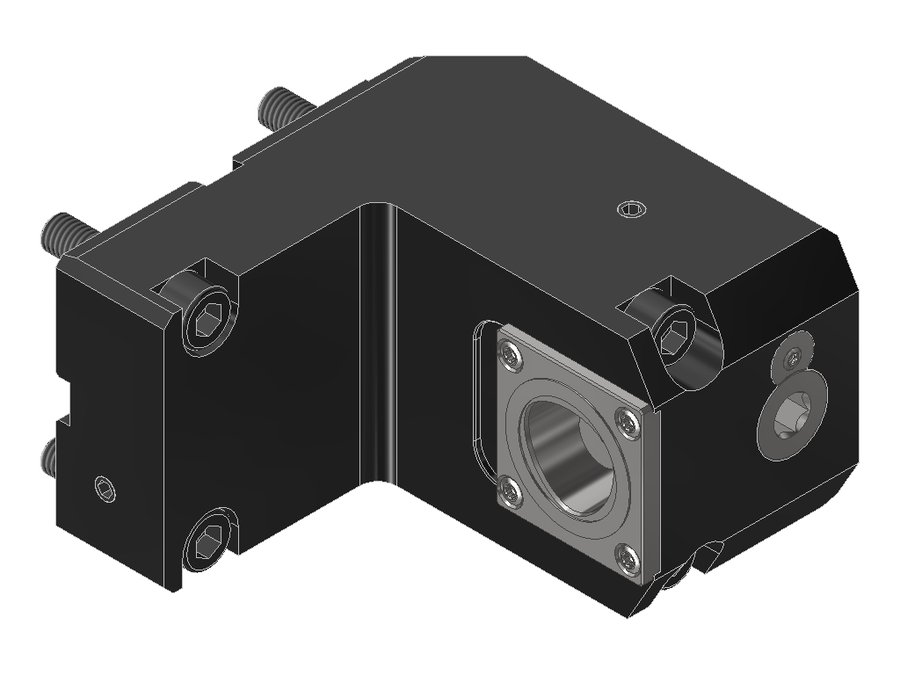

Адаптер для инструмента EWS 19.BMTC4NZÜKZ-15#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB062B4015 |
| Код интерфейса инструмента | CCS04000195 |
| Исполнение | левое |
| Присоединение к станку | BMT40 DMG Mori |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 100 мм |
| Вылет LPR | 124 мм |
| Масса | 5,977 кг |
| Высота | 78 мм |
| Общая длина | 136,1 мм |
| Ширина | 135 мм |
| Заказной номер EWS | 228765 |
| Радиальная ширина | 85 мм |
| Функциональная ширина | 15 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTC4LB2000ÜK-STAT | PSC 40 | BMT45x70 | 25 | 49 | 90 | 54,5 | |
| 19.BMTC4LT2000V16 | PSC 40 | BMT55 Okuma | 85 | 109 | 86 | 142,5 | |
| 19.BMTC4LT3000V16 | PSC 40 | BMT60B Okuma | 110 | 134 | 95 | 149 | |
| 19.BMTC4LYNX220Z-11.5 | PSC 40 | BMT45 | 85 | 109 | 75 | 113,6 | |
| 19.BMTC4NLÜKX90 | PSC 40 | BMT60 DMG Mori | 90 | 114 | 108 | 129 | |
| 19.BMTC4NLX90 | PSC 40 | BMT60 DMG Mori | 90 | 114 | 108 | 129 | |
| 19.BMTC4NZÜKZ-15#01 | PSC 40 | BMT40 DMG Mori | 100 | 124 | 78 | 136,1 | Текущая |
| 19.BMTC4NZÜKZ32 | PSC 40 | BMT40 DMG Mori | 100 | 124 | 78 | 136,1 | |
| 19.BMTC4NZZ-15#01 | PSC 40 | BMT40 DMG Mori | 100 | 124 | 78 | 136,1 | |
| 19.BMTC4NZZ32 | PSC 40 | BMT40 DMG Mori | 100 | 124 | 78 | 136,1 | |
| 19.BMTC4QSM200 | PSC 40 | BMT68 Mazak | 95 | 119 | 84 | 143 | |
| 19.BMTC4QSM200ÜK | PSC 40 | BMT68 Mazak | 95 | 119 | 84 | 143 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTC4NZÜKZ-15#01.
Принадлежности и оснастка для настройки инструмента1
- ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
