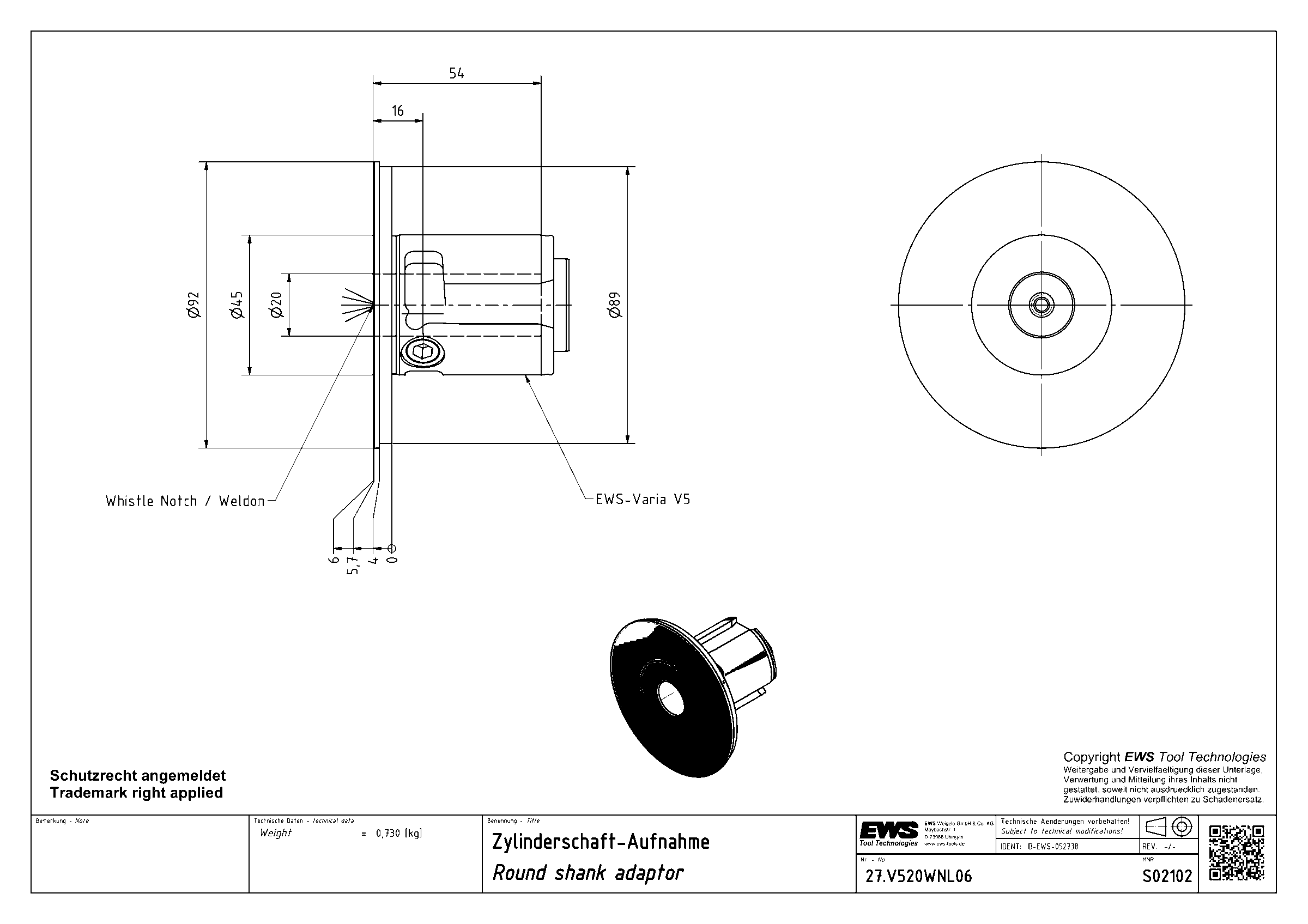

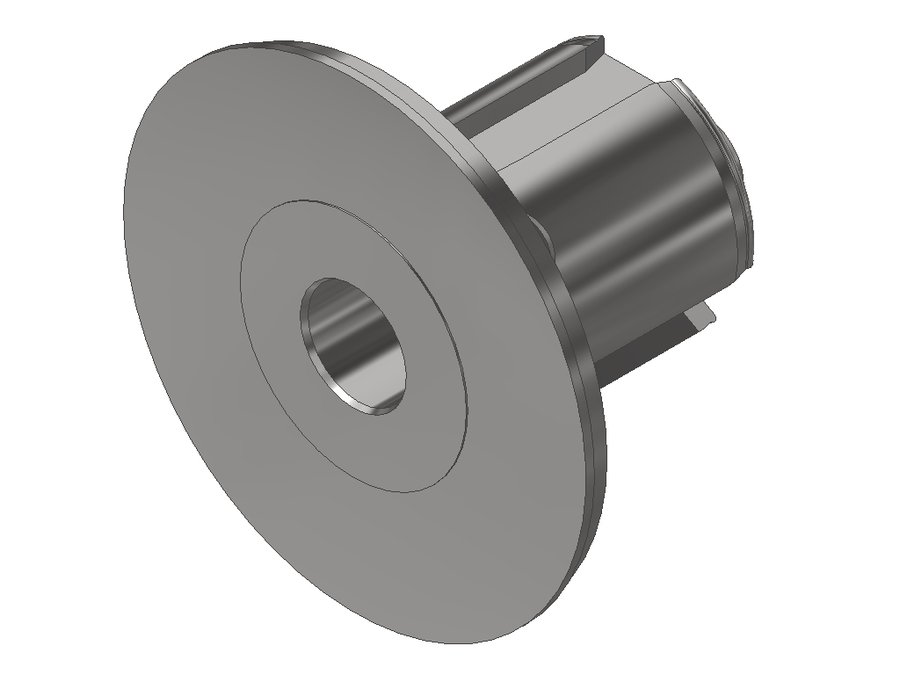

Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 20
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.V520WNL06

Адаптер под цилиндрический хвостовик инструмента EWS 27.V520WNL06, система EWS Varia V5, Whistle Notch/Weldon Ø 20

Угол выхода0°
Диаметр корпуса92 мм
Код интерфейса станкаEWC00500195
Код интерфейса инструментаZYL02001015
Диаметр буртика89 мм
Диаметр хвостовика45 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø20
Функциональная длина48 мм
Вылет LPR6 мм
Масса0,73 кг
Общая длина63 мм
Заказной номер EWSS02102
Система EWS VariaEWS Varia V5

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.V520WNL06 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с интерфейсом Weldon

Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.

  • Возможен внутренний подвод СОЖ до 70 бар
  • Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
  • Комплект поставки: с зажимным винтом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.V516L54SHR45термопатрон Ø16554111
27.V516WNL0645Weldon Ø1648663
27.V516WNL3145Weldon Ø16213188
27.V519.05WNL3145Weldon Ø3/4"233188
27.V520HYDL2645гидропатрон Ø20-272683
27.V520L61.5SHR45Ø 20.010,561,5118,5
27.V520WNL0645Weldon Ø2048663Текущая
27.V520WNL3145Weldon Ø20233188
27.V525HYDL3045гидропатрон Ø25-273087
27.V525WNL0645Weldon Ø2548663
27.V525WNL3645Weldon Ø25233693
27.V532HYDL6245гидропатрон Ø32162119
