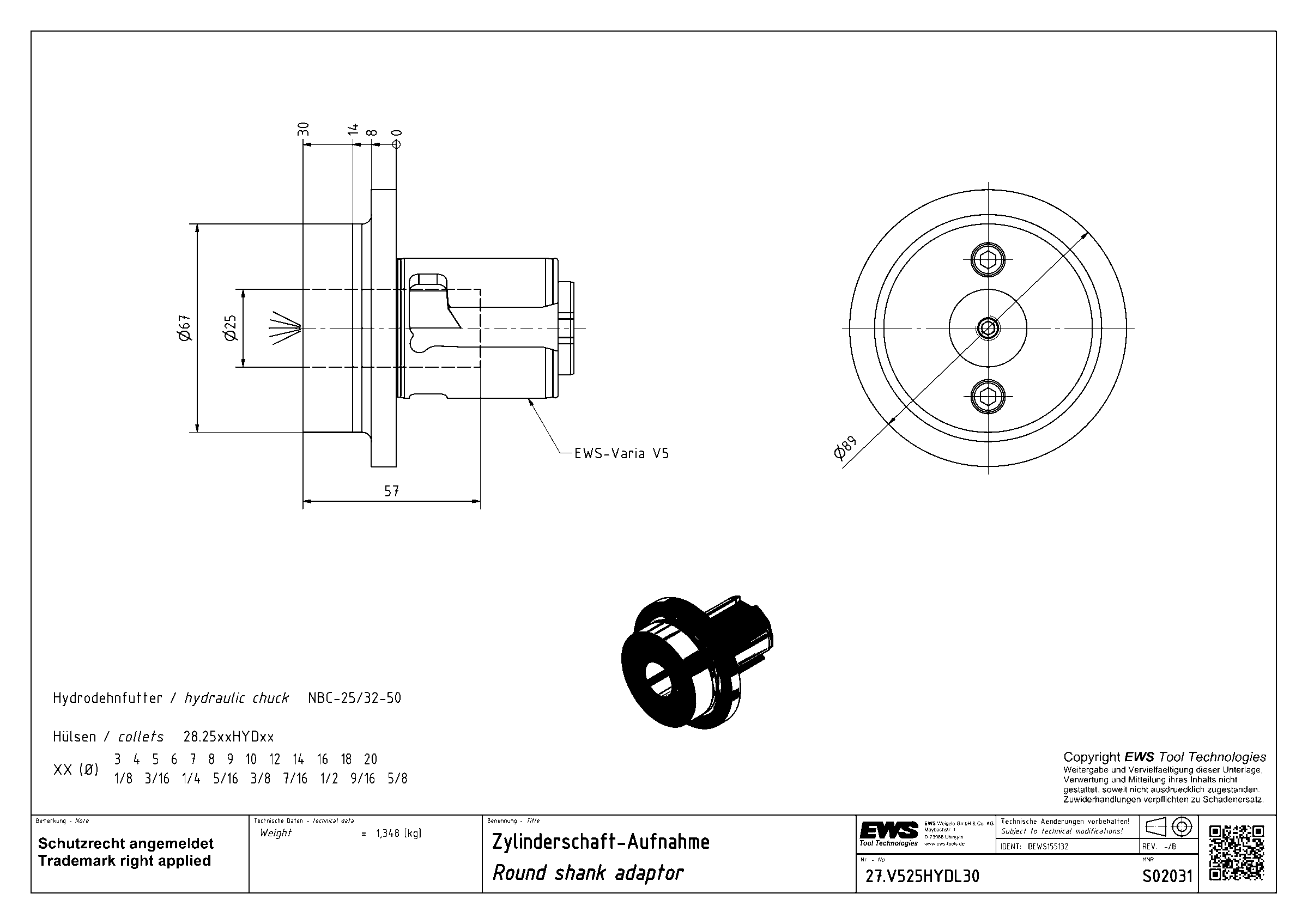

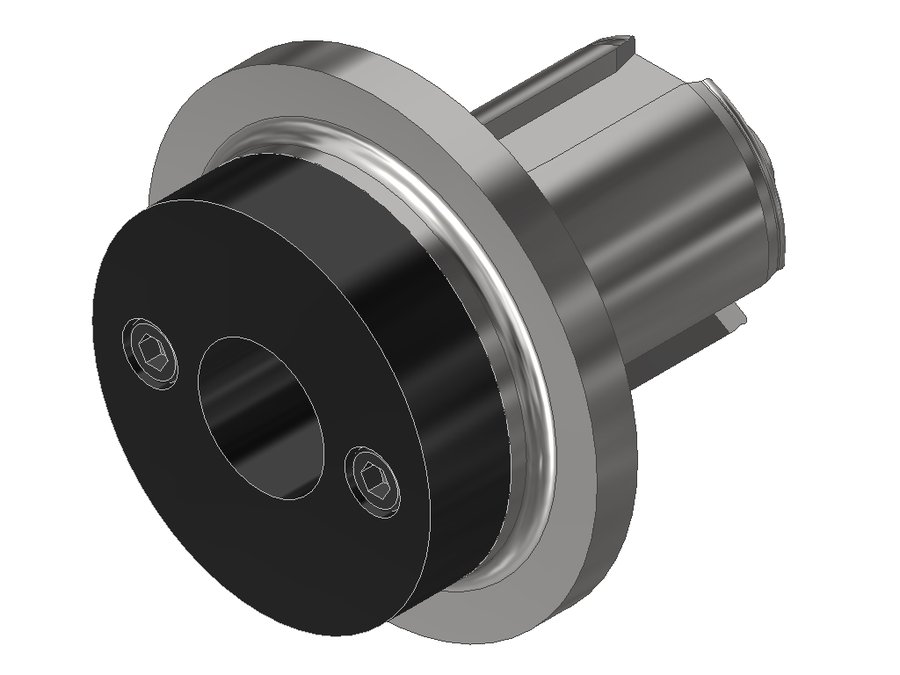

Адаптер под цилиндрический хвостовик инструмента EWS 27.V525HYDL30, система EWS Varia V5, гидропатрон Ø25
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 67 мм |
| Код интерфейса станка | EWC00500195 |
| Код интерфейса инструмента | ZYL02500115 |
| Диаметр буртика | 89 мм |
| Диаметр хвостовика | 45 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia V5 |
| Присоединение инструмента | гидропатрон Ø25 |
| Функциональная длина | -27 мм |
| Вылет LPR | 30 мм |
| Масса | 1,348 кг |
| Общая длина | 87 мм |
| Заказной номер EWS | S02031 |
| Система EWS Varia | EWS Varia V5 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 27.V525HYDL30 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 27.V516WNL31 | 45 | Weldon Ø16 | 21 | 31 | 88 | |
| 27.V519.05WNL31 | 45 | Weldon Ø3/4" | 23 | 31 | 88 | |
| 27.V520HYDL26 | 45 | гидропатрон Ø20 | -27 | 26 | 83 | |
| 27.V520L61.5SHR | 45 | Ø 20.0 | 10,5 | 61,5 | 118,5 | |
| 27.V520WNL06 | 45 | Weldon Ø20 | 48 | 6 | 63 | |
| 27.V520WNL31 | 45 | Weldon Ø20 | 23 | 31 | 88 | |
| 27.V525HYDL30 | 45 | гидропатрон Ø25 | -27 | 30 | 87 | Текущая |
| 27.V525WNL06 | 45 | Weldon Ø25 | 48 | 6 | 63 | |
| 27.V525WNL36 | 45 | Weldon Ø25 | 23 | 36 | 93 | |
| 27.V532HYDL62 | 45 | гидропатрон Ø32 | 1 | 62 | 119 | |
| 27.V532WNL56 | 45 | Weldon Ø32 | 7 | 56 | 113 | |
| 27.VX306.35L38SHR | 28 | термопатрон Ø1/4" | 8 | 38 | 74,5 |
