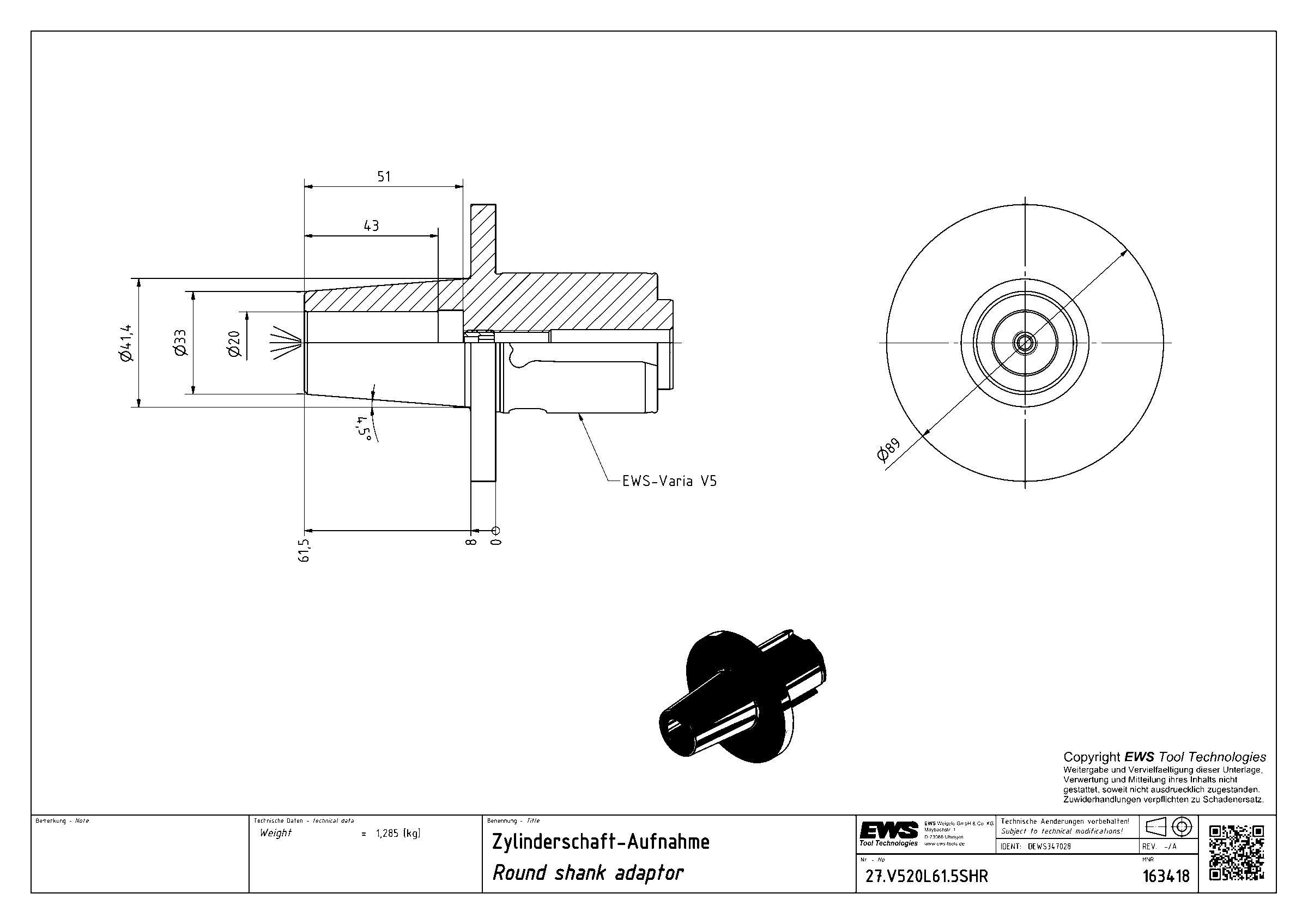

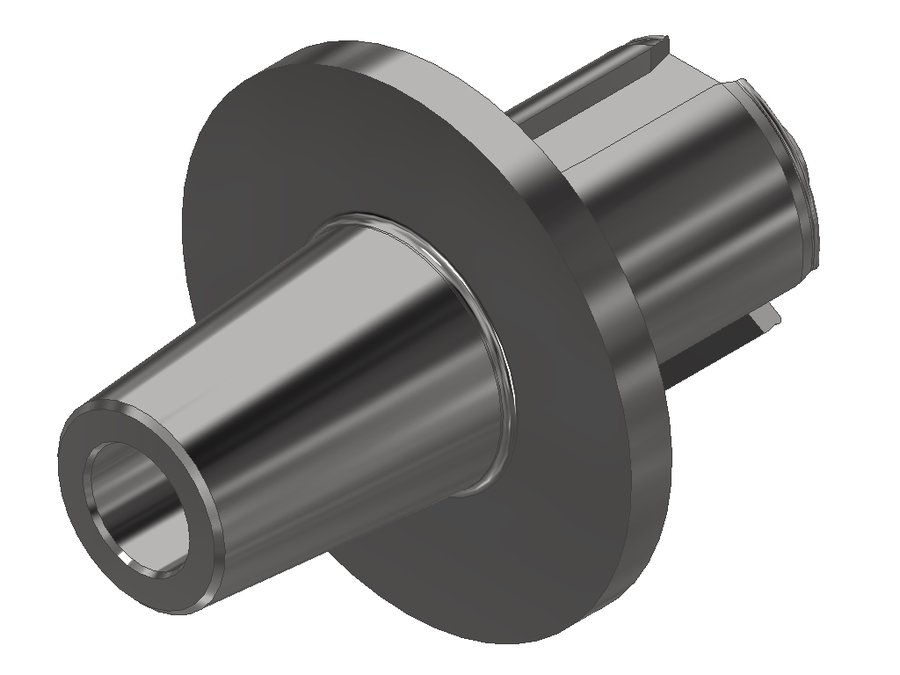

Адаптер под цилиндрический хвостовик инструмента EWS 27.V520L61.5SHR, система EWS Varia V5, отверстие Ø20 мм
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.V520L61.5SHR

Адаптер под цилиндрический хвостовик инструмента EWS 27.V520L61.5SHR, система EWS Varia V5, отверстие Ø20 мм

Угол выхода0°
Диаметр корпуса41,42 мм
Код интерфейса станкаEWC00500195
Код интерфейса инструментаZYL02000115
Диаметр буртика89 мм
Диаметр хвостовика45 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia V5
Присоединение инструментаØ 20.0
Функциональная длина10,5 мм
Вылет LPR61,5 мм
Масса1,285 кг
Общая длина118,5 мм
Заказной номер EWS163418
Система EWS VariaEWS Varia V5

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.V520L61.5SHR в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.V512WNL3145Weldon Ø12183188
27.V516L54SHR45термопатрон Ø16554111
27.V516WNL0645Weldon Ø1648663
27.V516WNL3145Weldon Ø16213188
27.V519.05WNL3145Weldon Ø3/4"233188
27.V520HYDL2645гидропатрон Ø20-272683
27.V520L61.5SHR45Ø 20.010,561,5118,5Текущая
27.V520WNL0645Weldon Ø2048663
27.V520WNL3145Weldon Ø20233188
27.V525HYDL3045гидропатрон Ø25-273087
27.V525WNL0645Weldon Ø2548663
27.V525WNL3645Weldon Ø25233693
