EWS · Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia · арт. 27.V532HYDL62

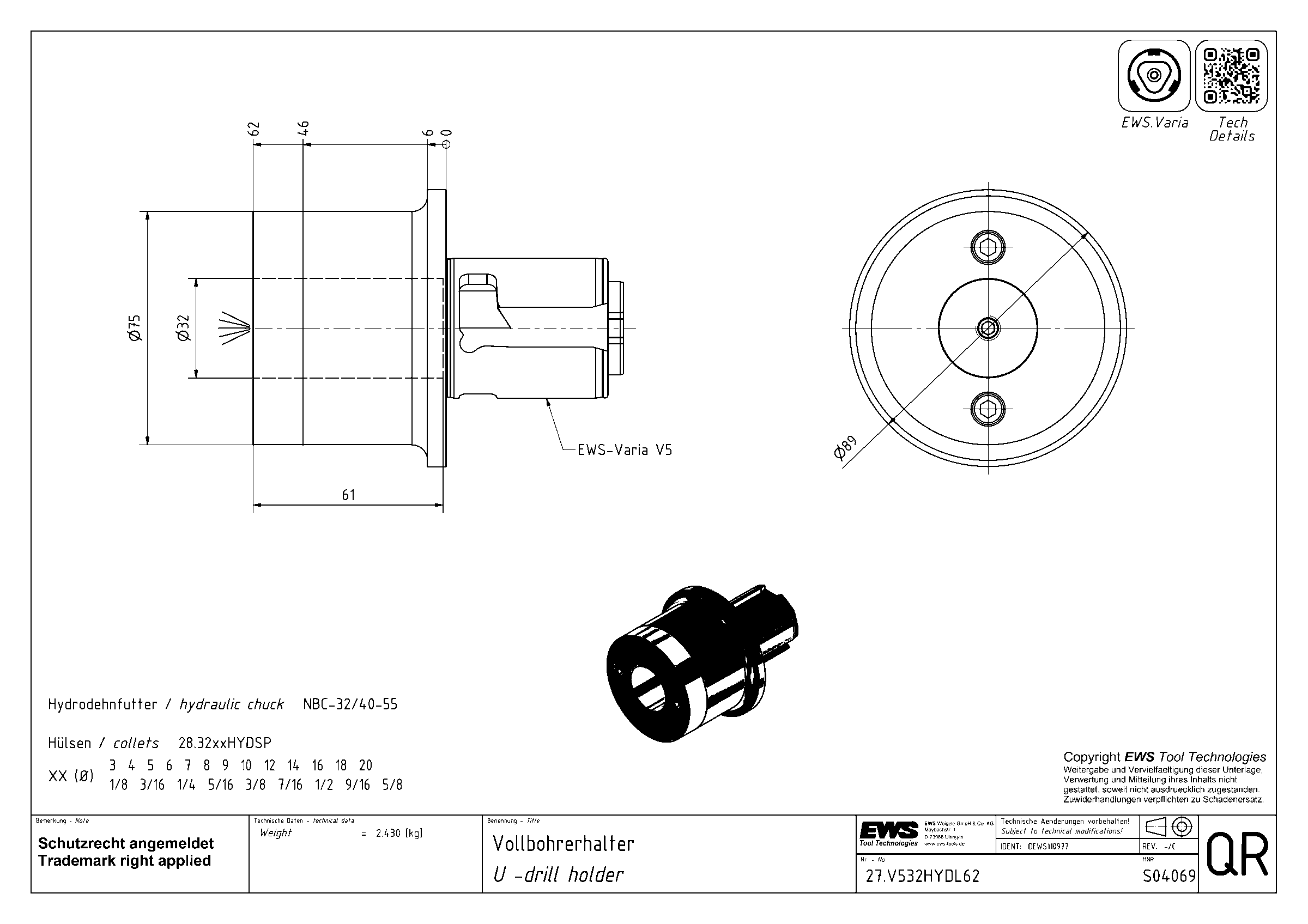

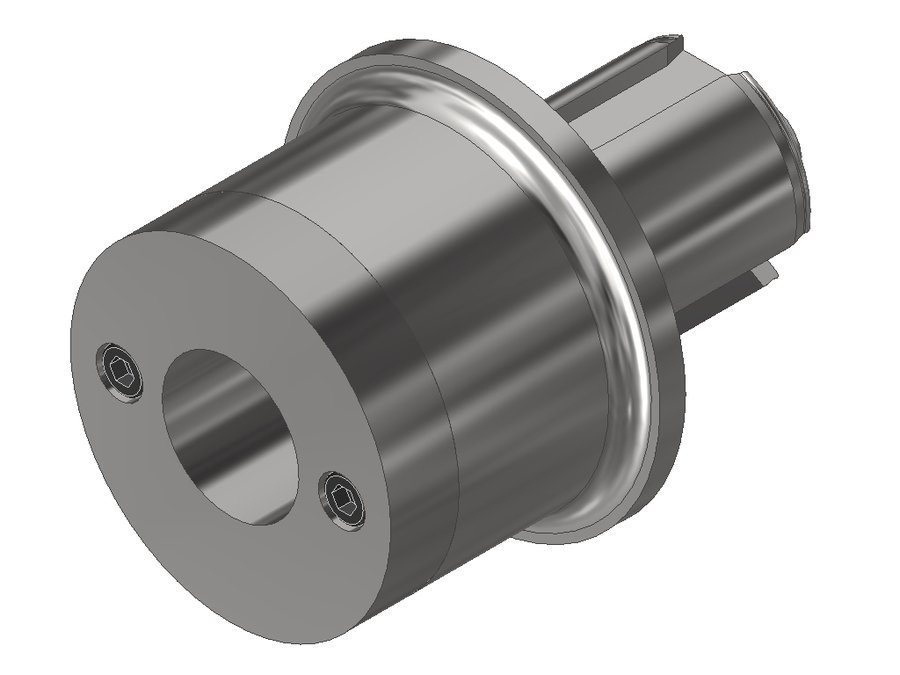

Адаптер для инструмента с цилиндрическим хвостовиком EWS 27.V532HYDL62, EWS - Varia V5- адаптер, гидропатрон Ø32
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 75 мм |
| Код интерфейса станка | EWC00500195 |
| Код интерфейса инструмента | ZYL03200115 |
| Диаметр буртика | 89 мм |
| Диаметр хвостовика | 45 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia V5 |
| Присоединение инструмента | Hydraulic chuck Ø 32.0 |
| Функциональная длина | 1 мм |
| Вылет LPR | 62 мм |
| Масса | 2,431 кг |
| Общая длина | 119 мм |
| Заказной номер EWS | S04069 |
| Система EWS Varia | EWS Varia V5 |
Другие типоразмеры серии
Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia — 117 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 27.V520L61.5SHR | 45 | Ø 20.0 | 10,5 | 61,5 | 118,5 | |
| 27.V520WNL06 | 45 | Weldon Ø 20.0 | 48 | 6 | 63 | |
| 27.V520WNL31 | 45 | Weldon Ø 20.0 | 23 | 31 | 88 | |
| 27.V525HYDL30 | 45 | Hydraulic chuck Ø 25.0 | -27 | 30 | 87 | |
| 27.V525WNL06 | 45 | Weldon Ø 25.0 | 48 | 6 | 63 | |
| 27.V525WNL36 | 45 | Weldon Ø 25.0 | 23 | 36 | 93 | |
| 27.V532HYDL62 | 45 | Hydraulic chuck Ø 32.0 | 1 | 62 | 119 | Текущая |
| 27.V532WNL56 | 45 | Weldon Ø 32.0 | 7 | 56 | 113 | |
| 27.VX306.35L38SHR | 28 | Shrinkfit Ø 1/4" | 8 | 38 | 74,5 | |
| 27.VX306L38SHR | 28 | Shrinkfit Ø 6.0 | 8 | 38 | 74,5 | |
| 27.VX306WNL06 | 28 | Weldon Ø 6.0 | 27 | 6 | 42,5 | |
| 27.VX306WNL16 | 28 | Weldon Ø 6.0 | 14 | 16 | 52,5 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 27.V532HYDL62.
