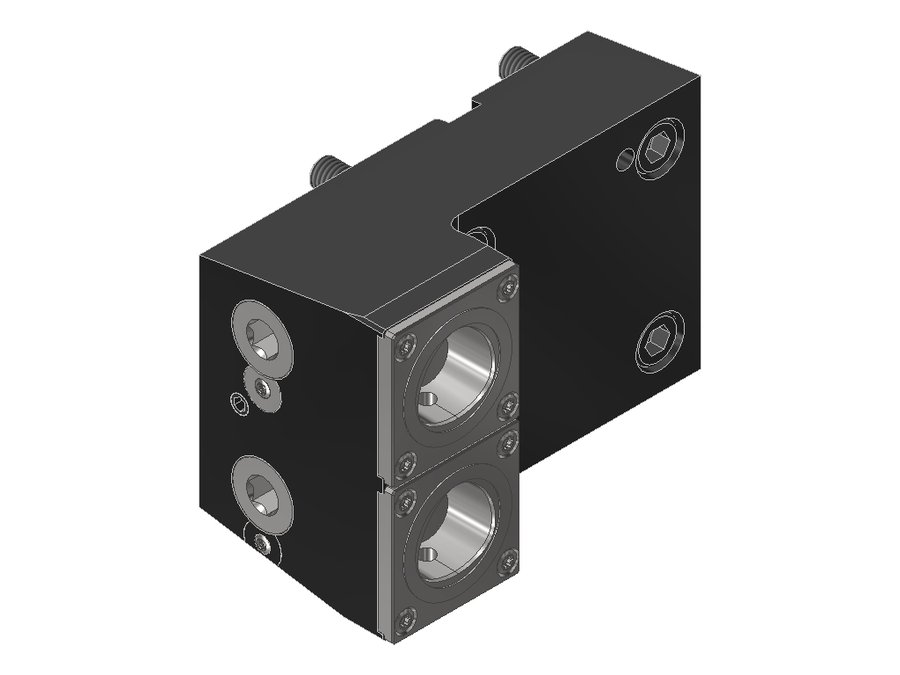

Державка токарная продольная EWS 4.BMTC4DYNZ#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Державки токарные продольные EWS для BMT · арт. 4.BMTC4DYNZ#01

Державка токарная продольная EWS 4.BMTC4DYNZ#01, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментаPSC 40
Функциональная длина72 мм
Вылет LPR72 мм
Масса4,342 кг
Высота100 мм
Общая длина84,1 мм
Ширина144 мм
Заказной номер EWS219439
Радиальная высота50 мм
Радиальная ширина94 мм
Функциональная ширина70 мм

Другие типоразмеры серии

Державки токарные продольные EWS для BMT — 188 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаФункциональная длина, ммПрисоединение к станкуВылет LPR, ммВысота, ммОбщая длина, ммВ список
4.BMTC4DYBMT55PSC 4070BMT557010374,6
4.BMTC4DYBMT55ÜKPSC 4070BMT557010374,6
4.BMTC4DYBMT65PSC 4070BMT657011074,9
4.BMTC4DYBMT65ÜKPSC 4070BMT657011074,9
4.BMTC4DYNLPSC 4080BMT60 DMG Mori8010895
4.BMTC4DYNLÜKPSC 4080BMT60 DMG Mori8010895
4.BMTC4DYNZ#01PSC 4072BMT40 DMG Mori7210084,1Текущая
4.BMTC4DYNZÜK#01PSC 4072BMT40 DMG Mori7210084,1
4.BMTC4LB15PSC 4015BMT45x801510280
4.BMTC4LB15ÜKPSC 4015BMT45x801510280
4.BMTC4LB2000PSC 4070BMT60B Okuma709574,9
4.BMTC4LB2000-STATPSC 4015BMT45x70159077
Показать ещё · всего в серии 188

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 4.BMTC4DYNZ#01.

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40

Документы по позиции

Для этой позиции документы пока не привязаны.
