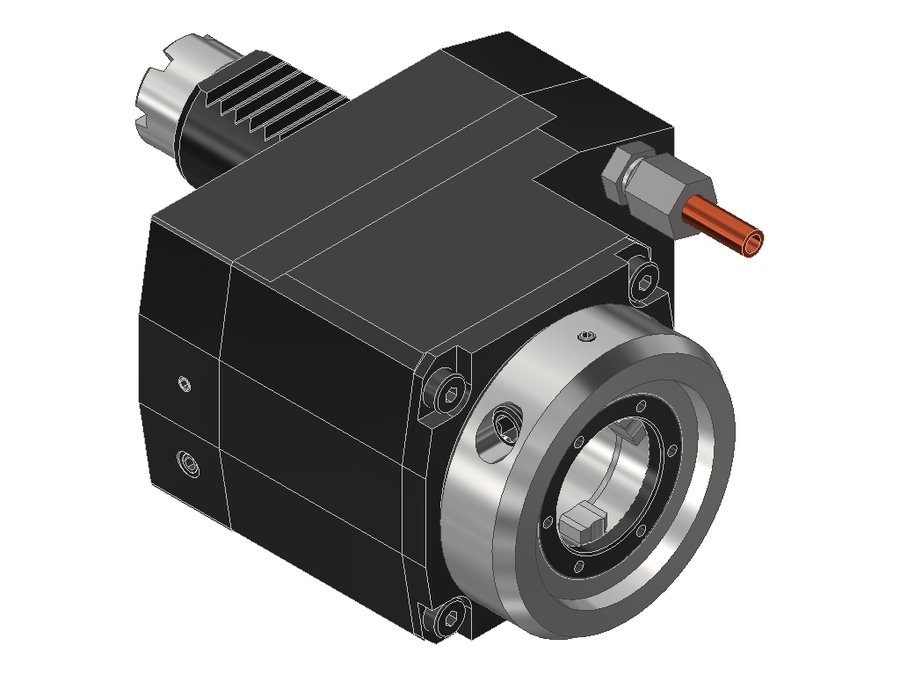

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.30VX3TOEMLIKI1, хвостовик Ø30, EWS - Varia VX3 - адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.30VX3TOEMLIKI1

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.30VX3TOEMLIKI1, хвостовик Ø30, EWS - Varia VX3 - адаптер

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV03000115
Код интерфейса инструментаEWC00300295
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводкулачковая муфта
Диаметр хвостовика30 мм
Исполнениелевое
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VX3
Функциональная длина95 мм
Вылет LPR99 мм
Масса3,637 кг
Высота68 мм
Общая длина158 мм
Ширина101 мм
Заказной номер EWS165880
Радиальная высота34 мм
Радиальная ширина32 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VX3
Макс. крутящий момент24 Н·м
Функциональная ширина35 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.30VX3KRCTXRLI230VDI30EWS Varia VX394,598,5165,5
50.30VX3KRCTXRLIKI230VDI30EWS Varia VX394,598,5165,5
50.30VX3KRG300RLIKI230VDI30EWS Varia VX394,598,5173
50.30VX3KRG300RLIKI2V30VDI30EWS Varia VX394,598,5173
50.30VX3TNX65RLIK30VDI30EWS Varia VX35862136,5
50.30VX3TNX65RLIKI130VDI30EWS Varia VX35862136,5
50.30VX3TOEMLIKI130VDI30EWS Varia VX39599158Текущая
50.30VX3TOEMRI130VDI30EWS Varia VX39599158
50.30VX35482RI130VDI30EWS Varia VX39599154
50.30VX35482RIKI130VDI30EWS Varia VX37377132
50.40C4CTXRLI1TFL40VDI40PSC 40102,5107182
50.40C4CTXRLI1TFR40VDI40PSC 40102,5107182
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.30VX3TOEMLIKI1.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
  • VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2

Запчасти к инструменту1

  • VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
