EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.30VX3TNX65RLIK

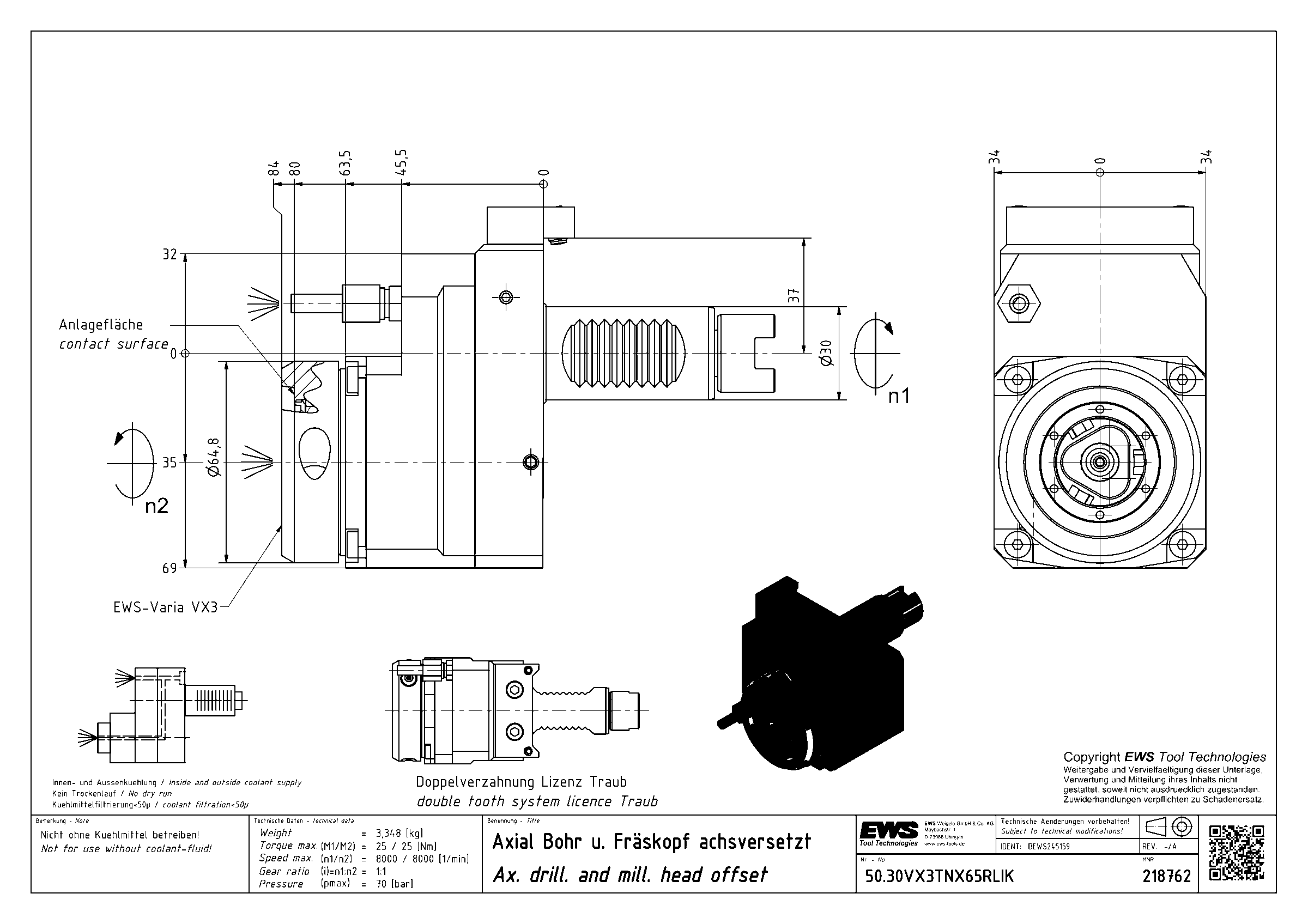

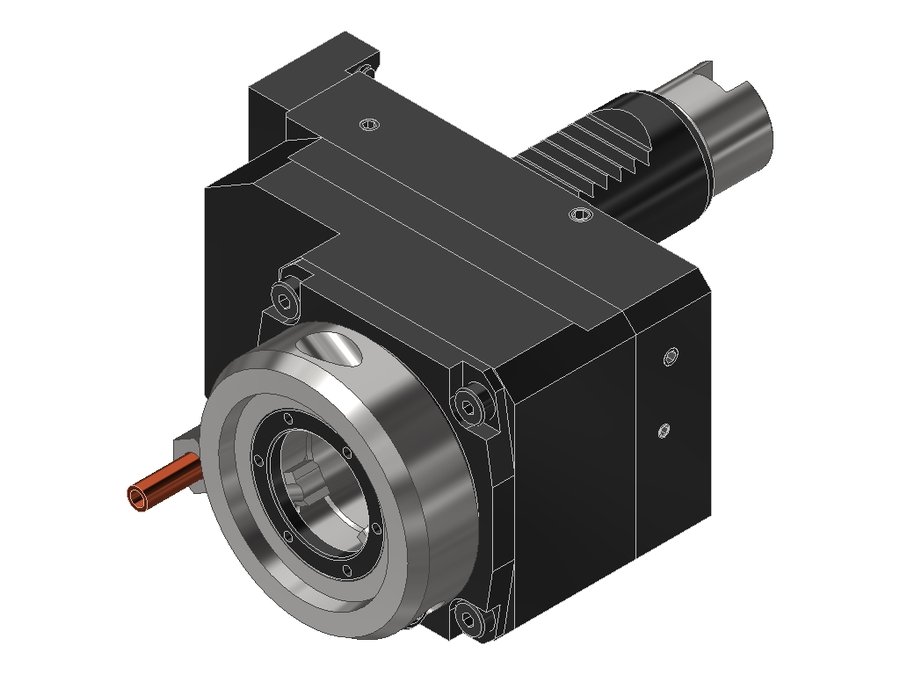

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.30VX3TNX65RLIK, хвостовик Ø30, EWS - Varia VX3 - адаптер
| Система фиксации в гнезде | плита Traub |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | EWC00300295 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | Groove driver |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | EWS Varia VX3 |
| Функциональная длина | 58 мм |
| Вылет LPR | 62 мм |
| Масса | 3,348 кг |
| Высота | 68 мм |
| Общая длина | 136,5 мм |
| Ширина | 101 мм |
| Заказной номер EWS | 218762 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 32 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Система EWS Varia | EWS Varia VX3 |
| Макс. крутящий момент | 25 Н·м |
| Функциональная ширина | 35 мм |
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 50.30VX3G300RLIKW | 30 | VDI30 | EWS Varia VX3 | 80,5 | 84,5 | 159 | |
| 50.30VX3KR5482RI2 | 30 | VDI30 | EWS Varia VX3 | 94,5 | 98,5 | 153,5 | |
| 50.30VX3KRCTXRLI2 | 30 | VDI30 | EWS Varia VX3 | 94,5 | 98,5 | 165,5 | |
| 50.30VX3KRCTXRLIKI2 | 30 | VDI30 | EWS Varia VX3 | 94,5 | 98,5 | 165,5 | |
| 50.30VX3KRG300RLIKI2 | 30 | VDI30 | EWS Varia VX3 | 94,5 | 98,5 | 173 | |
| 50.30VX3KRG300RLIKI2V | 30 | VDI30 | EWS Varia VX3 | 94,5 | 98,5 | 173 | |
| 50.30VX3TNX65RLIK | 30 | VDI30 | EWS Varia VX3 | 58 | 62 | 136,5 | Текущая |
| 50.30VX3TNX65RLIKI1 | 30 | VDI30 | EWS Varia VX3 | 58 | 62 | 136,5 | |
| 50.30VX3TOEMLIKI1 | 30 | VDI30 | EWS Varia VX3 | 95 | 99 | 158 | |
| 50.30VX3TOEMRI1 | 30 | VDI30 | EWS Varia VX3 | 95 | 99 | 158 | |
| 50.30VX35482RI1 | 30 | VDI30 | EWS Varia VX3 | 95 | 99 | 154 | |
| 50.30VX35482RIKI1 | 30 | VDI30 | EWS Varia VX3 | 73 | 77 | 132 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 50.30VX3TNX65RLIK.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VX3STARTKIT1Стартовый набор EWS Varia EWS VX3STARTKIT1
- VX3STARTKIT2Стартовый набор EWS Varia EWS VX3STARTKIT2
Запчасти к инструменту1
- VARIAVX3-SETКомплект запасных частей EWS VARIAVX3-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
