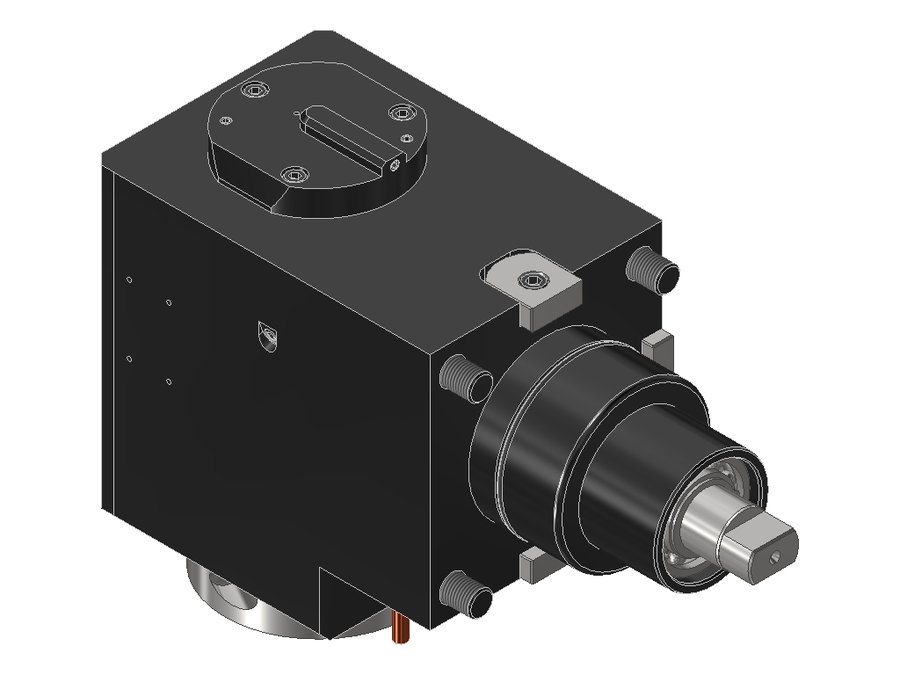

Головка приводная радиальная сверлильно-фрезерная EWS 60.75V5KR1809IKDI2GLX110, хвостовик Ø75, EWS - Varia V5- адаптер
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.75V5KR1809IKDI2GLX110

Головка приводная радиальная сверлильно-фрезерная EWS 60.75V5KR1809IKDI2GLX110, хвостовик Ø75, EWS - Varia V5- адаптер

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB090A7515
Код интерфейса инструментаEWC00500195
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика75 мм
Исполнениеправое
Присоединение к станкуBMT75
Присоединение инструментаEWS Varia V5
Функциональная длина110 мм
Вылет LPR163 мм
Масса18,983 кг
Высота112 мм
Общая длина273 мм
Ширина188 мм
Заказной номер EWS213190
Радиальная ширина75,5 мм
Передаточное отношение2:1
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент80 Н·м
Функциональная ширина112,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.75C5180975BMT75PSC 5060108218
60.75C51809IK75BMT75PSC 5060110,5220,5
60.75C51809IKX11075BMT75PSC 50110157267
60.75C51809PFIKDX11075BMT75PSC 50110155265
60.75C51809X11075BMT75PSC 50110157267
60.75V5KR1809I2GLX11075BMT75EWS Varia V5110163273
60.75V5KR1809IKDI2GLX11075BMT75EWS Varia V5110163273Текущая
60.75V5VL8GL75BMT75EWS Varia V560107222
60.75V5VL8IKDGL75BMT75EWS Varia V560107222
60.75V51809GLX7075BMT75EWS Varia V570125235
60.75V51809GLX9075BMT75EWS Varia V590145255
60.75V51809GLX11075BMT75EWS Varia V5110165275
Показать ещё · всего в серии 578

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.75V5KR1809IKDI2GLX110.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м
