EWS · Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT · арт. 80.65VX41809PFX100

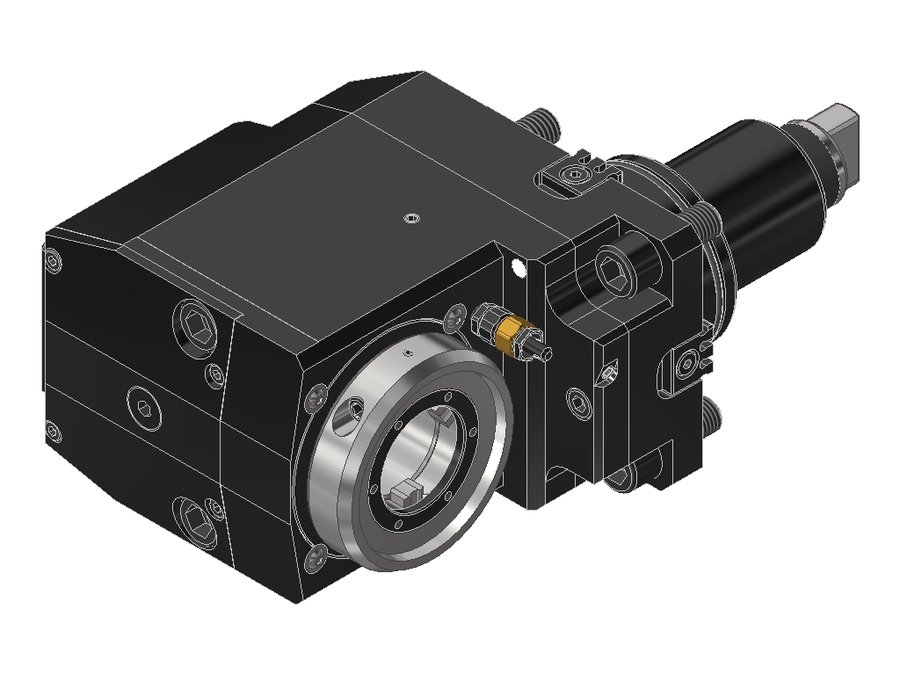

Головка приводная радиальная сверлильно-фрезерная со смещением EWS 80.65VX41809PFX100, хвостовик Ø65, EWS - Varia VX4 - адаптер
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | EWC00400295 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 65 мм |
| Исполнение | правое |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | EWS Varia VX4 |
| Функциональная длина | 100 мм |
| Вылет LPR | 141 мм |
| Масса | 12,586 кг |
| Высота | 94 мм |
| Общая длина | 253 мм |
| Ширина | 162,5 мм |
| Заказной номер EWS | 226004 |
| Радиальная высота | 47 мм |
| Радиальная ширина | 114 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VX4 |
| Макс. крутящий момент | 80 Н·м |
| Функциональная ширина | 27,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные со смещением EWS для BMT — 106 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 80.65VX4VT4FIKD-CC4 | 65 | BMT65 | EWS Varia VX4 | 130 | 171 | 311 | |
| 80.65VX41809MT110FIKDX100 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 232 | |
| 80.65VX41809PFI1X100 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 | |
| 80.65VX41809PFIKDI1X100 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 | |
| 80.65VX41809PFIKDX100 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 | |
| 80.65VX41809PFIKDX100-CC4 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 | |
| 80.65VX41809PFX100 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 | Текущая |
| 80.65VX41809PFX100-CC4 | 65 | BMT65 | EWS Varia VX4 | 100 | 141 | 253 | |
| 80.68VX4DQSMGSPBMT#01 | 68 | BMT68 Mazak | EWS Varia VX4 | 80 | 117 | 207 | |
| 80.68VX4DQSMGSPBMTIKD#01 | 68 | BMT68 Mazak | EWS Varia VX4 | 80 | 117 | 207 | |
| 80.68VX4QSMGSPBMT#01 | 68 | BMT68 Mazak | EWS Varia VX4 | 80 | 117 | 207 | |
| 80.68VX4QSMGSPBMTIKD#01 | 68 | BMT68 Mazak | EWS Varia VX4 | 80 | 117 | 207 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 80.65VX41809PFX100.
Принадлежности и оснастка для настройки инструмента6
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- MW-BMT-SKT250Приспособление монтажное EWS MW-BMT-SKT250, MW-BMT-SKT250
- MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VX4STARTKIT1Стартовый набор EWS Varia EWS VX4STARTKIT1
- VX4STARTKIT2Стартовый набор EWS Varia EWS VX4STARTKIT2
Запчасти к инструменту1
- VARIAVX4-SETКомплект запасных частей EWS VARIAVX4-SET
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
